变频串联谐振试验装置现场试验操作规则--中国·金沙城js93线路检测中心(股份)有限公司-官方网站

宣布时间：2023-10-31 11:11:17人气：

　　变频串联谐振试验装置现场试验操作规则，，，，，变频串联谐振试验装置是武汉中国·金沙城js93线路检测中心(股份)有限公司-官方网站依据电力预防性试验规范，，，，，针对电力电缆、变压器、GIS开关、发电机等大容量装备而开发的工频耐压试验装置，，，，，该变频串联谐振试验装置充分使用了RLC串联电路的原理手艺并且团结现场的使用情形和多维度的现实应用，，，，，知足电力系统针对大容量、高电压试验装备的各项电气手艺要求，，，，，串联谐振试验装置由控制部分、励磁部分、升压部分和收罗部分组成，，，，，并且充分使用可编程软件手艺，，，，，知足自动试验、手动试验和半自动化试验。。。。。

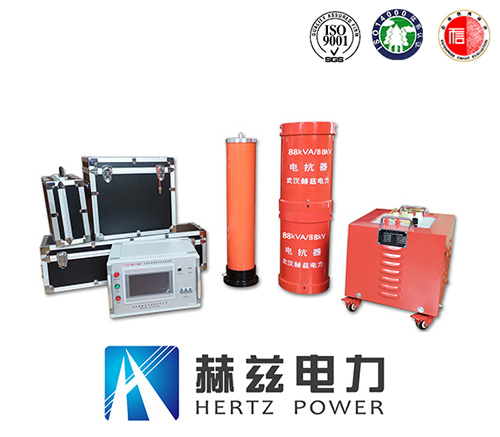

　　变频串联谐振试验装置

金沙城js93线路检测中心金沙城js93线路检测中心

　　1、试验职员在开箱时,依据装箱清单对变频串联谐振试验装备举行清查,如发明装备与装箱清单不符,请连忙与本公司联系.

　　2、本试验装备应由高压试验专业职员使用，，，，，使用前应仔细阅读使用说明书，，，，，并经重复操作训练。。。。。

　　3、试验职员应不少于2人。。。。。使用时应严酷遵守贵单位有关高压试验的清静作业规程

　　4、为了包管试验的清静准确，，，，，除必需熟悉本产品说明书外，，，，，还必需严酷按国家有关标准和规程举行试验操作。。。。。

　　5、各毗连线不可接错，，，，，接线一定凭证“注重事项”上的电路图毗连,不然可导致试验装置损坏.

　　6、本变频串联谐振试验装置使用时，，，，，输出的是高电压或超高电压，，，，，必需可靠接地，，，，，注重操作清静。。。。。

　　7、在做被试品试验之前,对装备举行空升试验,试验电压为装备额定电压80%.

　　8、无论是做被试品试验,照旧做空升试验,下面一节电抗器一定要用绝缘支架与地面离隔.

　　9、在做试验时,变频电源与电抗器之间的距离尽可能为大(以免泛起清静事故).

　　10、本套变频串联谐振试验装置的变频电源部分为触摸屏形式,在点动时,要轻而慢(在进入下一个菜单时,之间距离0.5秒),如用力过重或速度过快,有可能进入不了下一个菜单或机械不可启动.按一下复位键,再返回主菜单,距离5秒钟再启动,或直接关闭电源再启动.

　　11、在对装备举行参数设置时,“装置电压”这一栏不可改变,“装置电压”是出厂试验时与分压器配套设置的.如改变“装置电压”,分压器采样信号就有所改变,测出来的就不是真正的试验电压,有可能偏大或偏小.对被试品的耐压试验就有影响.以是试验职员在开机时就要把“装置电压”纪录好,以免装置电压在误动以后,好查阅.

　　12、在做电容量较量大或消耗较高的被试品试验时,如“发电机,容量大的电机,1.5km以上的电缆”.系统Q值较低,设置“输出电压”为30V~50V之间,一样平常情形下,“输出电压”设置为10V~20V之间.在做10kV以下,长度500m以内电缆试验时,应选择较低的励磁电压,“输出电压”为设置10V.不然,在找谐振点时,试验电压会凌驾被试品的额定耐压值,这时系统Q值较高,容易造成被试品击穿.

　
