干货分享丨中国·金沙城js93线路检测中心(股份)有限公司-官方网站大电流温升系统优势

宣布时间：2026-03-12 10:03:09人气：

现在市场上设计原理、生产工艺以及原质料与我司生产保存差别化，，，，，，，我司产品经由恒久市场磨练，，，，，，，整体设计更为合理，，，，，，，后期长时间使用起来运行稳固，，，，，，，现以三相6300A温升大电流的优势作为例子，，，，，，，烦请贵司详细审查如下：
（一）整机容量
崎岖压开关柜温升试验外接软毗连为2米时，，，，，，，标准设置下整机容量80KVA完全可以知足使用要求（凭证崎岖压开关柜及外接铜排，，，，，，，软毗连配合的回路电抗和线损盘算得出），，，，，，，以是所接纳的升流调压器、升流变压器在不盘算自身消耗的情形下均为80KVA，，，，，，，而升流调压器和升流变压器也要消耗部分功率，，，，，，，以是选取的调压器应比升流器容量大，，，，，，，一样平常为120KVA。。。。。。。
若是生产厂家不是凭证这个设置设计，，，，，，，将无法抵达使用要求，，，，，，，若是容量太�。。。。。。。�，，，，，，电流升不到指定电流，，，，，，，即即是升到也无法长时间运行；；；；；；若是容量太大，，，，，，，不但制造本钱加大，，，，，，，电流调理细度也将收到影响！以是其他公司一样平常都按120KVA调压器，，，，，，，80KVA变压器设置！
而我公司由于接纳特殊订制的调压器和无功赔偿装置，，，，，，，所用调压器为80KVA，，，，，，，升流器也为80KVA，，，，，，，（将在下面做详细剖析整机功耗，，，，，，，整机的体积，，，，，，，重量，，，，，，，消耗，，，，，，，本钱都有显着降低�。。。。。。。�
（二）调压器设置

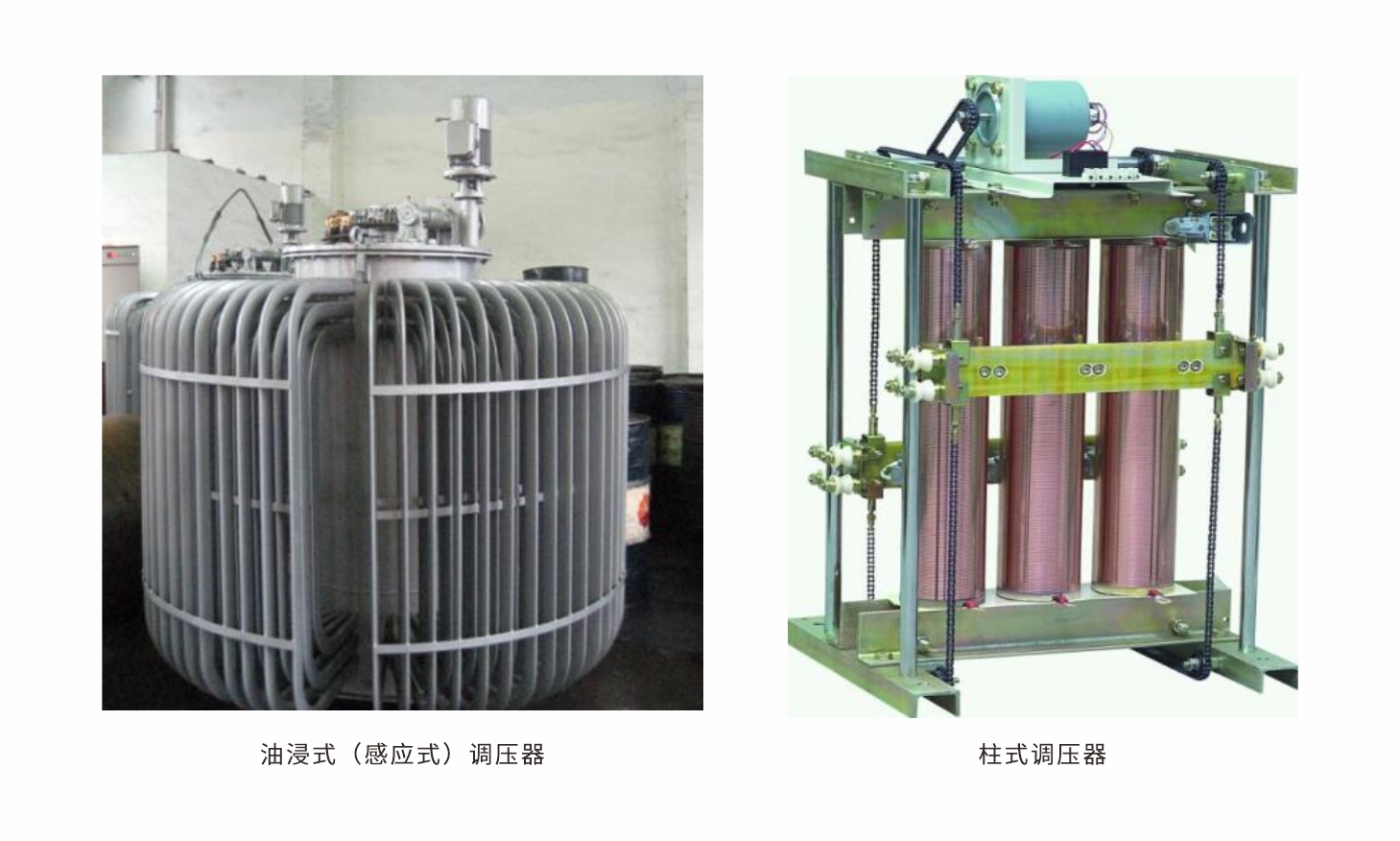

因市场上的调压器要做到60KVA以上，，，，，，，只有油浸式（感应式）调压器和柱式调压器两种。。。。。。。如下图：

金沙城js93线路检测中心

油浸式（感应式）调压器柱式调压器
油浸式调压器：耦合方法是接纳互耦式耦合方法，，，，，，，体积大，，，，，，，重量重，，，，，，，由于要有足够的散热空间，，，，，，，只能放在外部，，，，，，，不可装入机箱内，，，，，，，另外该类调压器在使用历程中榨取非零位合闸，，，，，，，以是应用在温升实验装置上，，，，，，，极其不利便！而自身消耗和噪音由特殊高，，，，，，，已经被我公司镌汰。。。。。。。
柱式调压器：相对油浸式调压器，，，，，，，体积有所降低，，，，，，，但依然很重，，，，，，，最主要是该类调压器最初设计主要是应用在高电压调理方面，，，，，，，而应用在大电流方面输出电压将被拉低（接纳插片式铁芯，，，，，，，若负载过重时，，，，，，，不可完成电能耦合），，，，，，，如当开路时电压调解到300V，，，，，，，一旦接上升流变压器（而升流变压器又输出电流），，，，，，，电压将拉低到260V一下，，，，，，，最严重时将拉低到150V以下�。。。。。。。ǜ檬菔俏夜竞凸拘履茉囱芯恐行呐浜系餮蛊魃Ъ遗浜鲜匝榈贸觯┮允钦庵值餮蛊饕脖晃夜撅蕴�。。。。。。。

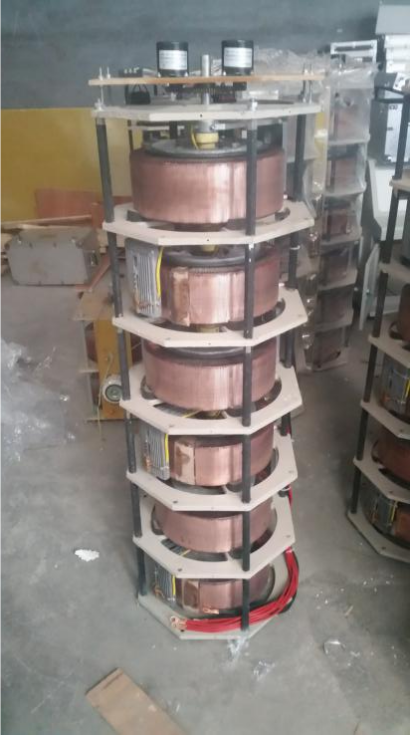

我公司现在所用调压器，，，，，，，接纳特殊工艺制作（线包打磨为纯手工，，，，，，，每根线细腻打磨），，，，，，，接纳原装入口碳刷，，，，，，，接纳高纯度耐高温铜线，，，，，，，最大容量可做到90KVA！
该调压器是我公司提出手艺要求和制作工艺，，，，，，，找到规模某调压器制造厂家专门订制而成的，，，，，，，它接纳闭合式铁芯（环形铁芯），，，，，，，自偶式事情原理，，，，，，，其碳刷接纳原装入口，，，，，，，碳刷架专门订制加大型，，，，，，，纯手工打磨而成，，，，，，，包管碳刷在带载滑动时无论输出电流多大都不保存打火征象，，，，，，，在使用历程中，，，，，，，即即是超负荷事情也不会泛起局部发热的状态！
相较量与前两种调压器体积更�。。。。。。。�，，，，，，重量更轻，，，，，，，仅为柱式调压器的一半，，，，，，，更利便装入机箱内部，，，，，，，而接纳闭合式铁芯（环形铁芯），，，，，，，适当杜绝柱式调压器所保存的电压被拉低的状态！
由此我们公司的优势在于：体积更�。。。。。。。�，，，，，，重量更轻，，，，，，，使用效率更高！如图：

金沙城js93线路检测中心

（三）整机功耗
装备自己是用来给开关柜做温升实验的，，，，，，，以是着实是事情在短路状态下的：三个电阻Ra、Rb、Rc为开关柜的每相电抗，，，，，，，其阻值很是�。。。。。。。ㄎ⑴芳叮�，，，，，，升流器事情在短路状态，，，，，，，输出电压升不起来（设计为10V的启齿电压，，，，，，，不可能抵达10V，，，，，，，最多到7V），，，，，，，同样调压器也是事情在近似短路状态，，，，，，，以是从电源看，，，，，，，调压器和升流器都在消耗重大的无功功率，，，，，，，其功率因数仅为0.3左右，，，，，，，而我们经由多方讨教与探索试验，，，，，，，在调压器的输出端，，，，，，，升流器的输入端加入我公司自力设计的无功赔偿装置，，，，，，，将升流器和调压器的功率因数提高到0.8 ，，，，，，，从而使调压器的输出电流降低一半以上（以是我公司的调压器可以使用80KVA容量），，，，，，，同样电源电流也将降低一半以上，，，，，，，以是在使用历程中整机功耗下降许多，，，，，，，一样平常情形下，，，，，，，车间内的通例配电箱即可知足供电要求，，，，，，，不必另外为仪器设置专用电源！
由此我们公司的优势在于：装置前不必另加开关柜，，，，，，，不必刷新电源，，，，，，，铺设专用电缆等，，，，，，，节电，，，，，，，可一样平常厂房200A左右开关就可投入使用，，，，，，，节约前期投入，，，，，，，后期节约用电一半左右！我们在调压器输出端，，，，，，，升流器输入端加入无功赔偿装置，，，，，，，使升流器输出功率因数提高到0.8以上。。。。。。。
（四）升流变
现在市场上的升流变为多磁路方法原理，，，，，，，这种方法是由于自耦调压器不可做大，，，，，，，油调压器，，，，，，，柱式调压器自身保存问题，，，，，，，大多接纳多磁路方法。。。。。。。就是对接纳多个升流器举行磁通并联方法，，，，，，，这样的线路相关于中国·金沙城js93线路检测中心(股份)有限公司-官方网站产品接线重大，，，，，，，故障率增添，，，，，，，在切换升流器历程中对前级电源有攻击（升流器为感性元件，，，，，，，是变压器的一种），，，，，，，增添了电源的负载，，，，，，，降低了产品的使用寿命。。。。。。。
由于我们接纳的调压器效率高增添了赔偿等，，，，，，，接纳一个线包的升流器，，，，，，，不但增添了产品的使命寿命，，，，，，，镌汰故障率，，，，，，，节电许多。。。。。。。
（五）采样与丈量
现在市场上所接纳的大电流收罗一样平常都是多抽头大批程的0.2级互感器，，，，，，，在收罗电流历程中由于收罗量程的差别需要改变二次接线，，，，，，，这样除使用贫困之外尚有一个最大的清静问题，，，，，，，接线历程中一旦爆发漏接或错接，，，，，，，互感器二次开路会爆发高压，，，，，，，影响产品寿命，，，，，，，从而影响装备和事情职员的清静！
优势：我公司接纳的是专门定制的单绕组0.2S级高精度电流互感器，，，，，，，所丈量规模电流都通过一个绕组实现，，，，，，，无需更改接线，，，，，，，量程切换！从而让试验更利便，，，，，，，清静性能更高，，，，，，，镌汰维护等事情！
仪表是与互感器相团结决议了着装备精度，，，，，，，由于市售仪表大多为0.5级的，，，，，，，就算互感器精度再高也无法使输出电流抵达0.5级，，，，，，，一样平常为1%的精度，，，，，，，而我们接纳外洋芯片，，，，，，，24位AD自主开发的仪表0.1级与0.2S级互感器相团结，，，，，，，使产品总体精度抵达0.5级！比市场合售产品整整高一个数目级！
（六）温度收罗
其他公司的产品因自己公司不可自力设计生产温度巡检系统，，，，，，，以是只能接纳市场上采购的制品，，，，，，，在其使用历程中无法跟整台装备团结到一起，，，，，，，仍然接纳自力外接，，，，，，，外配的方法，，，，，，，让整台装备显得像是很多多少配件组成的，，，，，，，使用起来操作重大，，，，，，，整体杂乱！
我公司接纳自主研爆发产的温度收罗巡检模�？？？？？椋�，，，，，，更利便跟整台装备配合使用，，，，，，，整套温度巡检系统又是做在装备内部的，，，，，，，使整套仪器所有为一体，，，，，，，无论运输照旧现场移动，，，，，，，都很是利便简捷，，，，，，，并且升级本钱底，，，，，，，维修与维护更利便，，，，，，，如接纳外购温度巡检售后时效等都无法包管！
现在市场上其他公司的温度巡检模�？？？？？楹腿砑际峭夤旱模�，，，，，，以是很难凭证客户要求专门定制和设计，，，，，，，只能用统一种方法和功效，，，，，，，而一旦遇到损坏或故障，，，，，，，售后效劳很难获得包管，，，，，，，由于需要配件提供商去完成售后效劳！
我公司所接纳温度巡检仪为自力设计开发的（接纳美国美信公司的24位AD的高精度芯片），，，，，，，以是只要客户提出要求，，，，，，，我们都可以凭证客户要求专门设计制作，，，，，，，而爆发任何问题都可以快速的提供效劳，，，，，，，甚至是直接提供备用配件，，，，，，，包管不延伸生产工期！

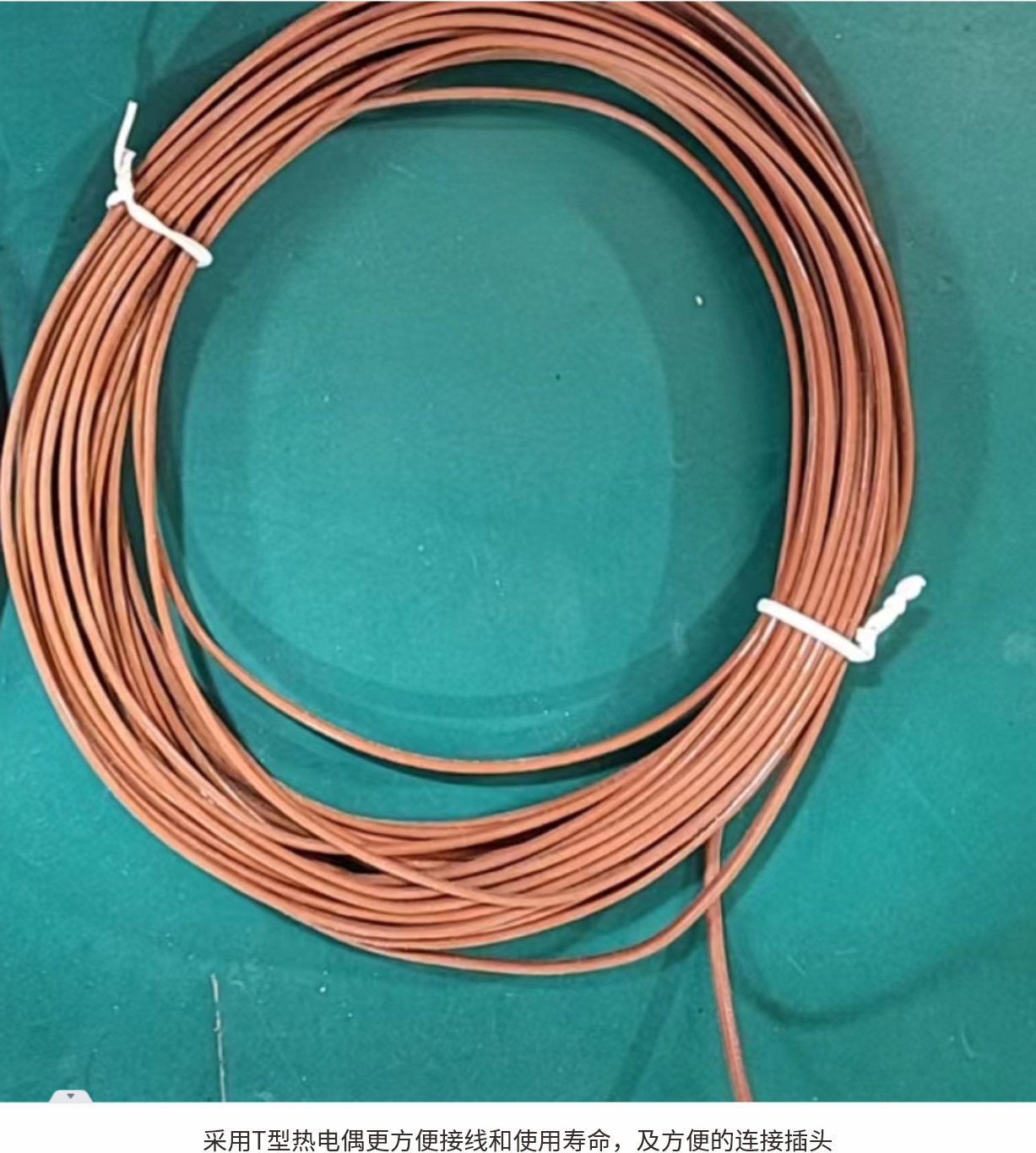

接纳T型热电偶更利便接线和使用寿命，，，，，，，及利便的毗连插头。。。。。。。

金沙城js93线路检测中心

（七）整体组成
我公司的所有配件都是整体组装在一台或两台机箱内部的（凭证客户现场的使用条件与要求），，，，，，，而其他公司的装备受到所接纳的零部件和自身生产能力的限制，，，，，，，无法将所有的配件都装入机箱内部（如：调压器接纳油浸式，，，，，，，温度收罗接纳市场外购，，，，，，，电流互感器接纳大批程多抽头等）。。。。。。。其他公司每个单位都是自力在外部，，，，，，，都是通过外部接线来实现的及其不利便，，，，，，，升流器接线多不清静，，，，，，，不雅观。。。。。。。
我公司的一体式结构，，，，，，，整套装备都整合在统一机箱内，，，，，，，若想外接只需链接上一台上位机即可。。。。。。。
（八）操作方法
我公司所提供的装备主机带有所有操作单位，，，，，，，带有有10寸触摸屏，，，，，，，无论现实照旧人机对话都很是利便，，，，，，，另外尚有手动操作按钮，，，，，，，更利便试验职员的使用！若想配合实验室或屏障室使用，，，，，，，只需要用网线毗连上一台电脑便可！
而其他公司的产品由于受到结构的限制，，，，，，，只能外配自力的操作箱或操作台操作，，，，，，，使用和操作简单化，，，，，，，一旦毗连线泛起问题将无法使用！
（九）测试软件
现在市场上的装备大部分是接纳市场外购的配件组装而成，，，，，，，相互之间配合无法抵达完善无瑕，，，，，，，以是自动化水平较低，，，，，，，许多操作还需要人工手动完成！另外大部分公司没有设计开发软件的能力，，，，，，，其所使用的软件都是约请或雇佣其他软件公司制作的，，，，，，，以是在整套装备制造历程中要有一部分软件用度（部分公司的分项报价内里就有这项）！
中国·金沙城js93线路检测中心(股份)有限公司-官方网站测试软件是我公司自力设计开发的，，，，，，，更适用于温升试验的举行，，，，，，，全自动性更高，，，，，，，所有试验只需设定好参数便可，，，，，，，无需职员现场监视与值守，，，，，，，最主要的是所有测试软件都是我公司自力设计开发的，，，，，，，以是中国·金沙城js93线路检测中心(股份)有限公司-官方网站报价不含软件用度，，，，，，，降低了整套装备设计制造本钱！
（十）针对国网和南网客户专门增添了MES系统对装备数据收罗
1）装备数采信息包括：状态信息、试验信息、加工信息、报警信息、质量信息、能源信息等。。。。。。。
2）装备预留 MES 系统使用的以太网口等。。。。。。。装备通讯接口要做好静电�；；；；；；ぁ⒐缪埂⒎览追览擞可杓�。。。。。。。
3）支持 OPC2.0 OPC3.0 接口标准；；；；；；
4）装备配有工控机，，，，，，，需将装备数采信息以结构化数据名堂存储到外地或效劳器数据库。。。。。。。
5）装备厂家提供装备数采信息（网络设置、通讯协议、数采信息、说明书）。。。。。。。

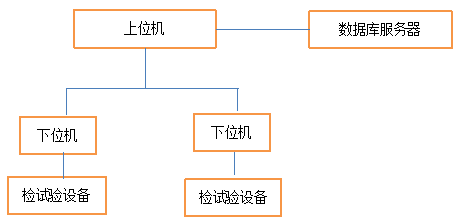

6）检试验装备系统结构参考（上位机与数据库效劳器疏散）。。。。。。。

金沙城js93线路检测中心

为支持云端、局域网效劳器等物管平台数据收罗及交互的需要，，，，，，，检测装备接纳MySQL、SQL Server等数据库举行试验参数、试验标准及装备状态的存储，，，，，，，可通过MQTT协议将数据宣布到物管平台，，，，，，，物管平台吸收数据后将检测数据推送到检测装备，，，，，，，并具备“Cloud Connector”链接功效。。。。。。。
1.检测装备具备数据存储功效，，，，，，，数据库为MySQL、SQL Server等通例数据库。。。。。。。
2.检测工位自动推送数据，，，，，，，推送名堂内容可包括但不限于：检测机构ID、检测工位、抽检妄想编号、物资种别、检测项目、要害参数、实测值、检测效果等，，，，，，，同时开放数据库信息，，，，，，，用于检测系统数据拉取模�？？？？？榕灿檬�。。。。。。。
3.抽检妄想编号或时间段等信息可通过上位机人机交互界面手动输入。。。。。。。
4.图片类数据传输内容包括但不限于：抽检妄想编号，，，，，，，实验项目，，，，，，，特征值1,特征值2等（以上内容可按要求举行调解）；；；；；；
5.图片存储方法：检测图片存储在数据库的存储名堂为2进制数据流；；；；；；天生的图片应生涯为JPG或PNG名堂，，，，，，，可按要求举行命名规则、存储位置设定。。。。。。。图片天生的区分率为833*304左右。。。。。。。
6.可提供数据库字典及数据库关联关系图。。。。。。。
7.可提供各检测项目数据库取数逻辑。。。。。。。
8.不是简朴的一个数据库和软件，，，，，，，自力开发的强盛软件。。。。。。。
（十一）控制系统
1.接纳德国西门子PLC举行总体控制，，，，，，，昆仑通态触摸屏举行操作，，，，，，，使整个系统的稳固性，，，，，，，控制精度到了包管，，，，，，，使用更利便，，，，，，，纵然关于一个从未接触过此产品的手艺职员，，，，，，，也可以在短时间内学会操作。。。。。。。
