宣布时间：2023-08-03 09:35:10人气：

　　串联谐振装置是运用串联谐振原理，，，，，，，使回路爆发谐振电压加到试品上，，，，，，，串联谐振现在分为变频式和调感式两大类，，，，，，，是通过调理变频源输出频率或可调式电抗器调理电感量，，，，，，，使回路中电感L与试品C串联谐振 。。。。。。。

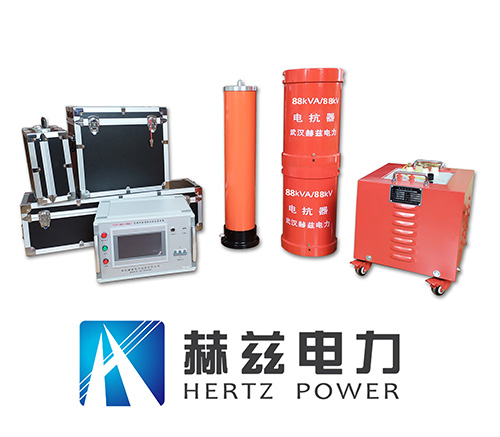

　　变频串联谐振试验装置

金沙城js93线路检测中心金沙城js93线路检测中心

　　串联谐振装置主要由变频源(变频式)、高压电抗器、可调式电抗器(调感式)、电容分压器、激励变压器等几部分组成 。。。。。。。其普遍用于电力、冶金、石油、化工等行业，，，，，，，适用于电力电缆、电力变压器、水力发电机、GIS等大容量，，，，，，，高电压的电容性试品的交接和预防性试验 。。。。。。。

　　串联谐振在产品特征上有稳固性可靠性高、自动调谐功效强盛、支持多种试验模式、系统人机交互界面友好、�；；；； ；すπ晟频韧怀鲇攀疲�，，，，，，凭证其特征在电力系统应用中具有需求电源容量小、装备重量体积小、改善输出波形、避免短路电流烧伤、不会泛起恢复过电压等优点 。。。。。。。我公司串联谐振装置参考GB50150-2006，，，，，，，DL/T849.6-2004标准，，，，，，，提供电缆谐振试验装置、发电机谐振试验装置、变电站电器装备谐振装置、CVT校验用谐振升压装置等多种选配参考计划 。。。。。。。该装置拥有多项要害的国家专利手艺，，，，，，，加上引进的部分国际先进手艺，，，，，，，装备整体抵达了国际先进水平 。。。。。。。

　　在电感和电容并联的电路中，，，，，，，当电容的巨细恰恰使电路中的电压与电流同相位，，，，，，，即电源电能所有为电阻消耗，，，，，，，成为电阻电路时，，，，，，，叫作并联谐振 。。。。。。。

　　并联谐振是一种完全的赔偿，，，，，，，电源无需提供无功功率，，，，，，，只提供电阻所需要的有功功率 。。。。。。。谐振时，，，，，，，电路的总电流最� 。。。。。。。�，，，，，，而支路的电流往往大于电路的总电流，，，，，，，因此，，，，，，，并联谐振也称为电流谐振 。。。。。。。爆发并联谐振时，，，，，，，在电感和电容元件中流过很大的电流，，，，，，，因此会造成电路的熔断器熔断或销毁电气装备的事故;但在无线电工程中往往用来选择信号和消除滋扰 。。。。。。。

　　串联谐振和并联谐振区别:

　　从负载谐振方法划分，，，，，，，可以为并联逆变器和串联逆变器两大类型，，，，，，，下面列出串联逆变器和并联逆变器的主要手艺特点及其较量：

　　串联逆变器和并联逆变器的差别，，，，，，，源于它们所用的振荡电路差别，，，，，，，前者是用L、R和C串联，，，，，，，后者是L、R和C并联 。。。。。。。

　　串联逆变器的负载电路对电源泛起低阻抗，，，，，，，要求由电压源供电 。。。。。。。因此，，，，，，，经整流和滤波的直流电源最后，，，，，，，必需并接大的滤波电容器 。。。。。。。当逆变失败时，，，，，，，浪涌电流大，，，，，，，�；；；； ；つ烟� 。。。。。。。

　　并联逆变器的负载电路对电源泛起高阻抗，，，，，，，要求由电流源供电，，，，，，，需在直流电源最后串接大电抗器 。。。。。。。但在逆变失败时，，，，，，，由于电流受大电抗限制，，，，，，，攻击不大，，，，，，，较易�；；；； ；� 。。。。。。。

　　串联逆变器的输入电压恒定，，，，，，，输出电压为矩形波，，，，，，，输出电流近似正弦波，，，，，，，换流是在晶闸管上电流过零以后举行，，，，，，，因而电流总是超前电压一φ角 。。。。。。。

　　并联逆变器的输入电流恒定，，，，，，，输出电压近似正弦波，，，，，，，输出电流为矩形波，，，，，，，换流是在谐振电容器上电压过零以前举行，，，，，，，负载电流也总是越前于电压一φ角 。。。。。。。这就是说，，，，，，，两者都是事情在容性负载状态 。。。。。。。

　　串联逆变器是恒压源供电，，，，，，，为阻止逆变器的上、下桥臂晶闸管同时导通，，，，，，，造成电源短路，，，，，，，换流时，，，，，，，必需包管先关断，，，，，，，后开通 。。。。。。。即应有一段时间(t)使所有晶闸管(其它电力电子器件)都处于关断状态 。。。。。。。此时的杂散电感，，，，，，，即从直流端到器件的引线电感上爆发的感生电势，，，，，，，可能使器件损坏，，，，，，，因而需要选择合适的器件的浪涌电压吸收电路 。。。。。。。别的，，，，，，，在晶闸管关断时代，，，，，，，为确保负载电流一连，，，，，，，使晶闸管免受换流电容器上高电压的影响，，，，，，，必需在晶闸管两头反并联快速二极管 。。。。。。。

　　并联逆变器是恒流源供电，，，，，，，为阻止滤波电抗Ld上爆发大的感生电势，，，，，，，电流必需一连 。。。。。。。也就是说，，，，，，，必需包管逆变器上、下桥臂晶闸管在换流时，，，，，，，是先开通后关断，，，，，，，也即在换流时代(tγ)内所有晶闸管都处于导通状态 。。。。。。。这时，，，，，，，虽然逆变桥臂直通，，，，，，，由于Ld足够大，，，，，，，也不会造成直流电源短路，，，，，，，但换流时间长，，，，，，，会使系统效率降低，，，，，，，因而需缩短tγ，，，，，，，即减小Lk值 。。。。。。。

　　串联逆变器的事情频率必需低于负载电路的固有振荡频率，，，，，，，即应确保有合适的t?时间，，，，，，，不然会因逆变器上、下桥臂直通而导致换流的失败 。。。。。。。

　　并联逆变器的事情频率必需略高于负载电路的固有振荡频率，，，，，，，以确保有合适的反压时间t?，，，，，，，不然会导致晶闸管间换流失败;但若高得太多，，，，，，，则在换流时晶闸管遭受的反向电压会太高，，，，，，，这是不允许的 。。。。。。。
