　　中国·金沙城js93线路检测中心(股份)有限公司-官方网站电力知识之电缆故障的性子与分类

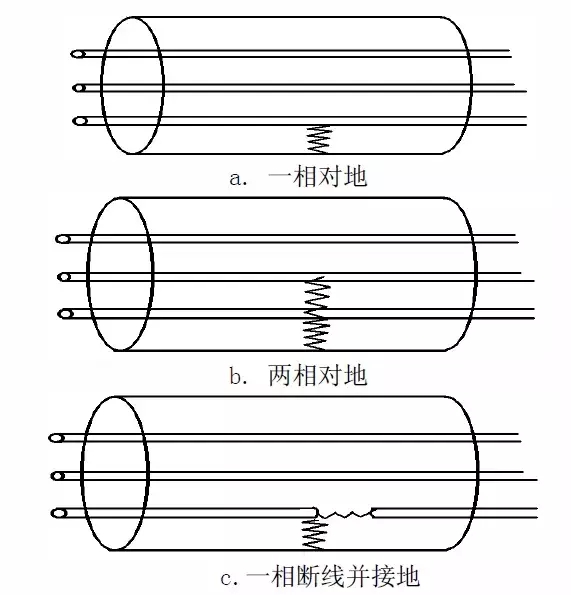

　　电缆故障从型式上可分为串联与并联故障。。。。。串联故障指电缆一个或多个导体(包括铅、铝外皮)断开;通常在电缆至少一个导体断路之前，，， ，， ，串联故障是禁止易发明的。。。。。并联故障是导体对外皮或导体之间的绝缘下降，，， ，， ，不可遭受正常运行电压。。。。。现实的故障型式组合是许多的，，， ，， ，图1给出了可能性较大的几种故障形式。。。。。例如：图1.c所示，，， ，， ，导体断路往往是电缆故障电流过大而烧断的，，， ，， ，这种故障一样平常伴有并联接地或相间绝缘下降的情形。。。。。现实爆发的故障绝大部分是单相对地绝缘下降故障。。。。。(差别的电缆故障测试仪器厂家，，， ，， ，对故障的分类有所区别)。。。。。金沙城js93线路检测中心
图1几种电缆故障形式

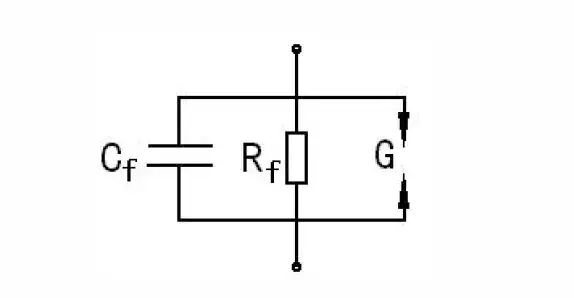

       电缆故障点可用图2所示电路来等效。。。。。Rf代表绝缘电阻，，， ，， ，G是击穿电压为Vg的击穿间隙，，， ，， ，Cf代表局部散布电容，，， ，， ，上述三个数值随差别的故障情形转变很大，，， ，， ，并且相互之间并没有一定的联系。。。。。

金沙城js93线路检测中心
图2电缆故障等效电路

       间隙击穿电压Vg的巨细取决于放电通道的距离，，， ，， ，电阻Rf的巨细取决于电缆介质的碳化水平，，， ，， ，而电容Cf的巨细取决于故障点受潮的水平，，， ，， ，数值很小！！�。。�，， ，， ，一样平常可以忽略。。。。。

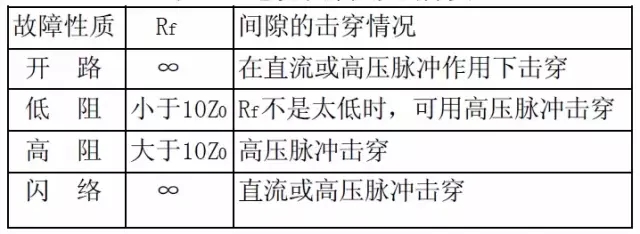

　　凭证故障电阻与击穿间隙情形，，， ，， ，电缆故障可分为开路、低阻、高阻与闪络性故障，，， ，， ，如表1所示。。。。。

金沙城js93线路检测中心
　　表1电缆故障性子的分类

　　说明：表中Z0为电缆的波阻抗值，，， ，， ，电力电缆波阻抗一样平常在10-40Ω之间。。。。。

　　以上分类的目的也是为了选择测试要领的利便，，， ，， ，凭证现在盛行的故障测距手艺，，， ，， ，开路与低阻故障可用低压脉冲反射法，，， ，， ，高阻故障要用攻击闪络法测试，，， ，， ，而闪络性故障可用直流闪络法测试。。。。。现场职员有把Rf<100KΩ的故障称为低阻故障的习惯，，， ，， ，主要是由于古板的电桥法可以丈量这类故障。。。。。智能型电缆故障闪测仪，，， ，， ，Rf<1KΩ以下的故障，，， ，， ，也就是用万用表能够直接丈量出来绝缘电阻的故障，，， ，， ，才可以称为低阻故障。。。。。高压摇表测试电阻为零，，， ，， ，可能照旧高阻故障。。。。。

　　据统计，，， ，， ，高阻及闪络性故障约占整个电缆故障总数的90%以上。。。。。现场是通过试验要领区分高阻与闪络性故障的。。。。。

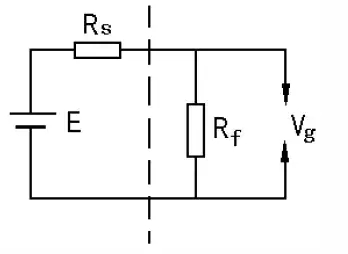

　　图3给出了电缆耐压试验等效电路，，， ，， ，其中Rs为试验装备内阻，，， ，， ，E为装备所能提供的直流电压值，，， ，， ，电阻Rf与临界击穿电压为Vg的间隙并联代表故障点。。。。。

金沙城js93线路检测中心
　图3电缆耐压试验等效电路
      由图3可知，，， ，， ，在对电缆举行高压绝缘试验时，，， ，， ，电缆故障点所能获得的电压为：
金沙城js93线路检测中心

　　对闪络性故障来说Rf较大，，， ，， ，故障间隙两头电压可以增添至很高，，， ，， ，当试验电压升至某一值时，，， ，， ，故障点击穿放电，，， ，， ，电流突然升高，，， ，， ，电压突然下降。。。。。预防性试验中爆发的故障多属闪络性故障。。。。。

　　高阻故障的故障点电阻Rf较小(但大于10Z0，，， ，， ，电缆特征阻抗的10倍)，，， ，， ，导致故障点两头所加电压不可升至高于故障点击穿电压，，， ，， ，也就不可使故障点击穿。。。。。因此，，， ，， ，可以从在对电缆举行高压绝缘试验时有无故障点击穿征象判断电缆保存高阻照旧闪络性故障。。。。。显然，，， ，， ，高阻与闪络性故障的区分不是绝对的，，， ，， ，它与高压试验装备的容量或试验装备的内阻等因素有关。。。。。

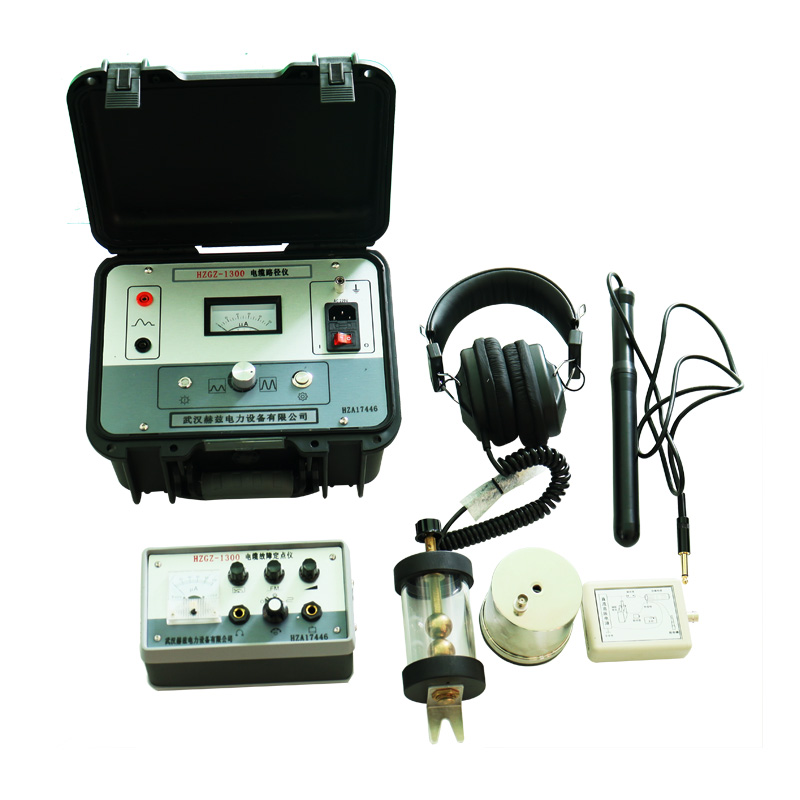

　　电缆故障综合测试仪

金沙城js93线路检测中心

　　现实上还保存一种关闭性故障，，， ，， ，它多爆发于电缆讨论或终端头内，，， ，， ，特殊是多爆发在浸油的电缆头内。。。。。爆发这类故障时，，， ，， ，有时在某一试验电压下绝缘击穿，，， ，， ，待绝缘恢复，，， ，， ，击穿征象便完全消逝，，， ，， ，这类故障称为关闭性故障，，， ，， ，因故障不可再现，，， ，， ，寻找起来就较量难题。。。。。
