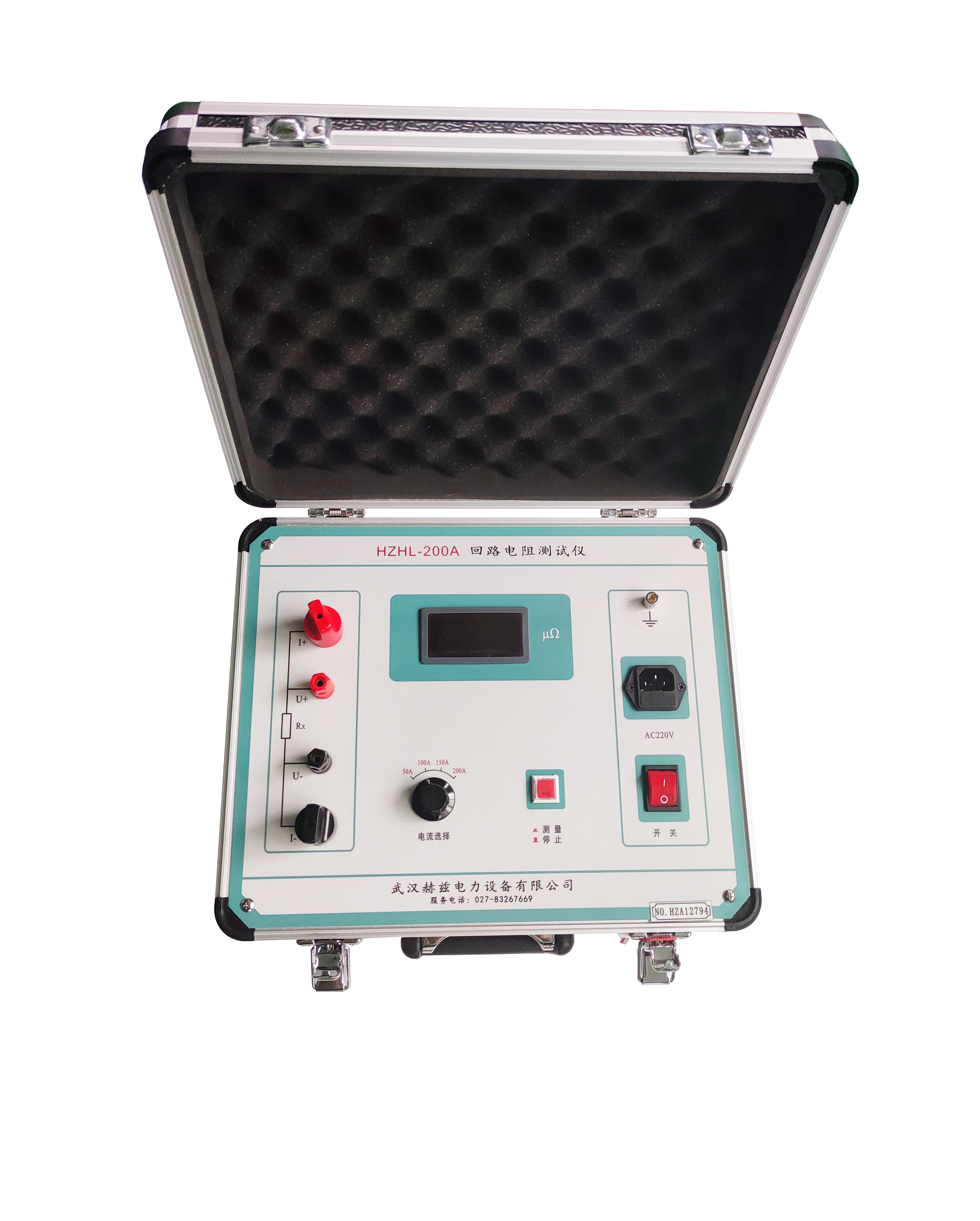

回路电阻测试仪适用于高压开关接触电阻的高精度丈量

宣布时间：2023-07-19 09:25:54人气：
　　中国·金沙城js93线路检测中心(股份)有限公司-官方网站是一家专业研爆发产回路电阻测试仪的厂家，，，， ，，，中国·金沙城js93线路检测中心(股份)有限公司-官方网站生产的回路电阻测试仪在行业内都广受好评，，，， ，，，以打造最具权威的“回路电阻测试仪“高压装备供应商而起劲。 。。 。。

　　回路测试仪适用于高压开关接触电阻(回路电阻)的高精度丈量，，，， ，，，同样适用于其它需要大电流、微电阻丈量的场合。 。。 。。

　　回路电阻测试仪性能特点:

　　1、大电流:接纳高稳固度的恒流源开关电源手艺、能长时间一连输出大电流，，，， ，，，战胜了脉冲式电源瞬间电流的误差，，，， ，，，可以有用的击穿开关触头氧化膜，，，， ，，，获得优异的测试效果。 。。 。。

　　2、四端丈量法：丈量精度高（该仪器现实丈量精度在0.3至0.2级）比两头丈量法要准确，，，， ，，，重复性好。 。。 。。

　　3、抗滋扰能力强：在严重的滋扰条件下，，，， ，，，最后一位数据能定在±1个字，，，， ，，，读数稳固、重复性好。 。。 。。

　　4、智能化高：本仪用具有日期时钟、自动打印、数据存储功效，，，， ，，，能存储48组数据，，，， ，，，便于对历史数据的生涯及跟踪剖析。 。。 。。有丈量时间显示。 。。 。。

　　5、使用利便：接纳中文菜单操作，，，， ，，，丈量数据显示效果直观，，，， ，，，打印性能以中文模式打印纪录数据，，，， ，，，指针表显示电流巨细� 。。 。。ǹ傻�20~100A），，，， ，，，且能作为大电流源单独使用。 。。 。。

金沙城js93线路检测中心
　　回路电阻测试仪操作要领：

　　1、仪器使用前须按说明书熟悉相识操作机构各控制器和接线端子的位置与作用。 。。 。。

　　2、仪器未接入电源之前电流输出端（C1P1），，，， ，，，电压输出端（C2的专用测试线应细密毗连在被试品的两头（用专用钳子夹牢），，，， ，，，接纳四端子丈量:钳子夹在被试品两头，，，， ，，，小鳄鱼夹钳在被试品的采样（P1、P2）两头，，，， ，，，如用两头子丈量，，，， ，，，拔掉小鳄鱼夹，，，， ，，，插在钳子的P1、P2上（丈量的数据只能作参考）在确定各毗连线准确无误后，，，， ，，，插上AC220V电源。 。。 。。

　　3、电流调理旋钮，，，， ，，，逆时针偏向减小电流、顺时针偏向增大电流，，，， ，，，接通电源开关，，，， ，，，排电扇事情，，，， ，，，由于接纳比例法、电流巨细对丈量效果无大的影响。 。。 。。

　　4、顺时针偏向缓慢匀称调理旋纽，，，， ，，，逐渐增大输出电流，，，， ，，，此时电流表将显示所需要的电流值（20~100A）。 。。 。。

　　5、按下“确认”键，，，， ，，，此时显示屏所显示的数据即为被试品的电阻值，，，， ，，，如需数据生涯按“确认”键，，，， ，，，再次按“确认”显示打印。 。。 。。
金沙城js93线路检测中心

　　回路电阻测试仪又称接触电阻测试仪。 。。 。。详细先容按新《电力装备交接和预防性试验规程》要求，，，， ，，，种种开关装备导电回路电阻的丈量，，，， ，，，其测试电流不得小于100A。 。。 。。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，，，， ，，，该产品适用于测试崎岖压开关的主触头接触电阻值，，，， ，，，崎岖压电缆线路的直流电阻值等。 。。 。。

　　电力系统中普遍接纳通例的双臂直流电桥丈量变压器线圈的直流电阻、高压断路器的接触电阻，，，， ，，，而这类电桥的测试电流仅为mA级，，，， ，，，难以发明变压器线圈导电回路导体截面积镌汰的缺陷。 。。 。。在丈量高压开关导电回路的接触电阻时，，，， ，，，由于受到油膜和新闻触点间氧化层的影响，，，， ，，，丈量的电阻值偏大若干倍，，，， ，，，掩饰了真实的接触电阻值。 。。 。。

　　回路电阻测试仪特点

　　1.液晶显示器、高速热敏打印机。 。。 。。

　　2.本仪用具有体积小、重量轻、抗滋扰能力强、精度高、操作利便、保唬� ；；；；；すπ晟频忍氐恪� 。。 。。

　　3.人机对话全键盘操作方法，，，， ，，，智能化事情全历程。 。。 。。

　　4.使用了细密仪用运算放大器和高精度四重积分A/D转换器，，，， ，，，团结高性能16位单片机，，，， ，，，丈量时系统凭证信号巨细自动切换放大倍数，，，， ，，，确保了该产品的测试准确度。 。。 。。

　　5.本产品还设计了实时日历时钟，，，， ，，，为打印、生涯数据提供时间依据。 。。 。。

　　6.数据存储与历史数据浏览功效，，，， ，，，可存储大宗数据，，，， ，，，并具有掉电保唬� ；；；；；すπА� 。。 。。

　　回路电阻测试仪事情原理

　　以前，，，， ，，，通常接纳直流双臂电桥丈量断路器的接触电阻。 。。 。。可是，，，， ，，，当使用双臂电桥举行断路器导电回路电阻的丈量时，，，， ，，，由于双臂电桥丈量回路通过的是微弱的电流，，，， ，，，难以消除电阻较大的氧化膜，，，， ，，，测出的电阻示值偏大，，，， ，，，但氧化膜在大的电流下很容易被击穿，，，， ，，，不故障正常电流通过。 。。 。。因此，，，， ，，，测试接纳直流压降法测试时，，，， ，，，电流不得太小。 。。 。。

　　高压断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。 。。 。。接触电阻的保存，，，， ，，，增添了导体在通电时的消耗，，，， ，，，使接触处的温度升高，，，， ，，，其值的巨细直接影响正常事情时的载流能力，，，， ，，，在一定水平上影响短路电流的切断能力。 。。 。。因此，，，， ，，，断路器每相导电回路电阻值是断路器装置、磨练、质量验收的一项主要数据。 。。 。。
