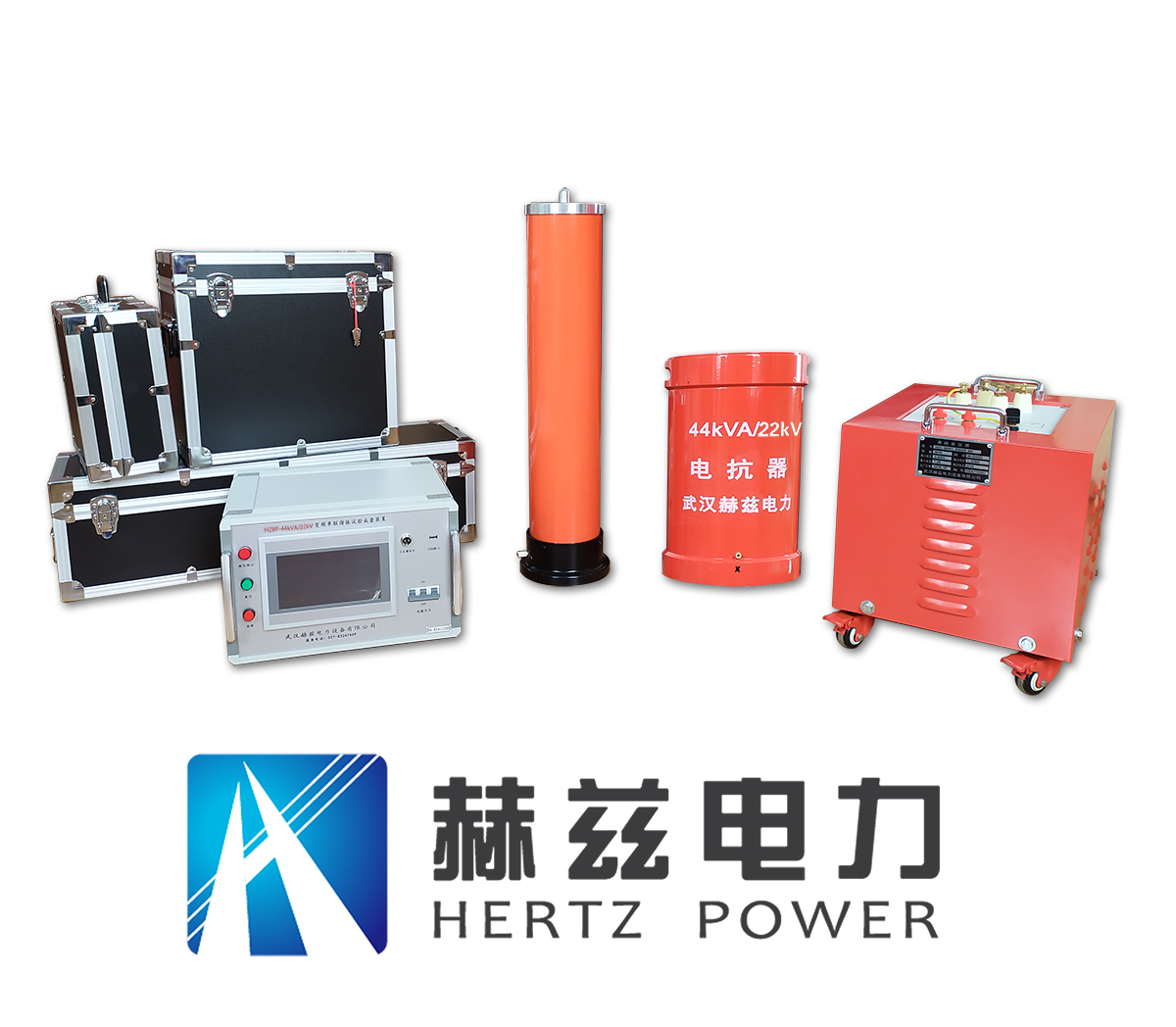

　　变频谐振的主要用途及优越性

　　变频串联谐振试验主要用于对大容量的容性电力装备的现场交流耐压试验 ，，，，，， ，如中低压、高压、超高压的交联聚乙烯(XLPE)电缆 ，，，，，， ，全关闭组合电器(GIS) ，，，，，， ，发电机定子 ，，，，，， ，大型变压器和电力电容器等。。。。。 。

金沙城js93线路检测中心

　　各人知道 ，，，，，， ，如上所述的电力装备其交接或预防性试验用工频举行交流耐压试验是最好的 ，，，，，， ，但由于试品电容量大 ，，，，，， ，需要的装备功率重大而无法举行现场试验 ，，，，，， ，可替换的调感式串联谐振试验也由于装备大且重大仅用于对发电机定子的耐压试验和实验室。。。。。 。70年月末 ，，，，，， ，外洋电力部分发明了直流耐压试验对橡塑绝缘是无效的且具有危害性 ，，，，，， ，以是 ，，，，，， ，现在 ，，，，，， ，海内已不推荐甚至禁用直流法做XLPE电缆试验。。。。。 。由于XLPE电缆致命的一个弱点是绝缘内容易爆发水树枝 ，，，，，， ，在直流电压作用下会迅速变为电树枝并形成放电 ，，，，，， ，加速了绝缘劣化;而纯粹的水树枝在交流事情电压下还能坚持相当的耐压值并能坚持一段时间。。。。。 。海内外的视察研究和实践都批注 ，，，，，， ，直流耐压试验不可有用发明交流电压作用下的某些缺陷 ，，，，，， ，如电缆附件内的机械损伤等。。。。。 。而接纳超低频(0.1Hz)交流试验要领装备体积虽减小了 ，，，，，， ，但也有其局限性。。。。。 。首先 ，，，，，， ，现在海内产品均接纳半电子半机械(大功率开关每5秒切换一次)方法来爆发0.1Hz频率 ，，，，，， ，输出波形无法抵达等效性好的正弦方波;其次 ，，，，，， ，试验时间通常要求1小时(三相同做时为1小时 ，，，，，， ，若发明有缺陷时再分相做 ，，，，，， ，每相1小时) ，，，，，， ，事情效率是较量低的;同时 ，，，，，， ，超低频(0.1Hz)耐压试验只适用于中低压、高压XLPE电缆 ，，，，，， ，无法知足超高压电缆主绝缘的试验要求。。。。。 。

　　国际大电网聚会(CIGRE)21—09事情组于1997年揭晓的《高压挤包绝缘完工验收试验导则》中指出：30—300Hz交流耐压试验与工频耐压的等效性优异 ，，，，，， ，推荐用此要领举行电缆交流试验并制订了试验电压标准。。。。。 �；；；；；；；；谝恍└咝Ｊ笛槭业睦砺酆湍Ｄ馐匝檠芯恳约巴庋笫改昀唇幽杀淦凳匝榈穆睦� ，，，，，， ，其等效性好 ，，，，，， ，效率高 ，，，，，， ，装备轻盈 ，，，，，， ，试品长度险些不受限制。。。。。 。IEC60840标准中推荐45—150kV电压品级敷设后电缆试验标准中增添了1.7/5min或1/24h的交流试验标准;IEC62067/CD草案中对220kV品级则只提出了交流试验的要求 ，，，，，， ，频率为：20—300Hz。。。。。 。
