局部放电检测仪TEV丈量程序先容_局部放电检测仪厂家
宣布时间：2023-05-30 08:34:33人气：
局部放电检测仪TEV丈量程序先容_局部放电检测仪厂家
武汉中国·金沙城js93线路检测中心(股份)有限公司-官方网站是局部放电检测仪厂家，，，，，，，，生产的局部放电测试仪广受电力事情者接待，，，，，，，，下面为您先容一下局部放电检测仪TEV丈量程序。 。。。。。

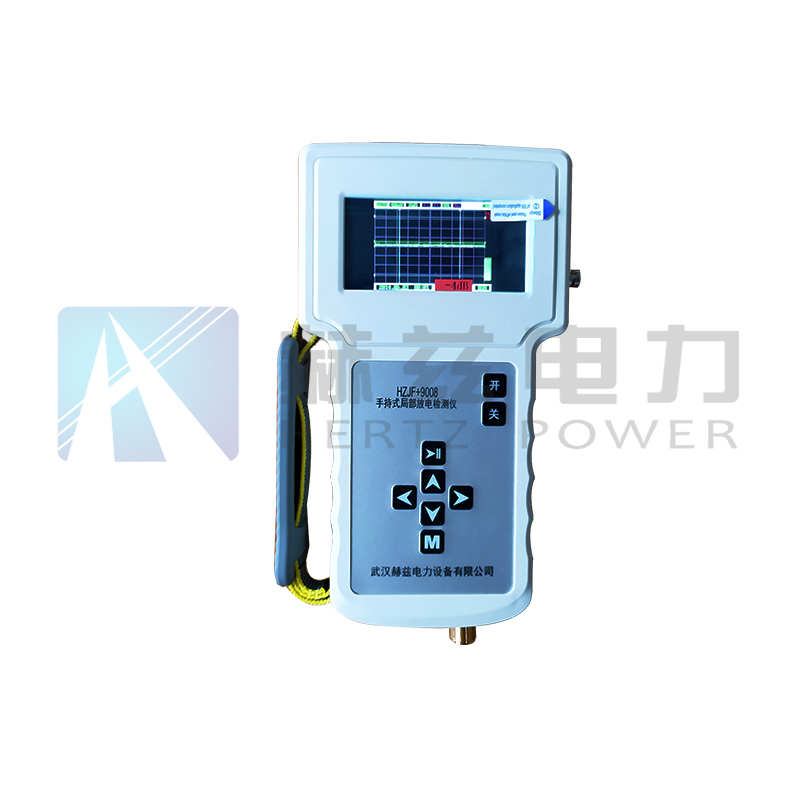

HZJF+9008局部放电巡检仪
局部放电检测仪TEV丈量程序先容_局部放电检测仪厂家
1配景噪声
开关柜外部的一些源发出的电磁信号也可能在开关柜的外部爆发传输地电位。 。。。。。这些源可以是倾轧线绝缘子、变压器进线套管、强的无线电信号甚至是周围的车流。 。。。。。这些滋扰也可以在不毗连到开关柜的金属体如变电站房门或围栏等金属体上爆发传输地电位信号。 。。。。。因此在对开关 柜举行检测之前，，，，，，，，就应该丈量这些外貌上的配景噪声。 。。。。。
丈量不属于开关柜组成部分的金属体如金属门、金属围栏等的配景噪声。 。。。。。记下三次一连的有关金属体的分贝值和计数，，，，，，，，并取中心幅值的读数作为配景丈量的读数。 。。。。。
2举行丈量
开启局部放电检测仪器，，，，，，，，确保TEV传感器处在脱离金属体的空间中，，，，，，，，不然会影响自检。 。。。。。选择TEV模式。 。。。。。为了举行丈量，，，，，，，，应该使TEV探头笔直地与在其上面要举行丈量的金属体接触。 。。。。。
对开关柜的丈量是在每一个面板的每一个部件如电缆盒、电流互感器室、母排室、断路器以及电压互感器等的中心位置举行的。 。。。。。
纪录每一个位置上的第一组读数。 。。。。。可是若是测到的幅值比配景滋扰水平横跨10dB,自己幅值大于20dB，，，，，，，，就应该一连纪录三组读数。 。。。。。
3超声波丈量程序
开启局部放电检测仪器，，，，，，，，并从菜单中选择（超声波模式）插入提供的耳机并调解音量。 。。。。。读数会在显示屏上一连更新。 。。。。。
首先丈量配景噪声并纪录，，，，，，，，而当读数变得太大时，，，，，，，，则应该镌汰增益。 。。。。。若要检查开关柜，，，，，，，，应该将超声波传感器指向开关柜（尤其是断路器的端口、充气式电缆盒、电压互感器以及母排室）上的空气间隙。 。。。。。
放电可以凭证耳机中发出的咝咝声（尤如煎锅中发出的声）来识别。 。。。。。
超声波装有激光瞄准功效，，，，，，，，可以检测近处或远处的外貌放电。 。。。。。该反射器是透明的，，，，，，，，允许在看目的的同时举行丈量。 。。。。。为了有助于准确地瞄准目的。 。。。。。
局部放电检测仪放电幅值（PC）与TEV放电读数（dB）的关系
古板的凭证IEC60270标准举行的局部放电检测都是丈量放电时高压导体爆发的视在电荷量。 。。。。。因此，，，，，，，，放电幅值一样平常是以皮库（pC）来体现。 。。。。。在古板的局部放电检测仪的检测频率（一样平常为10-300 kHz）上，，，，，，，，种种高压仪器（除长电缆外）都可以等效为集中电容。 。。。。。
TEV丈量则是在3-100MHz的频率规模内举行。 。。。。。在这些频率上，，，，，，，，高压电力仪器更近似传输线而不是电容器。 。。。。。电压/时间曲线下方的区域面积与放电历程中的电荷转移量成正比。 。。。。。
TEV传感器丈量被测瞬态历程的峰值电压，，，，，，，，而不是曲线下方的区域面积。 。。。。。因此，，，，，，，，它不是直接丈量电荷。 。。。。。
另外，，，，，，，，所丈量的是在金属面板外外貌上检测到的波峰,这只是面板内部信号的一部分罢了。 。。。。。
当脉冲沿着金属铠装的外外貌撒播时，，，，，，，，它就会散开即在时域上睁开。 。。。。。同时曲线下方的区域面积又坚持稳固，，，，，，，，这样脉冲幅值就会减小。 。。。。。因此，，，，，，，，脉冲被检测到的地方离放电源越远，，，，，，，，则衰减就越大。 。。。。。
显然，，，，，，，，dB和pC之间的关系取决于多种因素，，，，，，，，其中大大都都是不可量化的。 。。。。。
武汉中国·金沙城js93线路检测中心(股份)有限公司-官方网站是局部放电检测仪厂家，，，，，，，，生产的局部放电测试仪广受电力事情者接待，，，，，，，，下面为您先容一下局部放电检测仪TEV丈量程序。 。。。。。
HZJF+9008局部放电巡检仪
1配景噪声
开关柜外部的一些源发出的电磁信号也可能在开关柜的外部爆发传输地电位。 。。。。。这些源可以是倾轧线绝缘子、变压器进线套管、强的无线电信号甚至是周围的车流。 。。。。。这些滋扰也可以在不毗连到开关柜的金属体如变电站房门或围栏等金属体上爆发传输地电位信号。 。。。。。因此在对开关 柜举行检测之前，，，，，，，，就应该丈量这些外貌上的配景噪声。 。。。。。
丈量不属于开关柜组成部分的金属体如金属门、金属围栏等的配景噪声。 。。。。。记下三次一连的有关金属体的分贝值和计数，，，，，，，，并取中心幅值的读数作为配景丈量的读数。 。。。。。
2举行丈量
开启局部放电检测仪器，，，，，，，，确保TEV传感器处在脱离金属体的空间中，，，，，，，，不然会影响自检。 。。。。。选择TEV模式。 。。。。。为了举行丈量，，，，，，，，应该使TEV探头笔直地与在其上面要举行丈量的金属体接触。 。。。。。
对开关柜的丈量是在每一个面板的每一个部件如电缆盒、电流互感器室、母排室、断路器以及电压互感器等的中心位置举行的。 。。。。。
纪录每一个位置上的第一组读数。 。。。。。可是若是测到的幅值比配景滋扰水平横跨10dB,自己幅值大于20dB，，，，，，，，就应该一连纪录三组读数。 。。。。。
3超声波丈量程序
开启局部放电检测仪器，，，，，，，，并从菜单中选择（超声波模式）插入提供的耳机并调解音量。 。。。。。读数会在显示屏上一连更新。 。。。。。
首先丈量配景噪声并纪录，，，，，，，，而当读数变得太大时，，，，，，，，则应该镌汰增益。 。。。。。若要检查开关柜，，，，，，，，应该将超声波传感器指向开关柜（尤其是断路器的端口、充气式电缆盒、电压互感器以及母排室）上的空气间隙。 。。。。。
放电可以凭证耳机中发出的咝咝声（尤如煎锅中发出的声）来识别。 。。。。。
超声波装有激光瞄准功效，，，，，，，，可以检测近处或远处的外貌放电。 。。。。。该反射器是透明的，，，，，，，，允许在看目的的同时举行丈量。 。。。。。为了有助于准确地瞄准目的。 。。。。。
局部放电检测仪放电幅值（PC）与TEV放电读数（dB）的关系
古板的凭证IEC60270标准举行的局部放电检测都是丈量放电时高压导体爆发的视在电荷量。 。。。。。因此，，，，，，，，放电幅值一样平常是以皮库（pC）来体现。 。。。。。在古板的局部放电检测仪的检测频率（一样平常为10-300 kHz）上，，，，，，，，种种高压仪器（除长电缆外）都可以等效为集中电容。 。。。。。
TEV丈量则是在3-100MHz的频率规模内举行。 。。。。。在这些频率上，，，，，，，，高压电力仪器更近似传输线而不是电容器。 。。。。。电压/时间曲线下方的区域面积与放电历程中的电荷转移量成正比。 。。。。。
TEV传感器丈量被测瞬态历程的峰值电压，，，，，，，，而不是曲线下方的区域面积。 。。。。。因此，，，，，，，，它不是直接丈量电荷。 。。。。。
另外，，，，，，，，所丈量的是在金属面板外外貌上检测到的波峰,这只是面板内部信号的一部分罢了。 。。。。。
当脉冲沿着金属铠装的外外貌撒播时，，，，，，，，它就会散开即在时域上睁开。 。。。。。同时曲线下方的区域面积又坚持稳固，，，，，，，，这样脉冲幅值就会减小。 。。。。。因此，，，，，，，，脉冲被检测到的地方离放电源越远，，，，，，，，则衰减就越大。 。。。。。
显然，，，，，，，，dB和pC之间的关系取决于多种因素，，，，，，，，其中大大都都是不可量化的。 。。。。。
