【干货】一文读懂电缆敷设常见要领与要求

宣布时间：2025-04-18 09:52:17人气：
简朴来讲 ，，，， ，，，电缆敷设就是把电缆从配电箱拉到用电装备 ，，，， ，，，或者拉到另一个配电箱的布线操作。 。。。。。。布线的要领有许多 ，，，， ，，，好比在地面、墙面、顶板下面 ，，，， ，，，有的是埋在内里（暗敷） ，，，， ，，，有的是直接露在外面（明敷） ，，，， ，，，还可以通过桥架、电缆沟、线槽这些方法来铺设。 。。。。。。详细用哪种敷设方法 ，，，， ，，，得看周围情形、现实条件 ，，，， ，，，尚有电缆自己的特征。 。。。。。。电缆敷设的要领有不少 ，，，， ，，，不过最常见的有四种：直接把电缆埋在地下（直埋电缆敷设）、通过管道来铺设电缆（排管电缆敷设）、在电缆沟或者电缆隧道里铺设电缆（电缆沟或隧道内电缆敷设） ，，，， ，，，以及使用桥架来铺设电缆（桥架电缆敷设）。 。。。。。。下面 ，，，， ，，，就给各人详细讲讲电缆敷设常见的要领和需要知足的要求。 。。。。。。
金沙城js93线路检测中心

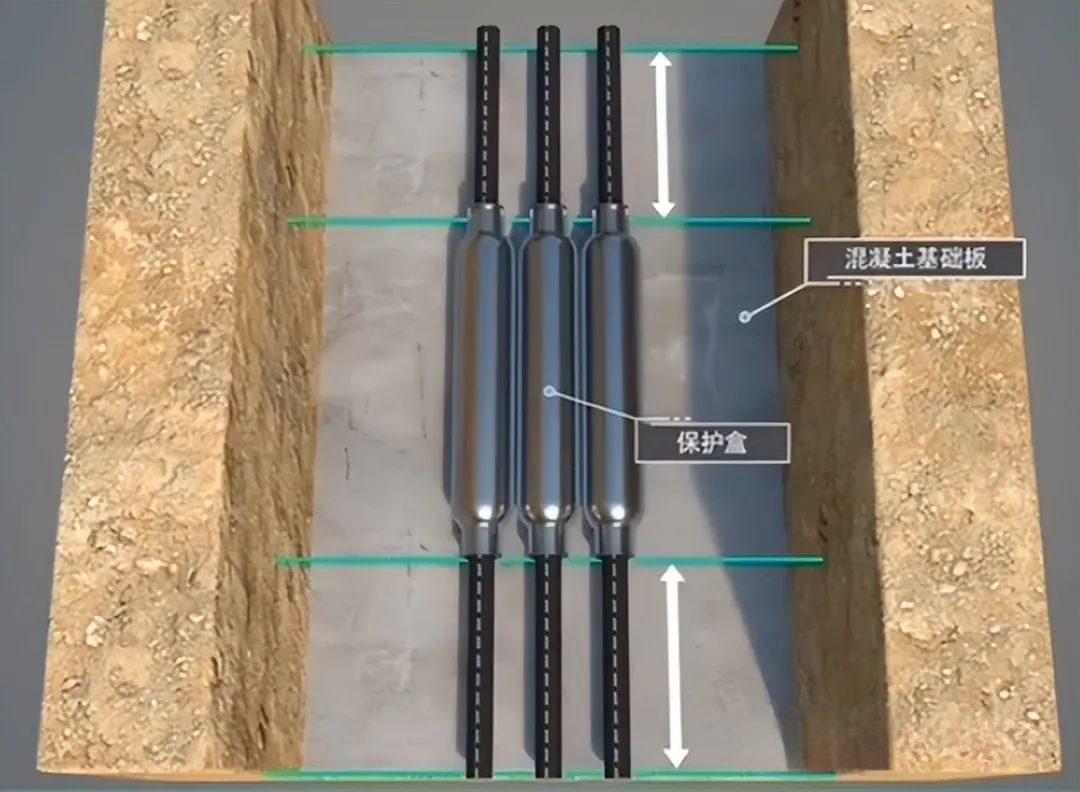

#01 直接把电缆埋到地下
1、直埋电缆应有铠装和防腐层。 。。。。。。
2、埋设深度通常应不小于0.7m ，，，， ，，，在农田中埋设应不小于1m。 。。。。。。若不可知足上述要求 ，，，， ，，，则应接纳�；；；；；げ椒ィ旱缋律稀⑾乱瘸破躺�100mm厚的细沙或软土 ，，，， ，，，用水泥盖板或砖毗连并笼罩垫层的上侧 ，，，， ，，，笼罩宽度为左右两侧都凌驾电缆50mm。 。。。。。�；；；；；靥钔潦� ，，，， ，，，应去掉砖块、石头等杂物。 。。。。。。
3、沿坡敷设电缆时 ，，，， ，，，要注重使中心讨论呈水平状态；；；；；同沟敷设多条电缆时 ，，，， ，，，中心讨论的位置应前后错开 ，，，， ，，，其净距不应小于0.5m。 。。。。。。
4、在讨论、交织、拐弯、收支修建物等地方 ，，，， ，，，应设置显着的方位标桩 ，，，， ，，，长的直线段应适当增设标桩 ，，，， ，，，标桩露出地面以150mm为宜。 。。。。。。
5、直埋电缆自土沟引入隧道、人井及修建物时 ，，，， ，，，应穿在管中 ，，，， ，，，并在管口加以梗塞 ，，，， ，，，以防漏水。 。。。。。。
6、若是电缆从含有酸碱、矿渣、石灰的场合经由 ，，，， ，，，不相宜举行直埋。 。。。。。。若必需经由该地段时 ，，，， ，，，应接纳缸瓦管、水泥管等防腐�；；；；；げ椒ァ� 。。。。。。
7、直埋电缆不可平行敷设在管道的上面和下面。 。。。。。。
金沙城js93线路检测中心

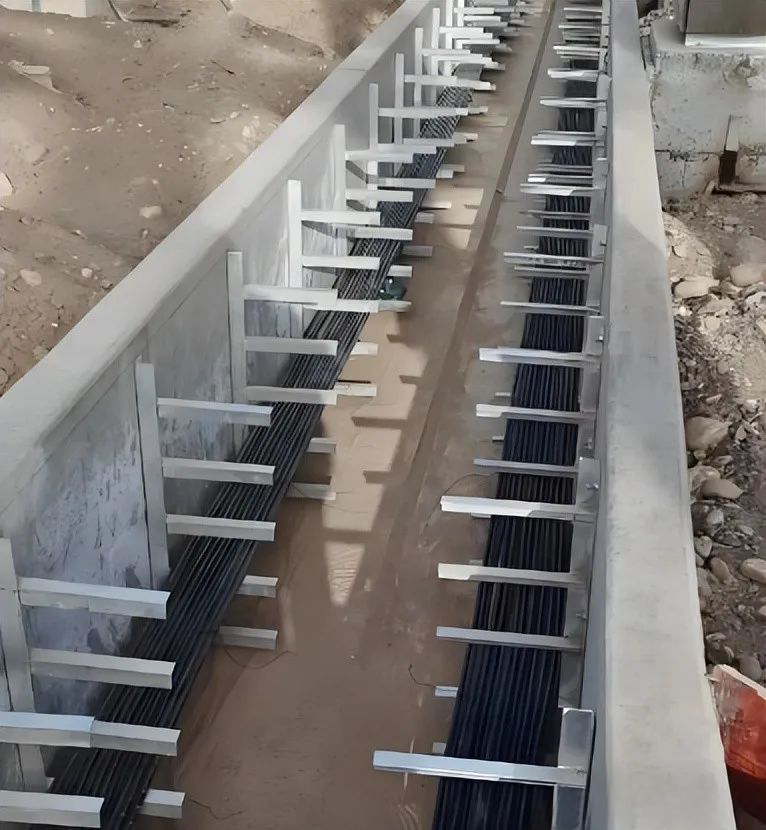

#02 在电缆沟里或者隧道里举行电缆的敷设
1、电缆沟、隧道应坚持平整平滑。 。。。。。。凭证长度、深度、地表水的深度 ，，，， ，，，设置一些积水井 ，，，， ，，，其自然坡度不小于0.1%。 。。。。。。
2、电缆沟、隧道尽可能欠亨过有可能流入高温液体、侵蚀性的酸碱液体的地段。 。。。。。。必需通过时 ，，，， ，，，应接纳防护步伐。 。。。。。。
3、应包管电缆支架的牢靠可靠 ，，，， ，，，且要使其接入接地网。 。。。。。。
4、电缆隧道转弯、分支的积水井处应设人孔井。 。。。。。。直线段人孔井间距一样平常不大于150m。 。。。。。。
5、应将敷设在支架上的控制电缆和电力电缆分层排列 ，，，， ，，，其水平净距同级电压的电力电缆为35mm；；；；；高、低压电力电缆为150mm。 。。。。。。
6、完成电缆敷设事情后 ，，，， ，，，要将沟内的杂物实时整理清洁 ，，，， ，，，将沟盖板盖好 ，，，， ，，，须要时应将盖板误差密封。 。。。。。。
金沙城js93线路检测中心

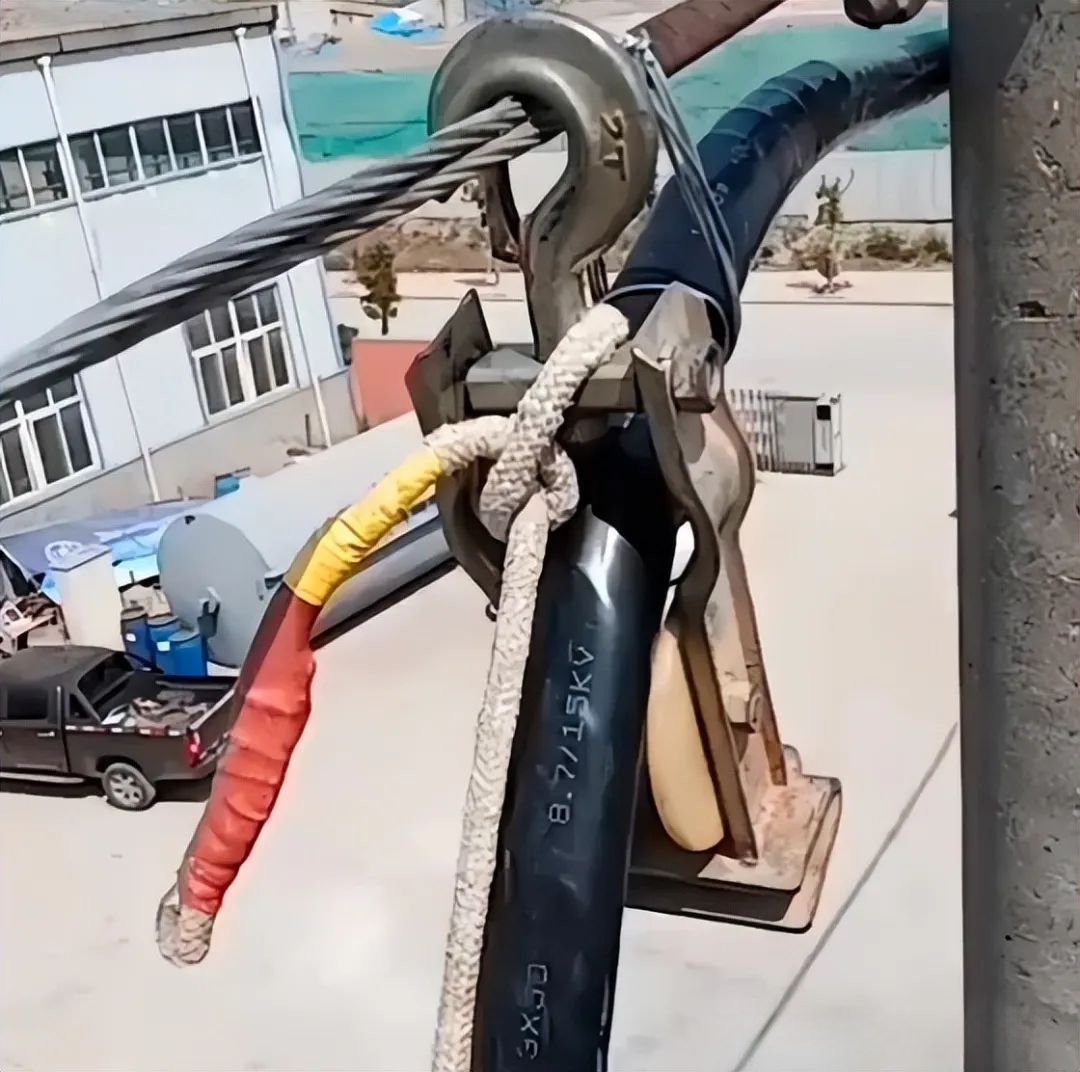

#03 用钢索悬吊着举行倾轧敷设
1、定位、运杆、立杆、丈量线路、决议挡距、装置金具(金具较简朴 ，，，， ，，，只有牢靠钢芯绞线的线夹、拉线抱箍 ，，，， ，，，线夹距杆顶200mm)、作拉线等与倾轧线路相同。 。。。。。。
2、应准备好钢绞线、S形电缆卡子和悬挂行走小车。 。。。。。。浚浚�？？梢缘簿唷⒌缋鹿娓裎谰堇囱≡窀中窘氏叩墓娓瘛� 。。。。。。
3、钢芯绞线的架设垂度要比倾轧线小 ，，，， ，，，由于挡距较小 ，，，， ，，，且悬挂电缆后垂度要增大。 。。。。。。
4、通常使用线夹来将钢芯绞线牢靠在杆上 ，，，， ，，，其中线夹的规格要与钢芯绞线的规格相对应。 。。。。。。终端杆上的牢靠一样平常接纳并沟线夹 ，，，， ，，，每端至少三副 ，，，， ，，，紧固必需牢靠。 。。。。。。
5、在完全将钢芯绞线紧好以后 ，，，， ，，，才可锯掉多余的。 。。。。。。锯掉后的两头应用细镀锌铁线绑扎20mm ，，，， ，，，以免散股。 。。。。。。
6、必需包管拉线的牢靠可靠 ，，，， ，，，须要时应将其做成双拉线。 。。。。。。
7、敷设时沿线路将电缆展放在杆下 ，，，， ，，，同时将电缆引至室内或装备的余量要以实物丈量好 ，，，， ，，，并要在电缆与第一根杆上的牢靠点处做上记号(然后操作职员从第一根杆处登上杆 ，，，， ，，，坐上悬挂行走小车 ，，，， ，，，拉住钢芯绞线 ，，，， ，，，使小车前行 ，，，， ，，，每隔750mm牢靠一个S形卡子)。 。。。。。�；；；；；蛘甙训缋轮苯右细纸氏� ，，，， ，，，做好后用小车法上S形卡子 ，，，， ，，，将其牢靠。 。。。。。。
金沙城js93线路检测中心

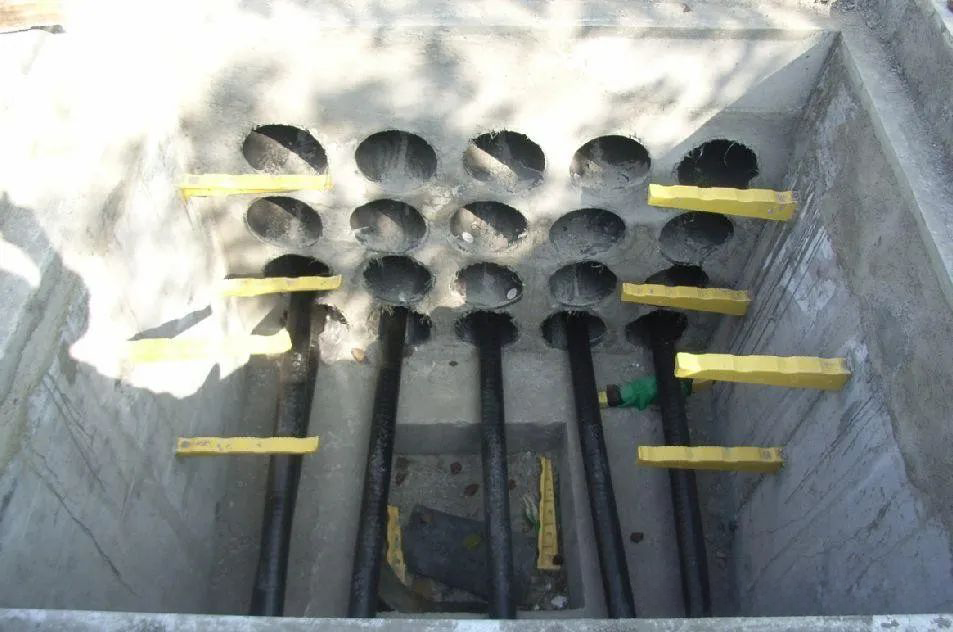

#04 在管子内里举行电缆敷设
1、每一根管内只能穿入一根电力电缆 ，，，， ，，，并且注重在钢管里不可单独穿入交流单芯电缆。 。。。。。。
2、裸铠装控制电缆不得与其他外护层的电缆穿入统一根管。 。。。。。。
3、若是电缆被敷设在混凝土管、陶瓷管、石棉水泥管里 ，，，， ，，，应配备塑料护套电缆。 。。。。。。
4、管内敷设每隔50m应设人孔检查井 ，，，， ，，，井盖应为铁制且高于地面 ，，，， ，，，井内有积水池且可排水。 。。。。。。
5、若是长度小于30m ，，，， ，，，直线段管内径不应该小于电缆外径的2倍；；；；；若是有一个弯曲 ，，，， ，，，则应不小于2.5倍；；；；；有两个弯曲时 ，，，， ，，，应不小于3倍。 。。。。。。长度在30m以上时 ，，，， ，，，直线段管内径应不小于电缆外径的3倍。 。。。。。。
6、要确保管内没有积水 ，，，， ，，，没有梗塞杂物 ，，，， ，，，穿电缆时可以用滑石粉作为助滑剂。 。。。。。。
金沙城js93线路检测中心

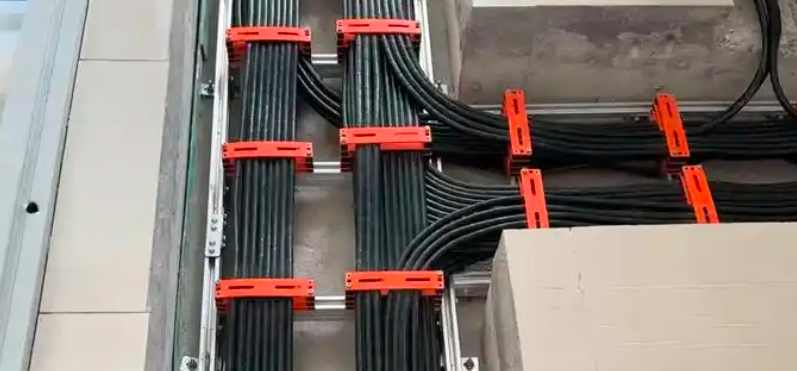

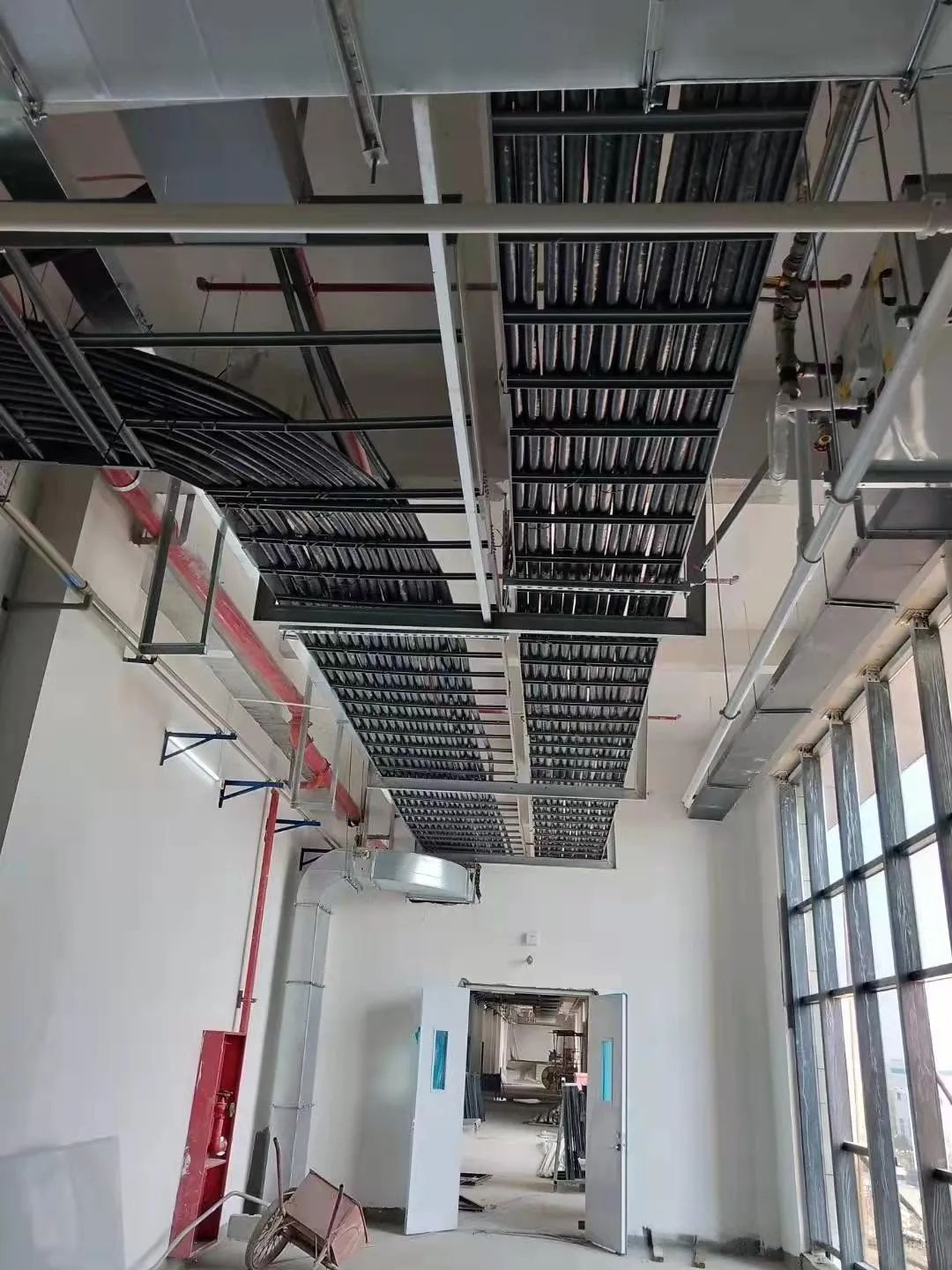

#05 在电缆槽架内里举行电缆敷设
1、电缆槽架多层装置时 ，，，， ，，，其上下层间距有下列划定：控制电缆槽架之间不小于200mm；；；；；电力电缆槽架之间应不小于300mm；；；；；弱电与强电槽架之间应不小于500mm；；；；；若有屏障 ，，，， ，，，可镌汰到300mm；；；；；槽架上部距顶棚或其他障碍物应不小于300mm。 。。。。。。
2、若是槽架要经由修建物的伸缩缝、沉降缝 ，，，， ，，，应该拉开100mm 的距离。 。。。。。。
3、槽架内横断面的填充率 ，，，， ，，，电力电缆不大于40% ，，，， ，，，控制电缆不大于50%。 。。。。。。
4、不可在统一桥架上敷设差别电压和差别用途的电缆 ，，，， ，，，例如 ，，，， ，，，强电和弱电电缆、高压和低压电缆、向统一级负荷供电的双路电源电缆、应急照明和正常照明的电缆等。 。。。。。。若是由于条件的限制 ，，，， ，，，必需将差别电压和差别用途的电缆敷设在统一层桥架上时 ，，，， ，，，要使用隔板隔离且将其用途标明。 。。。。。。
5、不应将电缆桥架敷设在侵蚀性液体的下方和侵蚀气体或热力管道的上方 ，，，， ，，，不然必需接纳防腐电缆或用隔热质料对其举行隔离。 。。。。。。
金沙城js93线路检测中心

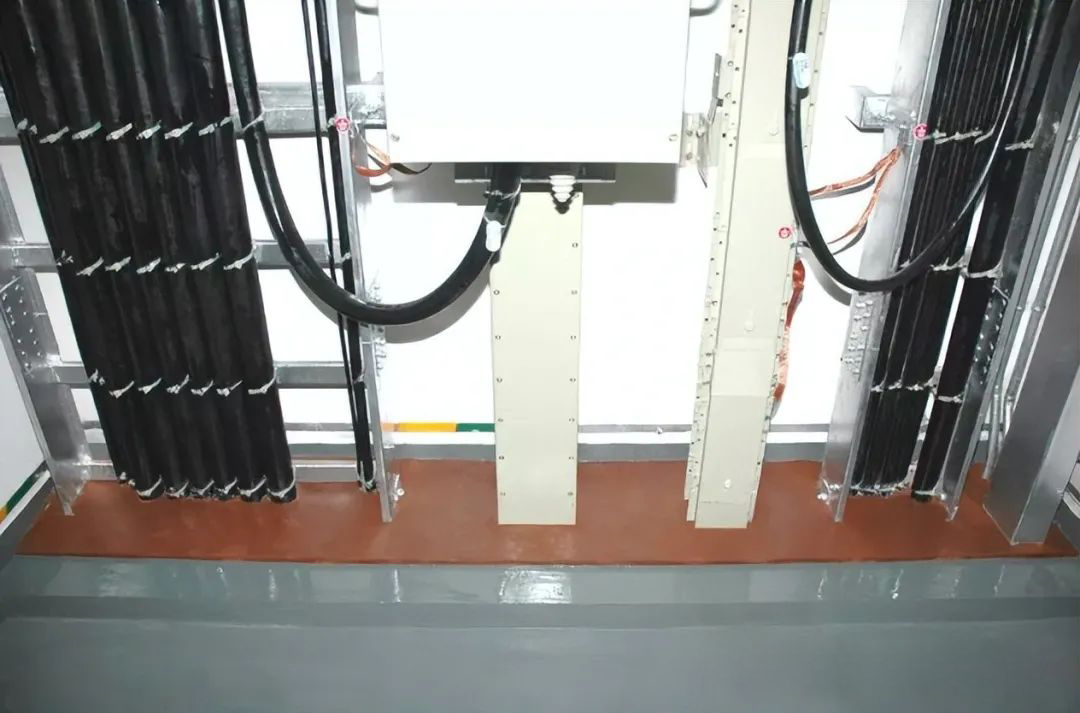

#06 在电气竖井内里举行电缆敷设
1、先整理井内杂物 ，，，， ，，，并检查预埋件、�；；；；；す苡形奕毕荨� 。。。。。。
2、展放电缆时 ，，，， ，，，应把电缆盘放在底层 ，，，， ，，，凭证从下往上的顺序牵引。 。。。。。。上引电缆时 ，，，， ，，，一是要注重弯曲半径 ，，，， ，，，二是要在层层出口处用力提拉电缆 ，，，， ，，，不得只在上层提拉牵引 ，，，， ，，，使拉力过于集中而损伤电缆。 。。。。。。
3、在井内排列、牢靠和间距等方面的敷设要求 ，，，， ，，，大致上等同于在电缆沟内敷设。 。。。。。。
金沙城js93线路检测中心

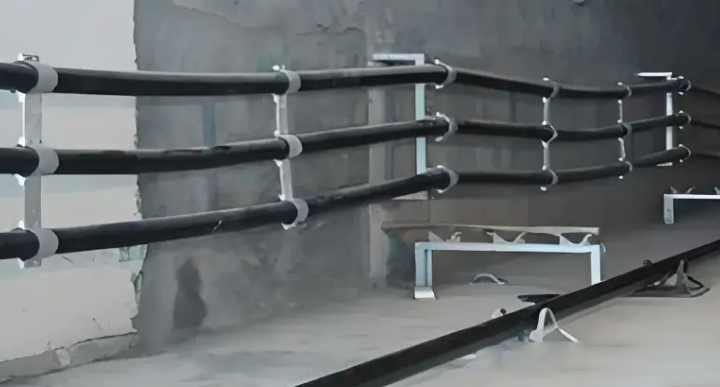

#07 沿着修建物外貌举行电缆敷设
1、在引入装备、穿越修建物或者楼板时都应该配备�；；；；；す堋� 。。。。。。
2、电缆的牢靠可凭证电缆的几多牢靠在支架上或直接牢靠在墙上、顶板上。 。。。。。。
3、通常展放电缆接纳的是人工牵引展放的要领 ，，，， ，，，要注重应有专人在转角、穿越墙体和楼板时举行操作。 。。。。。。
金沙城js93线路检测中心
