风电知识 | 风电机组等效疲劳载荷盘算

宣布时间：2025-02-11 14:43:08人气：

等效疲劳载荷盘算

1.概述
凭证Germanischer Lloyd Industrial Services GmbH: Guideline for the Certiication of Wind Turbines edition 2010, Table 4.B.2

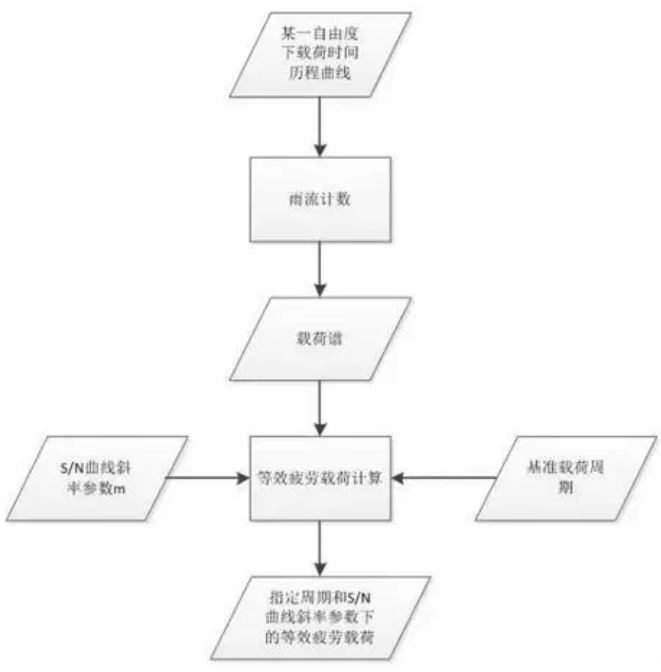

2.流程

3.等效疲劳载荷盘算

3.1 盘算输入

1.S/N曲线斜率参数m
２.所需盘算载荷偏向的雨流后载荷谱
３.基准载荷周期，，，，，，本例设置为5e+6次

3.2 盘算原则

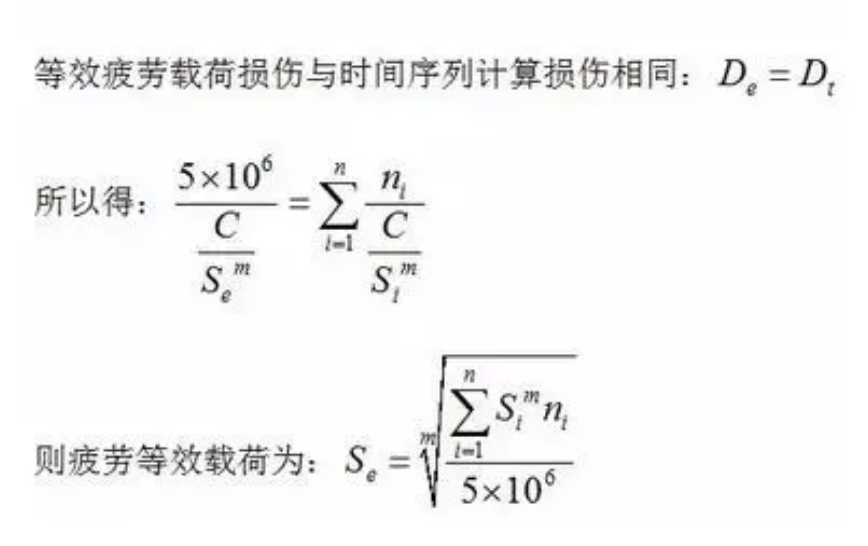

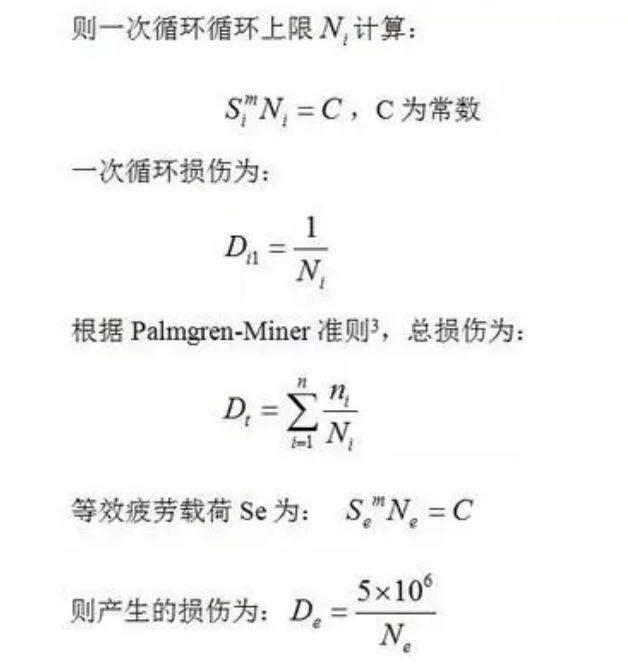

指定S/N曲线斜率参数m和基准载荷周期的等效疲劳载荷在对应m值和基准载荷周期下的疲劳损伤即是载荷时间序列盘算的疲劳总损伤。。。。。

3.3 算例
雨流后的载荷谱为：

4.输出

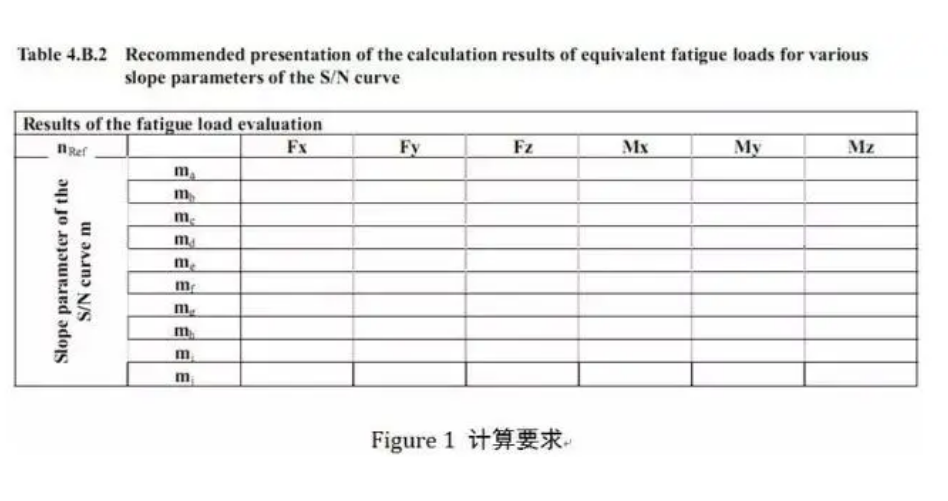

凭证第三节约程，，，，，，盘算出一个S/N曲线斜率m值下一个载荷偏向的等效疲劳载荷，，，，，，凭证第一节引用的GL2010要求，，，，，，需要给出6个自由度下差别S/N曲线斜率m值下的等效疲劳载荷。。。。。
