配电变压器凭证装置位置分为室内和室外。。。。。。。。

室外装置分为台墎式、杆塔式和落地式（含预装式）。。。。。。。。

1.1.2 台墩式

       台墩式是在变压器杆下面用砖石砌成0.5-1m的四方墩台，，，，，，，，将变压器放在上面。。。。。。。。一样平常装置315KVA以上的变压器。。。。。。。。

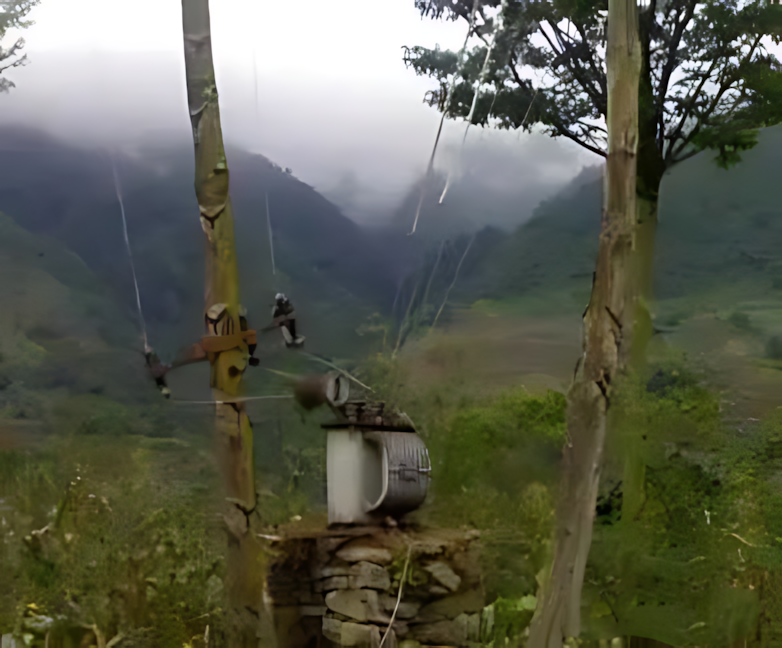

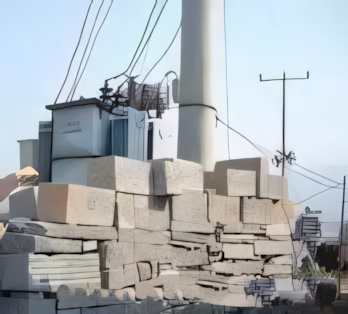

       让各人看看原来农村装置浅易的台墩式变压器：

台墩式变压器装置应注重：


（1）变压器周围应装设不低于1.8m的牢靠的遮栏或砌围墙，，，，，，，，门应加锁并由专人保管。。。。。。。。

（2）遮栏、围墙距变压器应有足够的清静操作距离。。。。。。。。

（3）应在电杆或围墙上悬挂“高压危险，，，，，，，，不许攀缘”等忠言牌，，，，，，，，避免人、畜靠近。。。。。。。。

       台墩式装置的优点：造价低，，，，，，，，便于维护磨练。。。。。。。。弱点：占地较多，，，，，，，，周围要装设遮栏，，，，，，，，小动物易爬到带电部分上去，，，，，，，，易爆发受外力破损事故。。。。。。。。

 1.1.3 落地式

       落地式是指将变压器直接放在地面上，，，，，，，，高压引下线、跌落式熔断器和避雷器等均在线路终端杆上。。。。。。。。

落地式变压器装置应注重：


（1）变压器周围必需装设可靠的遮栏，，，，，，，，门要加锁并由专人保管。。。。。。。。

（2）遮栏外须挂“高压危险，，，，，，，，不许攀缘”等忠言牌。。。。。。。。

（3）因变压器的带电部分距地面很低，，，，，，，，因此必需在切断电源后方可进入遮栏内。。。。。。。。

1.2 电按按冷却方法分类

       凭证冷却方法分可分为油浸式和干式变压器。。。。。。。。

       油浸式变压器依赖油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。。。。。。。。干式变压器依赖空气对流举行自然冷却或增添风机冷却，，，，，，，，多用于高层修建、高速收费站点用电及局部照明、电子线路等小容量变压器。。。。。。。。

1.2.1 油浸式变压器按外壳型式分为：


1) 非关闭型油浸式变压器：主要有S8、S9、S10等系列产品，，，，，，，，在工矿企业、农业和民用修建中普遍使用。。。。。。。。

2) 关闭型油浸式变压器：主要有S9、S9-M、S10-M 等系列产品，，，，，，，，多用于石油、化工行业中多油污、多化学物质的场合。。。。。。。。

3) 密封型油浸式变压器：主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列产品，，，，，，，，可做工矿企业、农业、民用修建等种种场合配电之用。。。。。。。。

1.2.2干式变压器按绝缘介质分为：


1) 包封线圈式干式变压器：主要有SCB8、SC（B）9、SC（B）10、SCR-10 等系列产品，，，，，，，，适用于高层修建、商业中心、机场、车站、地铁、医院、工厂等场合。。。。。。。。

2) 非包封线圈干式变压器：主要有SG10 等系列产品，，，，，，，，适用于高层修建、商业中心、机场、车站、地铁、石油化工等场合。。。。。。。。

1.3 电调压方法分类

       凭证调压方法可分为有载调压和无载调压。。。。。。。。

       所谓无载调压和有载调压都是指的变压器分接开关调压方法。。。。。。。。区别在于无载调压开关不具备带负载转换档位的能力，，，，，，，，调档时必需使变压器停电。。。。。。。。而有载分接开关则可带负荷切换档位。。。。。。。。

1.4 相数分类

       凭证相数分为单相变压器和三相变压器。。。。。。。。

       单相变压器单相变压器即一次绕组和二次绕组均为单相绕组的变压器。。。。。。。。单相变压器结构简朴、体积小、消耗低，，，，，，，，主要是铁损小，，，，，，，，相宜在负荷密度较小的低压配电网中应用和推广。。。。。。。。

       三相变压器用于三相系统的升、降电压。。。。。。。。三相变压器，，，，，，，，一样平常初级有三个绕组，，，，，，，，其接法分为三角形和星形、延边三角形等，，，，，，，，三个绕组上的电压相位互差120度，，，，，，，，也就是常见的三相380伏接线方法，，，，，，，，其铁芯古板的是三相三芯柱、三相五芯柱、渐开线形等形式。。。。。。。。

2. 事情原理

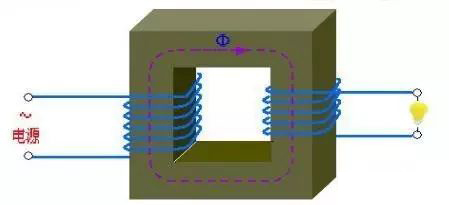

       变压器由铁芯（或磁芯）和线圈组成，，，，，，，，线圈有两个或两个以上的绕组，，，，，，，，其中接电源的绕组叫初级线圈，，，，，，，，其余的绕组叫次级线圈。。。。。。。。它可以变换交流电压、电流和阻抗。。。。。。。。最简朴的铁心变压器由一个软磁质料做成的铁心及套在铁心上的两个匝数不等的线圈组成，，，，，，，，如下图所示。。。。。。。。

       铁心的作用是增强两个线圈间的磁耦合。。。。。。。。为了镌汰铁内涡流和磁滞消耗，，，，，，，，铁心由涂漆的硅钢片叠压而成;两个线圈之间没有电的联系，，，，，，，，线圈由绝缘铜线（或铝线）绕成。。。。。。。。一个线圈接交流电源称为初级线圈（或原线圈），，，，，，，，另一个线圈接用电器称为次级线圈（或副线圈）。。。。。。。。现实的变压器是很重大的，，，，，，，，不可阻止地保存铜损（线圈电阻发热）、铁损（铁心发热）和漏磁（经空气闭合的磁感应线）等，，，，，，，，为了简化讨论这里只先容理想变压器。。。。。。。。理想变压器建设的条件是：忽略漏磁通，，，，，，，，忽略原、副线圈的电阻，，，，，，，，忽略铁心的消耗，，，，，，，，忽略空载电流（副线圈开路原线圈线圈中的电流）。。。。。。。。例如电力变压器在满载运行时（副线圈输出额定功率）即靠近理想变压器情形。。。。。。。。

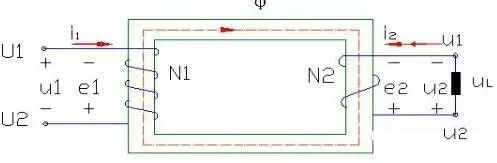

       变压器是使用电磁感应原理制成的静止用电器。。。。。。。。当变压器的原线圈接在交流电源上时，，，，，，，，铁心中便爆发交变磁通，，，，，，，，交变磁通用φ体现。。。。。。。。原、副线圈中的φ是相同的，，，，，，，，φ也是简谐函数，，，，，，，，表为φ=φmsinωt。。。。。。。。由法拉第电磁感应定律可知，，，，，，，，原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt。。。。。。。。式中N1、N2为原、副线圈的匝数。。。。。。。。由图可知U1=-e1，，，，，，，，U2=e2（原线圈物理量用下角标1体现，，，，，，，，副线圈物理量用下角标2体现），，，，，，，，其复有用值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，，，，，，，，令k=N1/N2，，，，，，，，称变压器的变比。。。。。。。。由上式可得U1/ U2=-N1/N2=-k，，，，，，，，即变压器原、副线圈电压有用值之比，，，，，，，，即是其匝数比并且原、副线圈电压的位相差为π。。。。。。。。

进而得出：


U1/U2=N1/N2

在空载电流可以忽略的情形下，，，，，，，，有I1/ I2=-N2/N1，，，，，，，，即原、副线圈电流有用值巨细与其匝数成反比，，，，，，，，且相位差π。。。。。。。。

进而可得


I1/ I2=N2/N1

理想变压器原、副线圈的功率相等P1=P2。。。。。。。。说明理想变压器自己无功率消耗。。。。。。。。现实变压器总保存消耗，，，，，，，，其效率为η=P2/P1。。。。。。。。电力变压器的效率很高，，，，，，，，可达90%以上。。。。。。。。

3. 特征参数

额定容量


指变压器事情状态下的输出功率，，，，，，，，用视在功率体现。。。。。。。。用SN 体现，，，，，，，，单位为KVA或VA。。。。。。。。

额定电压


指单相或三相变压器出线端子之间施加的电压值。。。。。。。。用UN体现，，，，，，，，单位为KV或V。。。。。。。。一次额定电压用UN1 体现，，，，，，，，二次额定电压用UN2体现。。。。。。。。

额定电流


指在额定容量和允许温升条件下，，，，，，，，通过变压器一、二次绕组出线端子的电流，，，，，，，，用IN体现，，，，，，，，单位KA或A。。。。。。。。一次绕组电流用IN1体现，，，，，，，，二次绕组电流用IUN21 体现。。。。。。。。

额定频率


批变压器设计时所划定的运行频率。。。。。。。。用ƒN 体现，，，，，，，，单位赫兹（HZ）。。。。。。。。我国划定额定频率为50HZ。。。。。。。。

空载消耗


空载消耗也叫铁损，，，，，，，，指当以额定频率的宝宝电压施加于一侧绕组的端子上，，，，，，，，别一侧绕组出线开路时，，，，，，，，变压器所吸收的有功功率，，，，，，，，用P0体现，，，，，，，，单位为W或KW。。。。。。。。�？？？？？？赵叵�耗主要为铁芯中磁滞消耗和涡流消耗，，，，，，，，其值巨细与铁芯材质、制作工艺亲近相关，，，，，，，，一样平常以为一台变压器的空载消耗不会随负荷巨细的转变而转变。。。。。。。。

空载电流


变压器次级开路时，，，，，，，，初级仍有一定的电流，，，，，，，，这部分电流称为空载电流。。。。。。。。�？？？？？？赵氐缌饔纱呕�电流（爆发磁通）和铁损电流（由铁芯消耗引起）组成。。。。。。。。关于50Hz电源变压器而言，，，，，，，，空载电流基本上即是磁化电流。。。。。。。。用I0体现。。。。。。。。通常用空载电流占额定电流的百分数体现，，，，，，，，即I0（%）=（I0/IN）×100%。。。。。。。。变压器容量越大，，，，，，，，数值越小。。。。。。。。

负载消耗


负载消耗也叫短路消耗、铜损，，，，，，，，是指当带分接的绕组接在其主分接位置上并接入额定频率的电压，，，，，，，，另一侧绕组的出线端子短路，，，，，，，，流过绕组出线端子的电流为额定电流时，，，，，，，，变压器所消耗的有功功率，，，，，，，，用PK体现。。。。。。。。单位为W或KW。。。。。。。。负载消耗的巨细取决于绕组的材质等，，，，，，，，运行中的负载消耗巨细随负荷的转变而转变。。。。。。。。

变比


批变压器高压侧额定电压与低压侧额定电压之比，，，，，，，，即UN1/UN2。。。。。。。。

绝缘电阻


体现变压器各线圈之间、各线圈与铁芯之间的绝缘性能。。。。。。。。绝缘电阻的崎岖与所使用的绝缘质料的性能、温度崎岖和湿润水平有关.

阻抗电压（%）


把变压器的二次绕组短路,在一次绕组逐步升高电压,当二次绕组的短路电流即是额定值时,此时一次侧所施加的电压.一样平常以额定电压的百分数体现.

相数


三相开头以S体现，，，，，，，，单相开头以D体现。。。。。。。。

联络组标号


凭证变压器一、二次绕组的相位关系,把变压器绕组毗连成州�植畋鸬淖楹�,称为绕组的联络组。。。。。。。。为了区别差别的联络组,常接纳时钟体现法,即把高压侧线电压的相量作为时钟的长针,牢靠在12上,低压侧线电压的相量作为时钟的短针,看短针指在哪一个数字上,就作为该联络组的标号.如Dyn11体现一次绕组是（三角形）联络，，，，，，，，二次绕组是带有中心点的（星形）联络，，，，，，，，组号为(11)点。。。。。。。。

4. 产品型号


4.1 产品种别代号


O-自耦变压器，，，，，，，，通用电力变压器不标

H-电弧炉变压器

C-感应电炉变压器

Z-整流变压器

K-矿用变压器

Y-试验变压器

4.2 相数


D-单相变压器

S-三相变压器




4.3 冷却方法


F-风冷式

W-水冷式

注：油浸自冷式和空气自冷式不标注

4.4 油循环方法


N―自然循环

O―强迫导向循环

P―强迫循环

4.5 绕组数


S―三绕组

注：双绕组不标注

4.6 导线质料


L―铝绕组

注：铜绕组不标注



4.7 调压方法


Z―有载调压

注：无载调压不标注

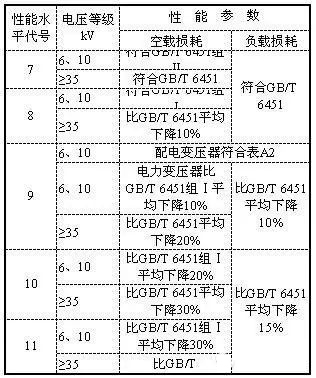

4.8 性能水平代号（设计序号）



4.9 特殊用途或特殊结构代号


Z――低噪声用；；；；；；；

L――电缆引出

X――现场组装式；；；；；；；

J――中性点为全绝缘；；；；；；；

CY――发电厂自用变压器

4.10 变压器的额定容量


变压器的额定容量，，，，，，，，单位为KVA。。。。。。。。

4.11 变压器的额定电压


变压器的额定容量，，，，，，，，单位为KV。。。。。。。。

5. 常用变压器

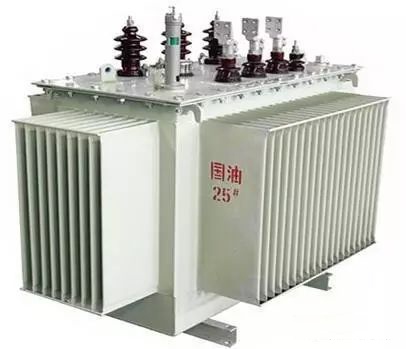

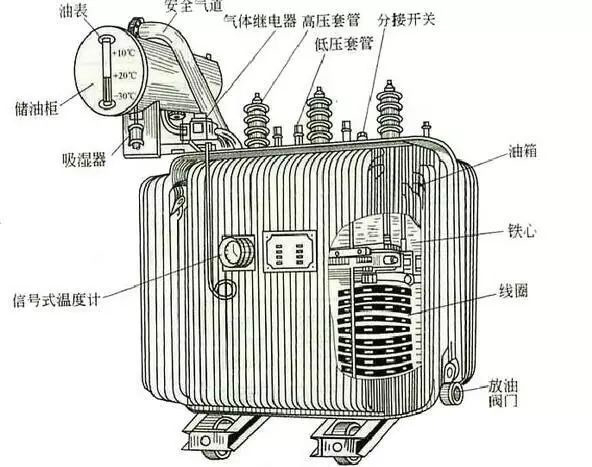

5.1 油浸式变压器

       配电变压器为工矿企业与民用修建供配电系统中的主要装备之一，，，，，，，，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压。。。。。。。。此类产品适用于交流50（60）Hz，，，，，，，，三相最大额定容量2500kVA（单相最大额定容量833kVA，，，，，，，，一样平常不推荐使用单相变压器），，，，，，，，可在户内（外）使用，，，，，，，，容量在315kVA 及以下时可装置在杆上，，，，，，，，情形温度不高于40℃，，，，，，，，不低于-25℃，，，，，，，，最高日平均温度30℃，，，，，，，，最高年平均温度20℃，，，，，，，，相对湿度不凌驾90%（情形温度25℃），，，，，，，，海拔高度不凌驾1000m。。。。。。。。

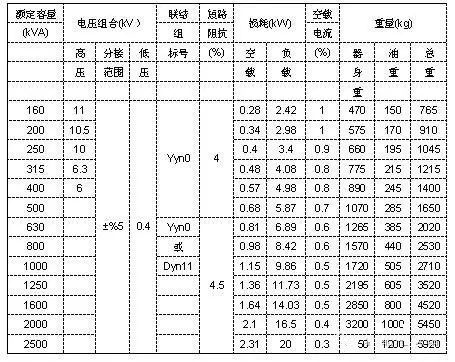

10kV级S11系列配电变压器手艺参数：

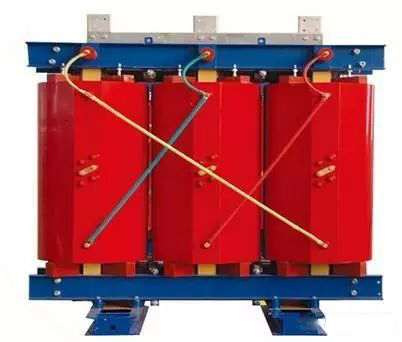

5.2 干式变压器

       干式变压器普遍用于局部照明、高层修建 、机场，，，，，，，，码头CNC机械装备等场合，，，，，，，，简朴的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。。。。。。。。冷却方法分为自然空气冷却（AN）和强迫空气冷却（AF）。。。。。。。。自然空冷时，，，，，，，，变压器可在额定容量下恒久一连运行。。。。。。。。强迫风冷时，，，，，，，，变压器输出容量可提高50%。。。。。。。。适用于断续过负荷运行，，，，，，，，或应急事故过负荷运行；；；；；；；由于过负荷时负载消耗和阻抗电压增幅较大，，，，，，，，处于非经济运行状态，，，，，，，，故不应使其处于长时间一连过负荷运行。。。。。。。。

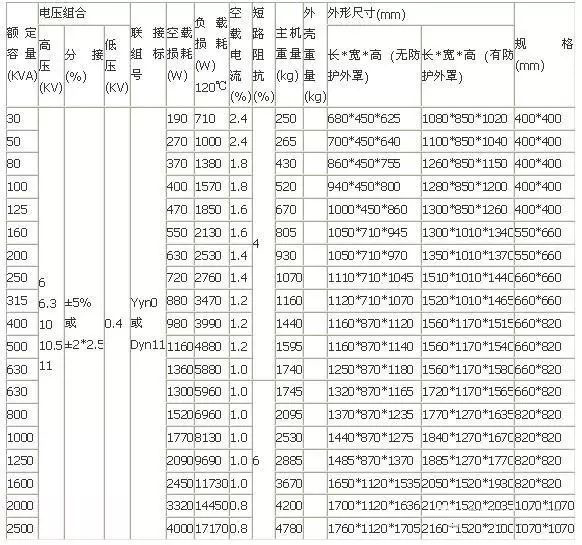

10kV级SCB10系列配电变压器手艺参数：

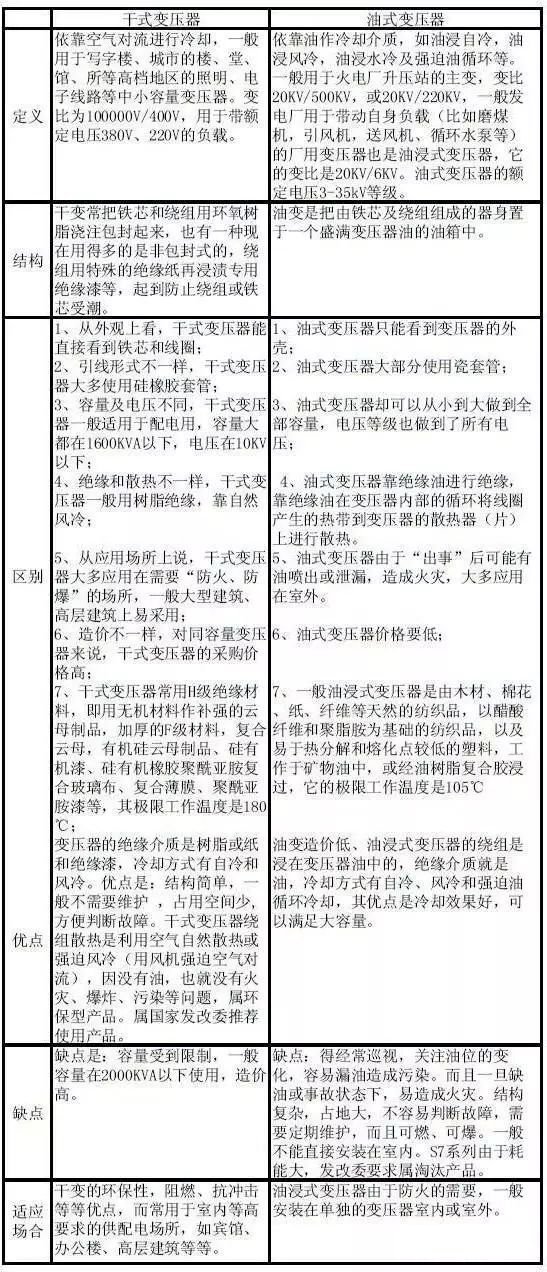

5.3 干式变压器与油式变压器较量

6.箱变（组合箱式变电站）


6.1概述

       箱式变电站，，，，，，，，又叫预装式变电所或预装式变电站。。。。。。。。是一种高压开关装备、配电变压器和低压配电装置，，，，，，，，按一定接线计划排成一体的工厂预制户内、户外紧凑式配电装备，，，，，，，，即将变压器降压、低压配电等功效有机地组合在一起，，，，，，，，装置在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全关闭、可移动的钢结构箱，，，，，，，，特殊适用于城网建设与刷新，，，，，，，，是继土建变电站之后崛起的一种崭新的变电站。。。。。。。。箱式变电站适用于矿山、工厂企业、油气田和风力发电站，，，，，，，，它替换了原有的土建配电房，，，，，，，，配电站，，，，，，，，成为新型的成套变配电装置。。。。。。。。

       近年来，，，，，，，，低压供电的负荷密度一直增大，，，，，，，，对供电的可靠性和质量也提出了很高的要求。。。。。。。。在这种情形下，，，，，，，，若是以某一较大容量的变电所为中心，，，，，，，，以低压向周围的用户供电，，，，，，，，将泯灭大宗的有色金属，，，，，，，，电能消耗很大，，，，，，，，还不可包管供电质量。。。。。。。。反之，，，，，，，，若是以高电压深入负荷中心，，，，，，，，在负荷中心建变电所，，，，，，，，就能缩短低压供电半径，，，，，，，，提高供电质量，，，，，，，，节约有色金属，，，，，，，，降低电能消耗。。。。。。。。在负荷中心最相宜建设箱式变电所。。。。。。。。

       高压／低压预装箱式变电站(所)也称为箱式变电所或组合式变电所（组合箱式变电站）、成套变电站、可移动变电站，，，，，，，，爆发于二十世纪七十年月，，，，，，，，海内已有若干厂家生产。。。。。。。。其结构概略上是一个箱式结构，，，，，，，，设有高压开关小室、变压器小室及低压配出开关小室三个部分，，，，，，，，额定电压为10、35kV，，，，，，，，可装置1600kVA及以下变压器。。。。。。。。其特点是：占地面积�。。。。。。。�；；；；；；；工厂化生产、速率快、质量好；；；；；；；施工速率快，，，，，，，，仅需现场施工基础部分；；；；；；；形状雅观，，，，，，，，能与住宅小区情形协调一致；；；；；；；顺应性强，，，，，，，，具有交流性，，，，，，，，便于标准化、系列化；；；；；；；维护事情量小，，，，，，，，节约投资。。。。。。。。

       因此，，，，，，，，箱式变电所无论外洋、海内都受到重视与接待，，，，，，，，可获得普各处应用，，，，，，，，是很是有远景的电气装备，，，，，，，，已被普遍用于工厂、矿山、油田、口岸、机场、车站、都会公共修建、集中住宅区、机关单位、学校、商业大厅和地下设施等场合。。。。。。。。

       现在，，，，，，，，海内州�植畋鹦秃诺淖楹鲜奖涞缯酒分中矶�，，，，，，，，其中包括户外式、户内式、全关闭型、半关闭型，，，，，，，，带走廊型、不带走廊型，，，，，，，，组合式、牢靠式、装置式，，，，，，，，干式变压器、油浸变压器，，，，，，，，终端供电、环网供电等，，，，，，，，可顺应差别用户的需要。。。。。。。。高压、变压器、低压三室的安排方法为目字形排列或品字形脱离计划。。。。。。。。高压室装备元件选用引进、国产或入口的环网柜、负荷开关加限流熔断器、真空断路器。。。。。。。。低压室由动力、照明、计量及无功赔偿柜组成。。。。。。。。透风散热设有电扇、温度自动控制器、防凝露控制器。。。。。。。。箱壳大都接纳通俗或热镀锌钢板、铝合金板，，，，，，，，骨架用成型钢焊接或用螺栓毗连。。。。。。。。





6.2分类

       箱变型式可分为欧式、美式和一体化式。。。。。。。。欧式箱变是将变压器作为一个单独部件，，，，，，，，集高压柜、变压器、低压柜三位一体，，，，，，，，按一定的接线计划组合在一个或几个箱体而组成紧凑型成套配电装置。。。。。。。。箱体有两种组成方法，，，，，，，，即“目”字形安排和“品”字形安排。。。。。。。。“目”字形安排的崎岖压室较宽，，，，，，，，便于实现环网或双电源接线的环网供电计划。。。。。。。。

       欧式箱变的高压室一样平常是由高压负荷开关、高压熔断器和避雷器等组成的，，，，，，，，可以举行停送电操作并且有过负荷和短路�；；；；；；；�。。。。。。。。低压室由低压空气开关、电流互感器、电流表、电压表等组成的。。。。。。。。变压器一样平常接纳 S9 或干式的等。。。。。。。。

       美式箱式组合变压器，，，，，，，，其结构分为前后两部分，，，，，，，，前部为接线柜，，，，，，，，接线柜内包括崎岖压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；；；；；；；后部是油箱体及散热片，，，，，，，，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。。。。。。。。箱体接纳全密封结构。。。。。。。。一体化箱变为最近海内厂家研制，，，，，，，，应用还不普遍，，，，，，，，为双层结构，，，，，，，，高、低压室置于变压器室上面。。。。。。。。

        欧式、美式和一体化式箱变各有优弱点，，，，，，，，欧式箱变的体积较大，，，，，，，，崎岖压开关和变压器都设于一个大壳体内，，，，，，，，散热条件差，，，，，，，，需装机械排风装置。。。。。。。。美式箱变由于变压器冷却片直接对外散热，，，，，，，，散热条件相对较好，，，，，，，，但其造型较欧式差，，，，，，，，其外观难与住宅小区等绿化情形配合。。。。。。。。一体化箱变占地更少，，，，，，，，优、弱点与美式箱变相似。。。。。。。。另外，，，，，，，，美式、一体化式箱变现海内只能制造630kVA容量以下的，，，，，，，，欧式箱变却可达1250kVA。。。。。。。。

通俗箱式变电所型号分为三类


（1）高压开关装备型号；；；；；；；

（2）干式变压器柜型号；；；；；；；

（3）低压开关装备型号。。。。。。。。

 前三位字母符号的意义是：


Z-组合式；；；；；；；B-变电站；；；；；；；N(W)-户内(户外，，，，，，，，可不加)；；；；；；；X-箱式；；；；；；；Y-移动式。。。。。。。。

6.3基本结构

       箱式变电站结构与种种接线装备所需空间有关。。。。。。。�；；；；；；；吠�、终端供电线路计划，，，，，，，，设计有关闭、半关闭两大类,崎岖装备室分为带操作走廊和不带操作走廊式结构，，，，，，，，可知足六种负荷开关、真空开关等恣意组合的需要。。。。。。。。高压室、变压器室、低压室为一字形排列，，，，，，，，凭证运输的要求设计有整体式和分单位拆装式两种。。。。。。。。

       箱体接纳钢板夹层(可填充石棉)和复合板两种，，，，，，，，顶盖喷涂彩砂乳胶。。。。。。。。箱体具有防雨性能。。。。。。。。为监视、磨练、替换装备需要设计通用门，，，，，，，，即可双扇开启也可单扇开启，，，，，，，，变压器室设有两侧开门的结构。。。。。。。。变压器小室有供变压器移动用的轨道(外壳显着处设置铭牌和危险标记)。。。。。。。。

       变电站的崎岖压侧均应装门，，，，，，，，且有足够的尺寸，，，，，，，，门向外拉，，，，，，，，门上有把手、锁、暗闩，，，，，，，，门的开启角度不小于90°，，，，，，，，门的开启有响应的连锁。。。。。。。。高压侧知足“五防”的要求。。。。。。。。不带电情形，，，，，，，，门开启后有可靠的接地装置，，，，，，，，在无电压信号指示时，，，，，，，，方能对带电部分举行磨练。。。。。。。。崎岖压侧门翻开后，，，，，，，，有照明装置，，，，，，，，确保操作磨练的清静。。。。。。。。

       外壳有透风孔和隔热步伐，，，，，，，，须要时可接纳散热步伐，，，，，，，，避免内部温度过高。。。。。。。。崎岖压开关装备小室内的空气温度应不致引起各元件的温度凌驾响应标准的要求。。。。。。。。同时还接纳步伐包管温度急剧转变时，，，，，，，，内部无结露征象爆发。。。。。。。。当有透风口时，，，，，，，，应有滤尘装置。。。。。。。。

       箱式变电所的收支线方法可为下列 4 种之一：倾轧线收支、电缆收支、倾轧线进电缆出、电缆进倾轧线出。。。。。。。。

       箱式变电所高压受电装备接纳高压负荷开关串接熔断器的计划，，，，，，，，这种计划现在在外洋城网配电领域里获得了普遍的应用，，，，，，，，特殊是作为箱式变电所高压受电�；；；；；；；ぜ苹�尤为相宜。。。。。。。。这主要是由于：


(1)这种�；；；；；；；ぜ苹�基本能知足大大都箱式变电所使用场合的负荷情形，，，，，，，，既能控制、分断正常负荷电流，，，，，，，，又能遭受和�；；；；；；；ざ搪饭收�。。。。。。。。

(2)由于体积小，，，，，，，，易于在有限的空间内实现高压环网计划，，，，，，，，从而更好地突出箱式站体积小的特点。。。。。。。。

(3)线路简朴，，，，，，，，维修保养事情量小，，，，，，，，特殊适合箱式变电所无人值班的现实使用情形

(4)本钱大大降低。。。。。。。。断路器本钱通常为相同额定参数负荷开关的2～3倍，，，，，，，，接纳高压负荷开关串接熔断器取代断路器突出了箱式站的自身特点，，，，，，，，增添了与土建变电所的竞争能力。。。。。。。。

       现在海内险些所有的生产厂，，，，，，，，都在使用这种高压�；；；；；；；ぜ苹�，，，，，，，，它是箱式变电所高压受电装备的生长偏向。。。。。。。。

       箱式变电所10kv配电装置常用负荷开关加熔断器和环网供电装置，，，，，，，，从相近倾轧线毗连到变压器高压端。。。。。。。。进线方法可接纳电缆线或倾轧绝缘线。。。。。。。。作为公用箱式变电所时，，，，，，，，箱式变电所的低压出线视变压器容量而定，，，，，，，，一样平常不凌驾4回，，，，，，，，最多不凌驾6回，，，，，，，，也可以一回总出线，，，，，，，，光邻近的配电室再举行分支供电。。。。。。。。作为自力用户用箱式变电所时，，，，，，，，可以接纳一回路供电。。。。。。。。

       干箱式变电所的过电压�；；；；；；；�，，，，，，，，现在大大都箱式变电所内都装有避雷器，，，，，，，，作为站内变压器和其他高压受电装备的过电压�；；；；；；；�。。。。。。。。

       海内箱式变电所变压器低压侧主开关大致接纳DZl0、DWl0、DWl5型3种自动开关，，，，，，，，低压侧支路上接纳的电器，，，，，，，，大致有BM、BT系列熔断器和DZ、DW系列自动开关。。。。。。。。在箱式变电所变压器容量为200～630kVA时，，，，，，，，接纳DWl0或DWl5作为低压主开关。。。。。。。。当容量凌驾800kVA时，，，，，，，，应只管选用DWl5开关。。。。。。。。

6.4常用箱式变压器先容

       美式箱式变是将变压器、负荷开关、�；；；；；；；び萌鄱掀鞯茸氨竿骋簧杓�，，，，，，，，变压器的绕组和铁芯、高压负荷开关及�；；；；；；；び萌鄱掀鞫荚谕骋怀渎�油的箱体内，，，，，，，，没有相对自力的崎岖压开关柜。。。。。。。。箱体为全密封结构，，，，，，，，接纳隐藏式高强度螺栓及硅胶来密封箱盖；；；；；；；而低压室另外自力设置于油箱外。。。。。。。。美式箱式变分为前、后两个部分，，，，，，，，前面为高、低压操作距离，，，，，，，，操作距离内包括有崎岖压套管、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、温度计、油位计、注油孔、放油阀等；；；；；；；后部为箱体及散热片。。。。。。。。

       欧式箱式变(预装式变电站)是将高压开关装备、配电变压器和低压配电装置安排在三个差别的隔室内，，，，，，，，通过电缆或母线来实现电气毗连的装备。。。。。。。。崎岖压开关柜相对自力紧凑组合并与变压器预装在可以吊装运输的箱体内，，，，，，，，变压器室、高压室及低压室都装有自力的门，，，，，，，，因而其体积比美式箱式变较大。。。。。。。。

       地埋式变压器是一种将变压器、高压负荷开关和�；；；；；；；と鄱掀鞯茸爸迷谟拖渲�中的紧凑形组合式配电设施，，，，，，，，装置时置于地坑之中。。。。。。。。它具有不占用空间、可以在一准时间内浸没在水中运行、免维护等特点，，，，，，，，有利于节约都会配电设施占地面积，，，，，，，，因此在城网刷新和建设中有普遍的应用远景。。。。。。。。
