10KV高压装备通例试验--【中国·金沙城js93线路检测中心(股份)有限公司-官方网站】

宣布时间：2024-01-30 16:19:02人气：
金沙城js93线路检测中心

相关界说

1.预防性试验：通过对年复一年的预防性试验所测得的效果的剖析 ，，，，，，，，可以反应出装备在现实运行中代表性参数的转变纪律 ，，，，，，，，为了发明运行中装备的隐患 ，，，，，，，，预防爆发事故或装备损坏 ，，，，，，，，对装备举行的检查、试验或监测。。。。。。。

2.制造厂出厂试验：已认定产品抵达了设妄想定的手艺条件和有关标准。。。。。。。

3.装置交接试验：确认了装备经由运输和装置、调试 ，，，，，，，，已经没有影响清静可靠运行的损伤。。。。。。。

4.绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄泄电流值之比 ，，，，，，，，用兆欧表直接测得绝缘电阻值。。。。。。。

特点：绝缘电阻可以发明绝缘的整体性和意会性受潮、意会性的集中缺陷。。。。。。。对局部缺陷反应不迅速。。。。。。。丈量值与温度有关 ，，，，，，，，在统一温度下举行较量（绝缘电阻随着温度升高降低）。。。。。。。

5.吸收比：在统一次试验中 ，，，，，，，，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15）。。。。。。。

特点：可以较量好地判隔离缘是否受潮 ，，，，，，，，适用于电容量大的装备 ，，，，，，，，不必举行温度换算。。。。。。。

6.极化指数：在统一次试验中 ，，，，，，，，10min时的绝缘电阻值与1min时的绝缘电阻值之比。。。。。。。

特点：可以很好地判隔离缘是否受潮 ，，，，，，，，适用于电容量特大的装备 ，，，，，，，，不必举行温度换算。。。。。。。

7.泄露电流测试和直流耐压测试:

丈量绝缘体的直流泄泄电流与丈量绝缘电阻的原理原理基内情同。。。。。。。差别的是直流走漏试验的电压一样平常比兆欧表电压高,并可以恣意调理,因而比兆欧表发明缺陷的有用性高,能迅速反应瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等。。。。。。。

特点：1）试验装备轻小。。。。。。。2）能同时丈量泄泄电流。。。。。。。3）对绝缘绝缘损伤较小。。。。。。。4)对绝缘的磨练不如交流下靠近现实。。。。。。。

8.介质损失角：介质损失是绝缘质料的一种特征 ，，，，，，，，介质损失很大时 ，，，，，，，，就会使介质的温度升高而老化 ，，，，，，，，甚至导致热击穿。。。。。。。以是介质损失（耗）的巨细就反应了介质的优劣状态。。。。。。。当电气装备绝缘受潮、老化时 ，，，，，，，，有功电流IR增大 ，，，，，，，，tgδ也增大 ，，，，，，，，通过丈量tgδ可以反应出绝缘的整体性缺陷。。。。。。。

9.交流耐压试验：交流耐压试验是对电气装备绝缘外加交流试验电压,试验电压比额定电压高 ，，，，，，，，并一连一准时间 ，，，，，，，，一样平常为一分钟。。。。。。。交流耐压是一种最切合电气装备的现实运行条件的试验 ，，，，，，，，是各项绝缘试验中具有决议性意义的试验。。。。。。。交流耐压试验是一种破损性试验 ，，，，，，，，同时在加试验电压时会引起绝缘内部的累积效应。。。。。。。做试验时形成的放电通道不会随电压的消逝而消逝 ，，，，，，，，而直流耐压试验不保存累积效应。。。。。。。

注重事项：

（1）必需在的非破损性试验都及格后才华举行此项试验 ，，，，，，，，若是有缺陷在（受潮）应扫除后举行。。。。。。。

（2）对大型装备做试验要核算试验装备容量。。。。。。。

（3）对注油电气装备已经由充分静止。。。。。。。

（4）对大型装备做试验要注重装备温度和情形温度是否一致 ，，，，，，，，纷歧致要划分作好纪录。。。。。。。试验历程中发明下列征象 ，，，，，，，，阻止试验 ，，，，，，，，断开电源：

①电压表指针摆动很大。。。。。。。

②毫安表指示急剧增添。。。。。。。

③觉察绝缘烧焦或冒烟征象。。。。。。。

④被试装备爆发不正常的响声。。。。。。。

⑤外貌放电、空气击穿等。。。。。。。

剖析判断：

（1）以不爆发击穿为及格。。。。。。。瓷质绝缘击穿应连忙破损掉 ，，，，，，，，或作永世性记号。。。。。。。

（2）耐压试验后的绝缘电阻降低值大于30%为绝缘不良。。。。。。。

（3）试验竣事 ，，，，，，，，切断电源 ，，，，，，，，放电后连忙用手触摸绝缘如泛起普遍或局部发热以为绝缘不良。。。。。。。

（4）交流工频耐压通过 ，，，，，，，，不可说明线圈的匝间和层间绝缘没有问题 ，，，，，，，，须要时增补其它试验。。。。。。。

10.直流耐压试验：在直流电压作用下 ，，，，，，，，电缆绝缘中的电压按绝缘电阻漫衍 ，，，，，，，，当在电缆中有生长性局部缺陷时 ，，，，，，，，大部分电压将加在与缺陷串联未损坏部分上 ，，，，，，，，以是 ，，，，，，，，从这种意义上来说直流耐压比交流耐压更容易发明局部缺陷。。。。。。。

11.泄泄电流的测试：与直流耐压试验同时举行。。。。。。。二者试验及意义不相同 ，，，，，，，，但使用的装备和试验的接线完全相同 ，，，，，，，，以是是可以同时举行的。。。。。。。直流耐压试验主要检查的是机械损伤、气泡、绝缘干枯、包缠缺陷等。。。。。。。直流耐压试验关于绝缘劣化、受潮等情形的检查较量有用。。。。。。。

引用标准

下列标准所包括的条文 ，，，，，，，，通过在本标准中引用而组成为本标准的条文。。。。。。。本标准出书时 ，，，，，，，，所示版本均为有用。。。。。。。所有标准都会被修订 ，，，，，，，，使用本标准的各方应探讨使用下列标准最新版本的可能性。。。。。。。

DL/T596－1996 电力装备预防性试验规程

GB 50150—1991 电气装置装置工程电气装备交接试验标准

GB/T 311—1997 高压输变电装备缘配合

GB/T 507—1986 绝缘油介电强度丈量法

GB 1094.1~.2—1996、GB 1094.3~.5电力变压器

GB 2536—1990 变压器油

GB 5583—1985 互感器局部放电丈量

GB 5654—1985 液体绝缘质料工频相对介电常数、介质消耗因数和体积电阻率的丈量

GB 6450—1986 干式电力变压器

GB/T 7595—2000 运行中变压器油质量标准

GB/T 17623—1998 绝缘油中消融气体组分含量的气相色谱测定法

GB 11022—1989 高压开关装备和控制装备标准的共用手艺条件

GB 11023—1989 高压开关装备六氟化硫气体密封试验导则

GB 11032—2000 交流无间隙金属氧化物避雷器

GB 12022—1989 工业六氟化硫

DL/T 423—1991 绝缘油中含宇量丈量—真空压差法

DL/T 429.9—1991 电力系统油质试验要领绝缘油介电强度丈量法

DL/T 450—1991 绝缘油中含宇量的丈量要领（二氧化碳洗脱法）

DL/T 459—2000 电力系统直流电源柜订货手艺条件

DL/T 492—1992发电机定子绕组环氧粉云母绝缘老化判断导则

DL/T 593—1996 高压开关装备的共用订货手艺导则

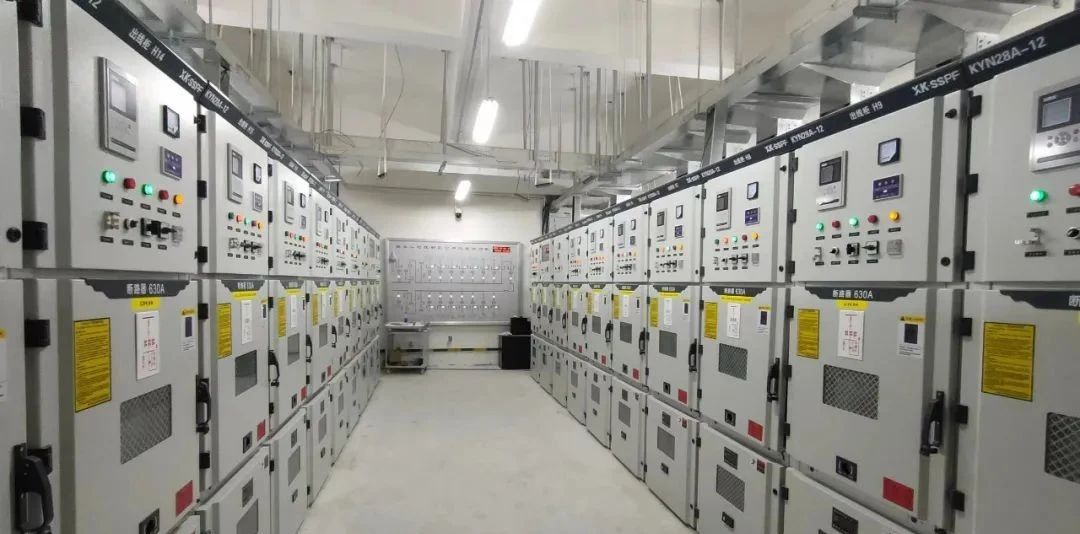

高压装备通例试验

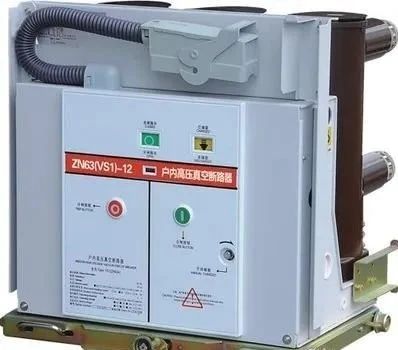

一.高压真空断路器

断路器：电气工程中不可缺氨赡电气元件 ，，，，，，，，是主要的一次装备 ，，，，，，，，在正常的情形下切、合高压电路 ，，，，，，，，在故障的情形下开断重大的故障电流 ，，，，，，，，断路器又是要害的操作装备。。。。。。。在高压配电系统的断路器担负着大面积的供电 ，，，，，，，，它关系到电力供应是否正常的要害 ，，，，，，，，也是经常泛起问题和爆发故障的器件之一。。。。。。。

主要有：油断路器、真空断路器和SF6气体断路器 ，，，，，，，，主要先容真空断路器。。。。。。。

金沙城js93线路检测中心

1.高压真空断路器的交接试验项目

（1）绝缘电阻测试

（2）导电回路电阻测

（3）线圈直流电阻丈量

（4）机械特征试验

（5）工频耐压试验

2.高压真空断路器的交接试验内容

（1）绝缘电阻测试

试验仪器：2500V兆欧表

试验标准：测试前应将支持绝缘子擦清洁 ，，，，，，，，使用2500V的兆欧表。。。。。。。

①要丈量相与相之间的绝缘电阻 ，，，，，，，，

②相与地之间的绝缘电阻。。。。。。。

试验标准：①6～15KV不应少于1000MΩ；；；；；②22～220KV不小于3000 MΩ。。。。。。。

（2）导电回路电阻丈量

试验仪器：导电回路电阻测试仪

试验标准：丈量效果一样平常不大于50μΩ（一样平常不大于1.2倍出厂报告）。。。。。。。

（3）跳闸、合闸线圈直流电阻丈量

试验仪器：直流电阻测试仪

试验标准：比照出厂报告

（4）机械特征试验

试验仪器：高压开关机械特征测试仪

试验要领：

1）合闸、分闸时间的丈量

合闸、分闸时间与合、分闸的速率有关 ，，，，，，，，与机械的结构、机械的摩擦力及机械势能能量等有关。。。。。。。

试验标准：比照出厂报告

2）合闸、分闸平均速率的丈量

合闸平均速率0.6m/s左右为宜 ，，，，，，，，分闸平均速率0.95～1.2m/s为宜。。。。。。。

试验标准：比照出厂报告

3）合、分闸差别期性试验

试验标准：合、分闸差别期性不大于2ms。。。。。。。

4）合闸弹跳时间

试验标准：合闸弹跳时间小于2ms。。。。。。。

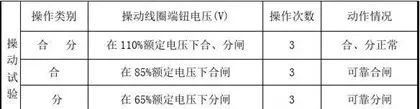

5）操作机构的行动电压测试

金沙城js93线路检测中心

（5）工频耐压试验

试验仪器：交流耐压装备

1）试验前 ，，，，，，，，举行绝缘测试 ，，，，，，，，交流耐压试验是在断路器特征试验完成后举行的 ，，，，，，，，

2）断路器要做两次试验 ，，，，，，，，举行断口间耐压试验（真空度耐压试验）和整体地耐压试验：

①断口间试验时 ，，，，，，，，处于分闸位置 ，，，，，，，，三相下断口用导线封住 ，，，，，，，，与地相连 ，，，，，，，，上断口加42KV工频电压 ，，，，，，，，时间1分钟；；；；；

②整体耐压试验 ，，，，，，，，处于合闸位置 ，，，，，，，，三相断口用导线封住 ，，，，，，，，加42KV工频电压 ，，，，，，，，时间1分钟。。。。。。。

试验标准：1分钟内 ，，，，，，，，断路器不应爆发贯串性放电 ，，，，，，，，电流表指针稳固 ，，，，，，，，试验后 ，，，，，，，，绝缘测试及格。。。。。。。

3. SF6断路器试验

金沙城js93线路检测中心

4.隔脱离关试验

金沙城js93线路检测中心

5.负荷开关试验
金沙城js93线路检测中心

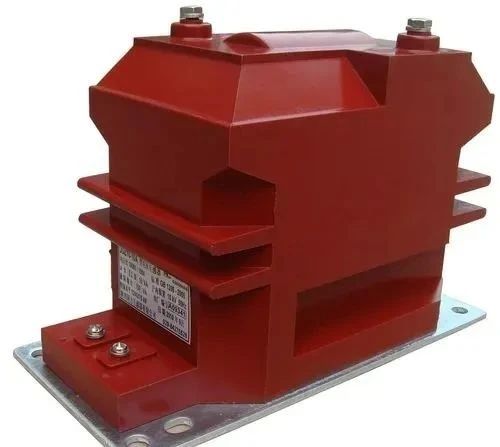

二.电压互感器（PT）

金沙城js93线路检测中心

电压互感器：用电磁感应原理 ，，，，，，，，将一次高电压按一定的比例 ，，，，，，，，酿成二次低电压 ，，，，，，，，再按比例折算反应一次电源情形 ，，，，，，，，是电力系统不可缺氨赡电气装备。。。。。。。现实是降压变压。。。。。。。岂论一次电压多高 ，，，，，，，，二次侧一律为100V ，，，，，，，，它的试验项目和要领类同于变压器 ，，，，，，，，较变压器简朴。。。。。。。

作用：用于丈量、计量、继电保�；；；；ぁ�。。。。。。与电压互感器配套使用100V交流电压表。。。。。。。

1.电压互感器的交接试验项目

（1）电压互感器线圈直流电阻测试

（2）电压互感器变压比测试

（3）电压互感器接线组别试验

（4）电压互感器线圈绝缘电阻测试

（5）电压互感器交流耐压试验

（6）电压互感器励磁特征试验

2.电压互感器的交接试验内容

（1）电压互感器线圈直流电阻测试；；；；；

试验仪器：直流电阻测试仪

试验标准：一次绕组直流电阻丈量值 ，，，，，，，，与换算到统一温度下的出厂值较量 ，，，，，，，，相差不宜大于10％。。。。。。。二次绕组直流电阻丈量值 ，，，，，，，，与换算到统一温度下的出厂值较量 ，，，，，，，，相差不宜大于15％。。。。。。。

（2）电压互感器变压比测试

试验仪器：变比自动测试仪

试验标准：必需切合设计要求。。。。。。。

（3）电压互感器接线组别及极性试验

试验仪器：变比自动测试仪

试验标准：必需与设计要求及铭牌上的标记和外壳上的符号相符。。。。。。。

（4）电压互感器绕组绝缘电阻测试

试验仪器：2500V兆欧表

丈量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；；；；；丈量时非被绕组、底座和外壳都应接地。。。。。。。

试验标准：绝缘电阻不宜低于1000 MΩ

（5）电压互感器交流耐压试验

试验仪器：交流耐压装备

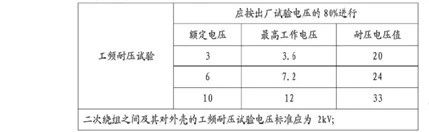

试验时被试绕组的引出线端头均应短接 ，，，，，，，，非被试绕组引出线端头应短路接地。。。。。。。分级绝缘试验电压：举行倍频感应耐压试验 ，，，，，，，，试验电压为出厂试验值的80% ，，，，，，，，关于三倍频 ，，，，，，，，试验时间是40秒。。。。。。。③倍频感应耐压试验前后 ，，，，，，，，应各举行一次额定电压时的空载电流及空载消耗丈量 ，，，，，，，，两次数据较量不应有显着差别。。。。。。。

全绝缘试验电压：

金沙城js93线路检测中心

二次绕组试验电压2kV（可用2500V兆欧表1min取代）

及格标准：耐压试验时代 ，，，，，，，，不应爆发放电和击穿征象。。。。。。。

（6）电压互感器励磁特征试验

试验仪器：交流耐压操作箱及电压表

试验标准：关于额定电压丈量点（100%）励磁电流不宜大于其出厂试验报告和型试验报告的丈量值的30% ，，，，，，，，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%。。。。。。。

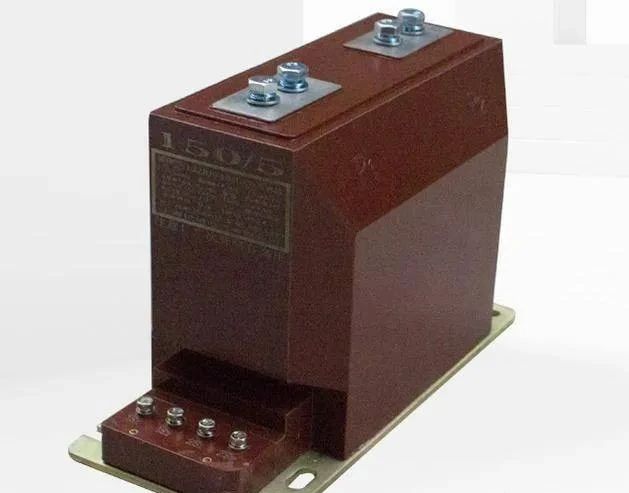

三.电流互感器（CT）

金沙城js93线路检测中心

1.电流互感器交接试验项目

（1）电流互感器线圈直流电阻测试；；；；；

（2）电流互感器变比测试

（3）电流互感器极性试验

（4）电流互感器保�；；；；は呷Ψ蔡卣魇匝�

（5）电流互感器线圈绝缘电阻测试

（6）电流互感器交流耐压试验

2.电流互感器的交接试验

（1）电流互感器线圈直流电阻测试

试验仪器：直流电阻测试仪

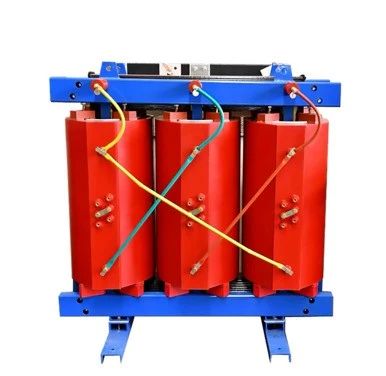

四、干式变压器

金沙城js93线路检测中心
干式变压器交接试验项目

1.直流电阻试验

2.工频耐压试验

3.变比试验.

4.倍频耐压试验(即常说的感应)

5.空载试验

6.负载试验

7.绝缘试验

    关于3-10KV干式变压器预防性试验 ，，，，，，，，1.崎岖压侧及线圈绝缘电阻丈量（一样平常用2500-5000V摇表丈量） ，，，，，，，，2.绕组的直流电阻（须要时高压线圈绕组每档直流电阻都测试）（用直流干式倍电桥丈量） ，，，，，，，，3.交流耐压试验（用交流耐压试验装备）。。。。。。。须要时 ，，，，，，，，还须做绝缘油击穿试验 ，，，，，，，，变比试验。。。。。。。

10kV干式变压器的预防性试验项目和标准如下：

绝缘电阻丈量：与以前所测的绝缘电阻值折算至统一温度下相较量 ，，，，，，，，应不低于前一次所测得的电阻值的70%。。。。。。。

绕组的直流电阻的测试标准如下：

630kVA以下的干式变压器 ，，，，，，，，相间差别一样平常不大于干式平均值的4%；；；；；线间差别一样平常不大于式平均值的2%。。。。。。。绝缘油电气强度试验：运行中油的试验标准为20kV。。。。。。。

交流耐压试验：10kV干式变压器为30kV；；；；；低压400V绕组4kV。。。。。。。泄泄电流一样平常不作划定 ，，，，，，，，但与历年数值举行较量不应有显着的转变。。。。。。。
