SF6气体接纳装置简介 ----Product introduction
SF6气体作为一种绝缘气体，，，， ，具有无毒、不可燃，，，， ，以及优异的绝缘特征，，，， ，其绝缘强度大大高于古板的绝缘气体，，，， ，并具有优异的灭弧性，，，， ，因此普遍应用于SF6电器。。。。 。由于SF6气体价钱腾贵，，，， ，且在电弧、电火花和电晕放电的作用下，，，， ，会剖析爆发有毒成份。。。。 。因此SF6电器装备应用时需要将SF6气体接纳。。。。 。本装置就是为了制造和维修SF6电器装备时，，，， ，接纳和充加SF6气体的一种专用装备。。。。 。
SF6气体接纳装置参数 ----Technical parameter
1.主要部件性能参数
2.简明参数表
3.主要手艺参数
| 序号 | 指标名称及单位 | HZHS-12Y-60-50 | |
| 1 | 电源AC | V | 380（三项五线、相序自动转换） |
| 2 | 额定最高储气压力（20℃） | MPa | ≤4 |
| 3 | 极限真空度 | Pa | ≤10 |
| 4 | 装置真空度坚持 | Pa | 在133 Pa压力坚持24h，，，， ，真空度值上升＜400 Pa |
| 5 | 压缩机抽气速率 | m3/h | 12m³/h |
| 6 | 抽气速率 | m3/h | 60 |
| 7 | 接纳装置顺应入口初压（20℃） | MPa | 0~1.0 |
| 8 | 电气装备接纳终压（20℃） | MPa | ≤53 Kpa |
| 9 | 接纳后气体油份控制 | μg/g | 国产油分＜10 |
| 10 | 装置年漏气率 | % | ＜1 |
| 11 | 装置一连无故障运转时间 | h | ≥1000 |
| 12 | 累积无故障运转时间 | h | ≥5000 |
| 13 | 噪声水平 | dB(A) | 整机≤75 |
| 14 | 理论储液能力 | KG | 50 |
| 15 | 冷冻液化压缩机 | 东贝 | |
| 16 | 储罐 | L | 50 |
| 17 | 接纳后气体水分(PPM/V) | PPM/V | 60 |
| 18 | 接纳后气体油分(PPM/V) | PPM/V | 10 |
| 19 | 干燥过滤方法 | 真空加热活化再生 | |
| 20 | 充气初压(pa) | pa | ≤133 |
| 21 | 充气终压(mpa) | mpa | 0.8 |
| 22 | 充气速率（m³/h） | m³/h | ≥5 |
| 23 | 气化方法 | 电加热自动温控 | |
| 24 | 整车型式 | 手推移动式 | |
| 25 | 冷却方法 | 风冷 | |
2.简明参数表
| 型号 | HZHS-12Y-60-50 |
| 真空泵抽速（m3/h） | 60 |
| 极限真空度（Pa） | 10 |
| 真空泵 | 国产双极真空泵 |
| SF6接纳压缩机（m3/h） | 12 |
| 压力（MPa） | 2.5 |
| 过滤器颗粒（微米） | 0.02 |
| 油份（PPM） | 高效 |
| 酸值（PPM） | 0.1 |
| 可水解氟化物（PPM） | 0.2 |
| 生物毒性 | 无 |
| 水份（PPM） | ≤60 |
| SF6纯度 | ≥99.9% |
| SF6贮罐 | 50L |
| SF6贮罐材质 | 碳钢 |
| 制冷系统 | 优质高效压缩机 |
| 真空计 | 数显 |
| 阀门 | 独吞手艺（内置蝶形密封，，，， ，确保多次开关不会漏气） |
1）接纳
接纳初压力≤0.8MPa
接纳终压力≤53KPa
接纳时间：对初压力0.8MPa的1 m3 SF6气体容积，，，， ，接纳至终压力53KPa，，，， ，接纳时间小于2.5小时。。。。 。
接纳终压力≤53KPa
接纳时间：对初压力0.8MPa的1 m3 SF6气体容积，，，， ，接纳至终压力53KPa，，，， ，接纳时间小于2.5小时。。。。 。
2）充气
对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，，，， ，充气时间小于0.8小时。。。。 。
3）抽真空
装置极限真空度小于即是10 Pa
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。。。。 。
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。。。。 。
4）贮存
贮存容器容积0.051m3
名义液态贮存量50kg
最高贮存压力3.8 MPa
名义液态贮存量50kg
最高贮存压力3.8 MPa
5）净化
对含水量1000PPM（体积比）以下的SF6气体，，，， ，经本装置一次接纳净化后，，，， ，水份小于60PPM（重量比），，，， ，油份小于10PPM（重量比）
6）年走漏率≤1%名义贮存量
7）噪声≤75dB(A)声压级
8）事情情形温度 -10°- 40℃
9）功率≤5KW
10）电源：交流三相五线制 50HZ 380V±10%
7）噪声≤75dB(A)声压级
8）事情情形温度 -10°- 40℃
9）功率≤5KW
10）电源：交流三相五线制 50HZ 380V±10%
SF6气体接纳装置功效 ----Product features
1）内置过滤吸附系统，，，， ，可以吸附SF6气体中的的杂质、水份、剖析产品和油份等。。。。 。
2）一体化的设计和较小的体积便于移动和使用。。。。 。
3）高效的过滤免维护系统，，，， ，极大包管了接纳SF6气体的质量。。。。 。
4）内置相序保�；；；；；；；て鳎�， ，无论何时均能免去主机因相序过失而反转的担心。。。。 。
5）所有电气系统均接纳优质品牌。。。。 。
6）优质的脚轮将极大的保�；；；；；；；さ孛嬗推幔�， ，并镌汰推动时所需的人工。。。。 。
7）整机为风冷无需外接水源。。。。 。
8）内置温度保�；；；；；；；は低匙萑辉�-20摄氏度下也能正常事情。。。。 。
9）内置干燥加热系统，，，， ，可确保干燥剂饱和之后可通过装备加热活化再生，，，， ，从而无需替换干燥剂。。。。 。
10）所有球阀为密封元件具有自动赔偿性能。。。。 。
11）具有内置电磁阀停电保�；；；；；；；すπВ�， ，杜绝真空泵停电或电机咬死返油。。。。 。
2）一体化的设计和较小的体积便于移动和使用。。。。 。
3）高效的过滤免维护系统，，，， ，极大包管了接纳SF6气体的质量。。。。 。
4）内置相序保�；；；；；；；て鳎�， ，无论何时均能免去主机因相序过失而反转的担心。。。。 。
5）所有电气系统均接纳优质品牌。。。。 。
6）优质的脚轮将极大的保�；；；；；；；さ孛嬗推幔�， ，并镌汰推动时所需的人工。。。。 。
7）整机为风冷无需外接水源。。。。 。
8）内置温度保�；；；；；；；は低匙萑辉�-20摄氏度下也能正常事情。。。。 。
9）内置干燥加热系统，，，， ，可确保干燥剂饱和之后可通过装备加热活化再生，，，， ，从而无需替换干燥剂。。。。 。
10）所有球阀为密封元件具有自动赔偿性能。。。。 。
11）具有内置电磁阀停电保�；；；；；；；すπВ�， ，杜绝真空泵停电或电机咬死返油。。。。 。

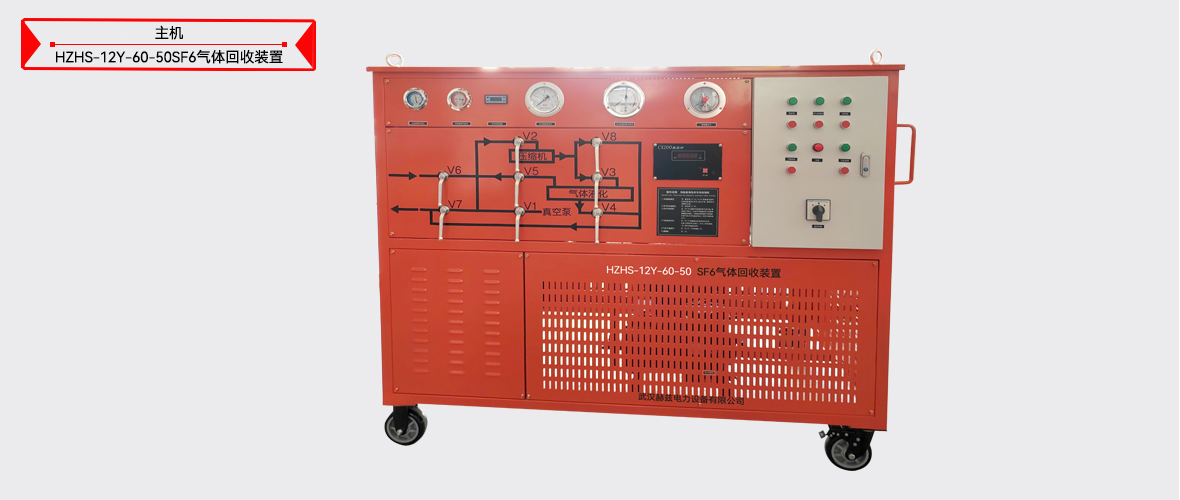

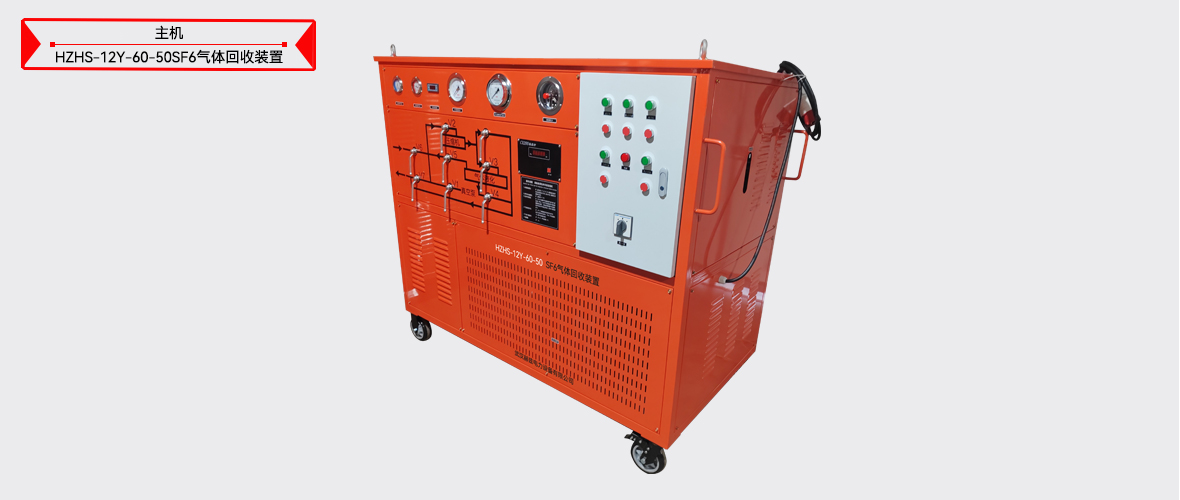

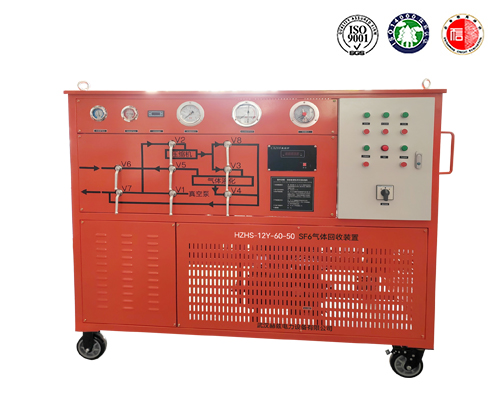

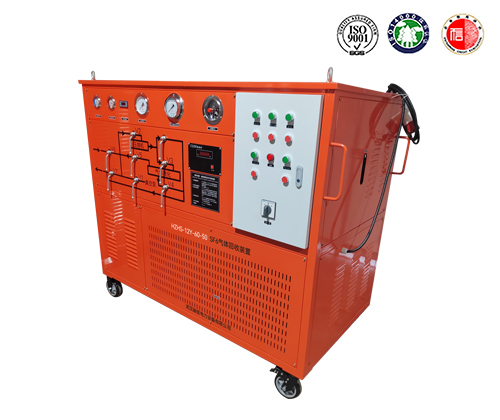

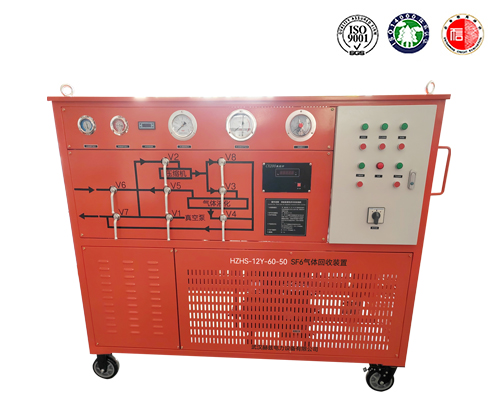

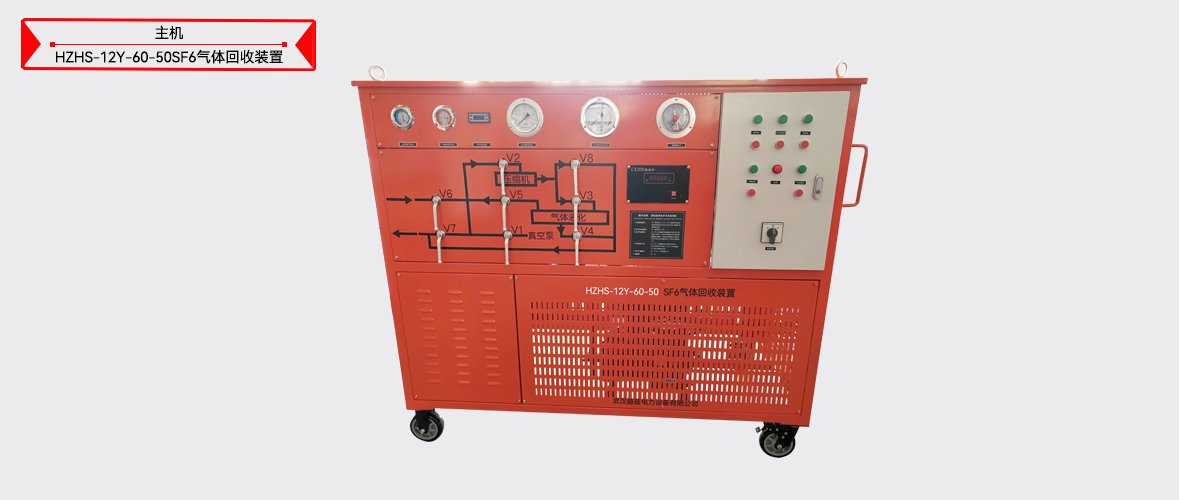

SF6气体接纳装置图片 ----Picture display
SF6气体接纳装置附件配件 --------Accessories
本产品HZHS-12Y-60-50SF6气体接纳装置表详细清单请以说明书或代销条约为准
