电气工程中线缆选型的规则和口诀

宣布时间：2025-06-05 11:43:13人气：
电气工程中线缆选型是一个重大而要害的历程，，，，，， ，它涉及到多个因素，，，，，， ，包括线缆的额定电压、额定电流、导体截面积、绝缘质料、导体质料、电缆结构、敷设方法、情形温度等。。。。。。以下将详细先容线缆选型的规则和口诀，，，，，， ，并附上相关公式。。。。。。
金沙城js93线路检测中心
一、线缆选型的主要参数及规则
1.额定电压（U0/U）：指电缆正常事情时所能遭受的电压。。。。。。U0指导体与屏障或金属护套之间的额定电压，，，，，， ，U指导体之间的额定电压。。。。。。选择电缆的额定电压必需高于线路的额定电压。。。。。。
2.额定电流（I）：指电缆能够恒久清静通过的最大电流，，，，，， ，单位为安培（A）。。。。。。电缆的额定电流受其导体截面积、敷设方法、情形温度等因素影响。。。。。。

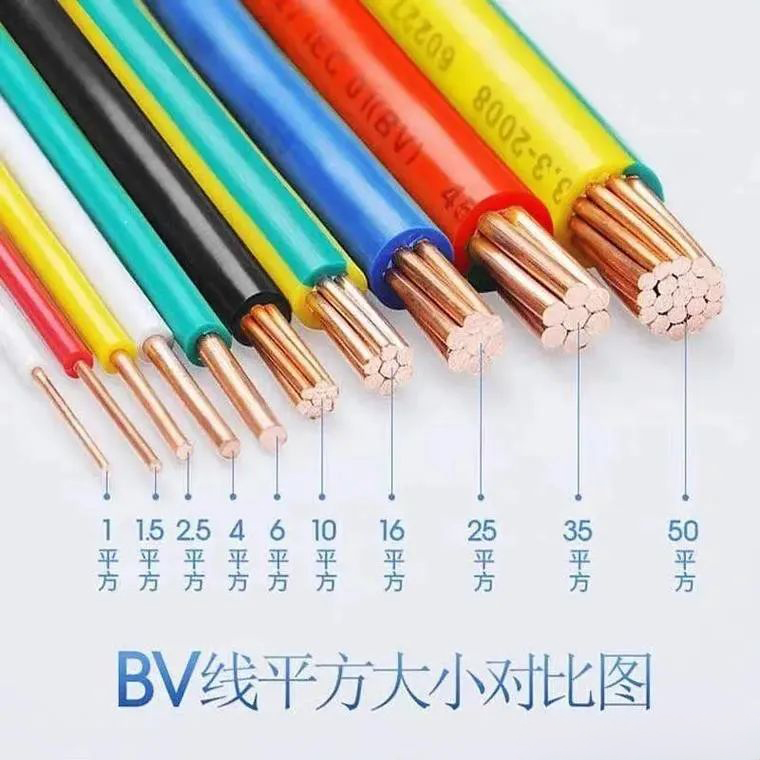

3.导体截面积（mm²）：决议电缆载流量的要害参数。。。。。。常见规格有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185等。。。。。。
4.绝缘质料：电缆绝缘层使用的质料，，，，，， ，常见的有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡皮等。。。。。。差别的绝缘质料具有差别的电气性能、耐温性能和机械性能。。。。。。
5.导体质料：电缆导体常用的质料有铜和铝。。。。。。铜的导电性能优于铝，，，，，， ，但价钱较高。。。。。。

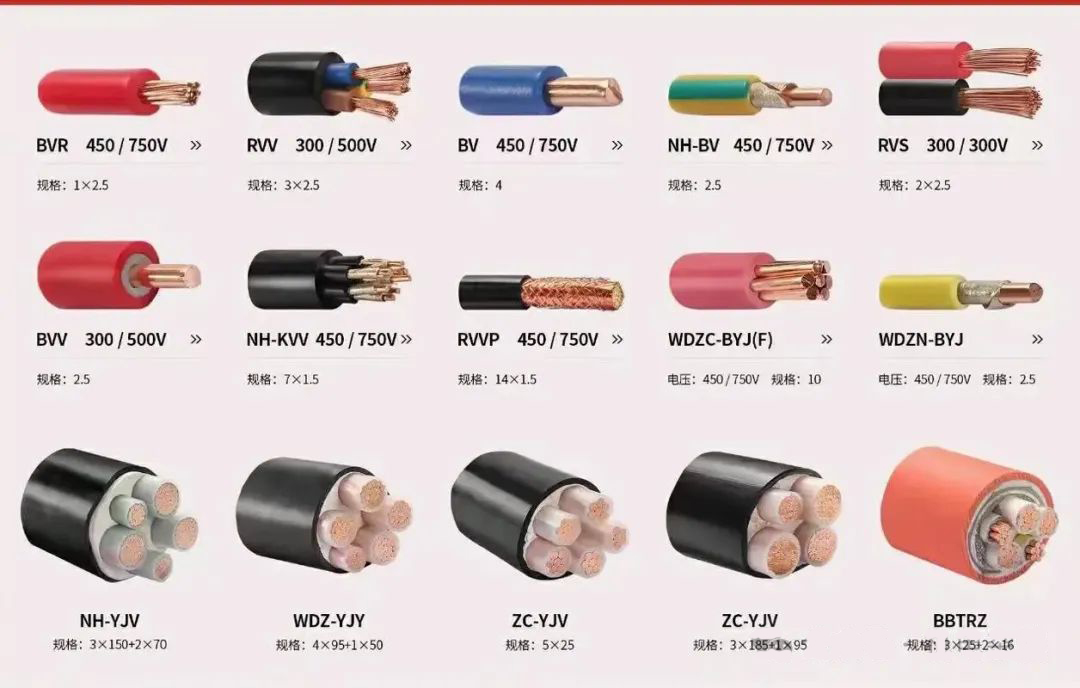

6.电缆结构：指电缆的组成部分，，，，，， ，包括导体、绝缘层、填充物、内护层、铠装层、外护层等。。。。。。差别的电缆结构适用于差别的敷设情形和使用要求。。。。。。
7.敷设方法：指电缆的装置方法，，，，，， ，常见的有直埋、穿管、电缆沟、桥架、隧道等。。。。。。差别的敷设方法影响电缆的散热和载流量。。。。。。
金沙城js93线路检测中心

二、线缆选型的办法
1.确定使用场合和用途：明确电缆的使用情形（如室内、室外、地下、水下、侵蚀性情形等）以及用途（如电力传输、控制信号传输、照明、通讯等）。。。。。。
2.盘算负载电流：凭证负载的功率和电压盘算负载电流。。。。。。单相：I = P / U（其中，，，，，， ，I为电流，，，，，， ，P为功率，，，，，， ，U为电压，，，，，， ，cosφ为功率因数）。。。。。。三相：I = P / (√3 * U * cosφ)。。。。。。
3.选择额定电压：电缆的额定电压应高于线路的额定电压。。。。。。
4.选择导体截面积：查阅电缆载流量手册或国家标准，，，，，， ，凭证盘算出的负载电流、电缆的敷设方法和情形温度，，，，，， ，选择合适的导体截面积。。。。。。
5.选择绝缘质料和导体质料：凭证使用情形和要求选择合适的绝缘质料和导体质料。。。。。。
6.选择电缆结构：凭证敷设情形和机械保�；；；；；；；ひ笱≡窈鲜实牡缋陆峁埂�。。。。。
7.举行载流量、电压降和短路电流校验：确保电缆的现实载流量知足负载要求，，，，，， ，并留有一定的裕量。。。。。。确保电缆最后的电压在允许规模内。。。。。。确保电缆能够遭受短路电流的热效应。。。。。。

三、线缆选型的口诀及公式
口诀：
   “十下五，，，，，， ，百上二，，，，，， ，二五三五四三界，，，，，， ，七零九五两倍半，，，，，， ，穿管温度八九折，，，，，， ，铜线升级算，，，，，， ，裸线加一半”。。。。。。
诠释：
关于10mm²以下的导线，，，，，， ，载流量约为截面数的5倍；；；；；；；；
100mm²以上的导线，，，，，， ，载流量约为截面数的2倍；；；；；；；；
25mm²和35mm²是分界点，，，，，， ，划分按4倍和3倍盘算；；；；；；；；
70mm²和95mm²的导线载流量是截面数的2.5倍；；；；；；；；
穿管敷设或情形温度凌驾25℃时，，，，，， ，载流量需打折扣；；；；；；；；
铜线的载流量比同规格铝线略大一些，，，，，， ，可按铝线加大一个线号的载流量盘算；；；；；；；；
裸线的载流量需在盘算后再加一半。。。。。。
公式：
（1）截面积盘算公式：铜线：S = IL / (54.4 * U)铝线：S = IL / (34 * U)其中，，，，，， ，I为导线中通过的最大电流（A），，，，，， ，S为导线的截面积（mm²），，，，，， ，U为电压（V），，，，，， ，L为导线长度（m）（此公式用于盘算导线因压降而需选择的截面积）。。。。。。
（2）电压降盘算公式：ΔU = (√3 * I * L * (Rcosφ + Xsinφ)) / Un其中，，，，，， ，ΔU为电压降，，，，，， ，I为电流，，，，，， ，L为电缆长度，，，，，， ，R为电阻，，，，，， ，X为电抗，，，，，， ，Un为额定电压。。。。。。

四、线缆选型的注重事项
1.清静可靠性：电缆的各项性能指标必需知足使用要求，，，，，， ，确保电力系统的清静可靠运行。。。。。。
2.经济性：在知足清静可靠性的条件下，，，，，， ，应只管选择价钱合理的电缆，，，，，， ，降低工程造价和运行本钱。。。。。。
3.适用性：电缆的类型、结构和敷设方法应与使用情形和工程条件相顺应。。。。。。
4.标准化：优先选用切合国家标准或行业标准的电缆产品，，，，，， ，以包管产品质量和交流性。。。。。。
5.专业咨询：关于主要的工程或特殊的应用场合，，，，，， ，建议咨询专业人士的意见。。。。。。
6.质量检查：选择正规厂家生产的及格产品，，，，，， ，确保电缆质量。。。。。。
7.施工规范：在敷设和装置电缆时，，，，，， ，应严酷凭证相关规范和要求举行，，，，，， ，阻止损坏电缆。。。。。。

五、线缆选型实例
假设需要为一台功率为100kW的三相电念头选择电缆，，，，，， ，电源电压为380V，，，，，， ，功率因数为0.85，，，，，， ，敷设方法为电缆沟敷设，，，，，， ，情形温度为30℃。。。。。。
（1）盘算负载电流：I = P / (√3 * U * cosφ) = 100000W / (√3 * 380V * 0.85) ≈ 178A
（2）选择额定电压：选择0.6/1kV的电缆。。。。。。
（3）选择导体截面积：查阅电缆载流量手册，，，，，， ，凭证电缆沟敷设方法和情形温度30℃，，，，，， ，选择YJV-4×95mm²的电缆，，，，，， ，其载流量约为200A，，，，，， ，知足要求。。。。。。
（4）选择绝缘质料和导体质料：选择XLPE绝缘和铜导体。。。。。。
（5）选择电缆结构：选择无铠装的YJV电缆。。。。。。
综上所述，，，，，， ，线缆选型是一个重大而要害的历程，，，，，， ，需要综合思量多个因素。。。。。。通过遵照上述规则和口诀，，，，，， ，以及使用相关公式举行盘算和校验，，，，，， ，可以较为准确地选择合适的电缆。。。。。。在现实操作中，，，，，， ，建议由具备专业知识的电气工程师举行选型和装置。。。。。。
