干货课堂 | 变压器容量盘算与额定电流盘算

宣布时间：2025-02-13 13:21:41人气：
金沙城js93线路检测中心

变压器容量盘算

       首先选择变压器的额定电压。。。。。。高压侧电压与所接入电网电压相等，，， ，，，，低压侧电压比低压侧电网的电压高10%或5%（取决变压器电压品级和阻抗电压大�。。。。。。�；；；；；；；额定容量选择。。。。。。

       盘算变压器所带负荷的大�。。。。。。ㄒ笸臣谱畲笞酆细汉桑�，， ，，，，将有功负荷kW值换算成视在功率kVA），，， ，，，，若是是两台变压器，，， ，，，，那么每台变压器的容量可凭证最大综合负荷的70%选择，，， ，，，，一台变压器要按总负荷思量，，， ，，，，并留有适当的裕度。。。。。。其它名牌参数可团结变压器产品适当思量。。。。。。

       例如：选择35/10kV变压器。。。。。。假定最大负荷为3500kW，，， ，，，，功率因数为0.8，，， ，，，，选两台变压器，，， ，，，，容量S=0.7×3500/0.8=3062kVA，，， ，，，，可选择3150kVA的变压器，，， ，，，，电压比为35kV/10.5kV。。。。。。再从产品目录中选择型号。。。。。。

一、变压器容量盘算公式

1、盘算负载的每相最大功率

       将A相、B相、C相每相负载功率自力相加，，， ，，，，如A相负载总功率10KW，，， ，，，，B相负载总功率9KW，，， ，，，，C相负载总功率11KW，，， ，，，，取最大值11KW。。。。。。(注：单相每台装备的功率凭证铭牌上面的最大值盘算，，， ，，，，三相装备功率除以3，，， ，，，，即是这台装备的每相功率。。。。。。)
例如：C相负载总功率=电脑300W×10台)+(空调2KW×4台)=11KW

2、盘算三相总功率

       11KW×3相=33KW(变压器三相总功率)

       三相总功率/0.8，，， ，，，，这是最主要的办法，，， ，，，，现在市场上销售的变压器90%以上功率因素只有0.8，，， ，，，，以是需要除以0.8的功率因素。。。。。。

       33KW/0.8=41.25KW(变压器总功率)

       变压器总功率/0.85，，， ，，，，凭证《电力工程设计手册》，，， ，，，，变压器容量应凭证盘算负荷选择，，， ，，，，对平稳负荷供电的单台变压器，，， ，，，，负荷率一样平常取85%左右。。。。。。

       41.25KW/0.85=48.529KW(需要购置的变压器功率)，，， ，，，，那么在购置时选择50KVA的变压器就可以了。。。。。。

二、关于变压器容量盘算的一些问题

1、变压器的额定容量，，， ，，，，应该是变压器在划定的使用条件下，，， ，，，，能够包管变压器正常运行的最大载荷视在功率；；；；；；；

2、这个视在功率就是变压器的输出功率，，， ，，，，也是变压器能带最大负载的视在功率；；；；；；；

3、变压器额定运行时，，， ，，，，变压器的输出视在功率即是额定容量；；；；；；；

4、变压器额定运行时，，， ，，，，变压器的输入视在功率大于额定容量；；；；；；；

5、由于变压器的效率很高，，， ，，，，一样平常以为变压器额定运行时，，， ，，，，变压器的输入视在功率即是额定容量，，， ，，，，由此举行的运算及效果也是基本准确的；；；；；；；

6、以是在使用变压器时，，， ，，，，你只要视察变压器输出的电流、电压、功率因数及其视在功率即是或小于额定容量就是清静的(使用条件知足时)；；；；；；；

7、有人以为变压器有消耗，，， ，，，，必需在额定容量90%以下运行是过失的！

8、变压器在设计选用容量时，，， ，，，，凭证盘算负荷要乘以清静系数是对的。。。。。。

       可以看到变压器容量盘算着实不难。。。。。。主要是要注重变压器容量盘算的一些问题。。。。。。


变压器额定电流盘算

       额定电流是指用电装备在额定电压下，，， ，，，，凭证额定功率运行时的电流。。。。。。也可界说为电气装备在额定情形条件（情形温度、日照、海拔、装置条件等）下可以恒久一连事情的电流。。。。。。用电器正常事情时的电流不应凌驾它的额定电流。。。。。。

       额定电流是由绕组的额定容量除以该绕组的额定电压及响应的系数（单相为1，，， ，，，，三相为√3）而算得的流经绕组线端的电流。。。。。。因此，，， ，，，，变压器的额定电流就是各绕组的额定电流，，， ，，，，是指线电流。。。。。。可是，，， ，，，，组成三相组的单相变压器，，， ，，，，如绕组为三角形联络，，， ，，，，绕组的额定电流则以线电流为分子，，， ，，，，以√3为分母来体现，，， ，，，，例如线电流为500A，，， ，，，，则绕组的额定电流为（500/√3）A。。。。。。

       变压器在额定容量下运行时，，， ，，，，绕组的电流为额定电流。。。。。。参照国家标准GB/T15164—1994《油浸式电力变压器负载导则》，，， ，，，，变压器可以过载运行，，， ，，，，三相的额定容量不凌驾100 MVA（单相不凌驾33.3 MVA）时，，， ，，，，可遭受负载率（负载电流/额定电流）不大于1.5的偶发性过载，，， ，，，，容量更大时可遭受负载率不凌驾1.3的偶发性过载。。。。。。

       套管也应有响应的过载能力，，， ，，，，绕组热门温度和顶层油温度划分不可凌驾140℃和105℃。。。。。。


额定电流选择

一、通俗电抗器的额定电流选择

（1）电抗器险些没有过负荷能力，，， ，，，，以是主变压器或出线回路的电抗器，，， ，，，，应按回路最大事情电流选择，，， ，，，，而不可用正常一连事情电流选择。。。。。。

（2）关于发电厂母线分段回路的电抗器，，， ，，，，应凭证母线上事故切断最大一台发电机时，，， ，，，，可能通过电抗朴的电流选择。。。。。。一样平常取该台发电机额定电流的50%～80%。。。。。。

（3）变电所母线分段回路的电抗憎应知足用户的一级负荷和大部分二级负荷的要求。。。。。。

二、破碎电抗器的额定电流选择

（1）当由于发电厂的发电机或主变压器回路时，，， ，，，，一样平常按发电机或主变压器额定电流的70%选择。。。。。。

（2）当用于变电所主变压器回路时，，， ，，，，应按负荷电流大的中通过的最大负荷电流选择。。。。。。当无负荷资料时，，， ，，，，一样平常按主变压器额定电流的70%选择。。。。。。

变压器额定电流怎么盘算

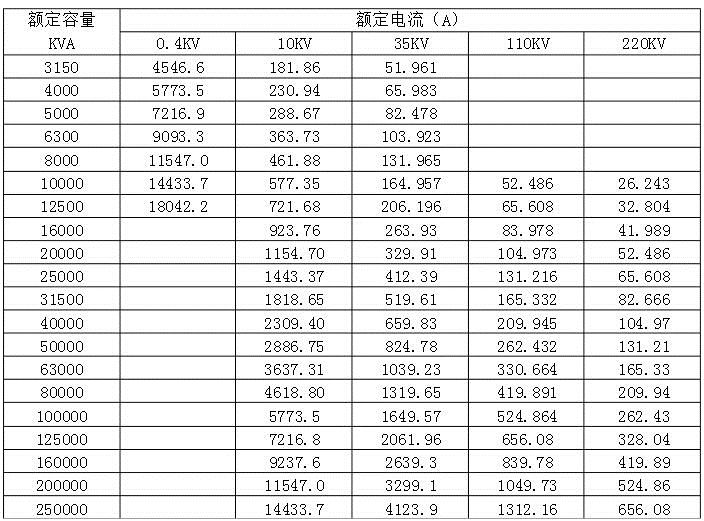

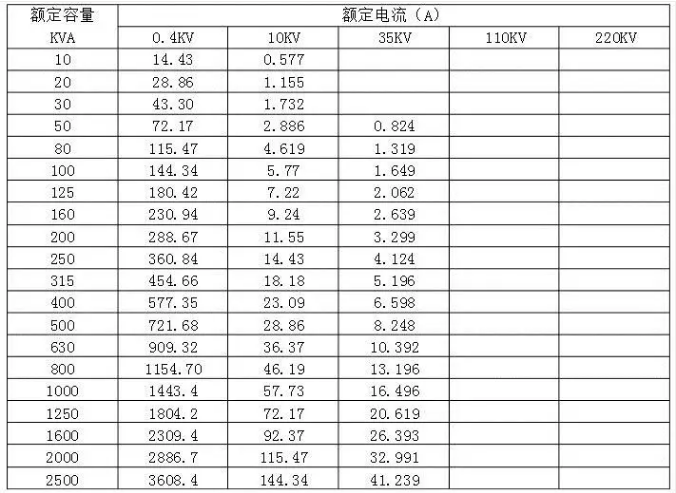

变压器额定电流表

金沙城js93线路检测中心
金沙城js93线路检测中心

变压器额定电流盘算

       变压器额定电流 I1N/I2N，，， ，，，，单位为A、kA。。。。。。是变压器正常运行时所能肩负的电流，，， ，，，，在三相变压器中均代表线电流。。。。。。

       变压器额定电流盘算公式 对单相变压器：I1N = SN/ U1N I2N = SN / U2N 对三相变压器：I1N=SN/［sqrt（3）U1N］ I2N=SN/［sqrt（3）U2N］

       U1N为正常运行时一次侧应加的电压。。。。。。U2N为一次侧加额定电压、二次侧处于空载时的电压。。。。。。单位为V。。。。。。相变压器中，，， ，，，，额定电压指的是线电压。。。。。。

       SN为变压器额定容量，，， ，，，，单位为VA、kVA、MVA，，， ，，，，N为变压器的视在功率。。。。。。通常把变压器一、二次侧的额定容量设计为 。。。。。。

       I1N为正常运行时一次侧变压器额定电流。。。。。。I2N为一次侧变压器额定电流。。。。。。单位为A。。。。。。

       250KVA有用使用功率即是百分之八十，，， ，，，，250KVA即是200KW 变压器二次侧电流=变压器额定容量*1.44。。。。。。

       例如：100KVA变压器二次侧电流

       I=100*1.44=144（A）

       种种容量变压器崎岖压侧额定电流的数据（包括20、30、50、80、100、160、200、250、315、400KVA等）

       变压器容量20、30、 50、 80、 100、 160、 200、 250、 315、 400KVA

       高压侧电流1.15、1.73、2.88、4.62、5.77、 9.23、11.2、14.43、18.2、 22.4

       低压侧电流28.9、43.2、 72、 115.2、144、230.4、288、 360、453.6、 576 已知变压器容量，，， ，，，，求其各电压品级侧额定电流。。。。。。

       口诀a ：容量除以电压值，，， ，，，，其商乘六除以十。。。。。。

       说明：适用于任何电压品级。。。。。。

       在一样平常事情中，，， ，，，，有些电工只涉及一两种电压品级的变压器额定电流的盘算。。。。。。将 以上口诀简化，，， ，，，，则可推导出盘算各电压品级侧额定电流的口诀：容量系数相乘求。。。。。。已知变压器容量，，， ，，，，速算其一、二次�；；；；；；；と鄱咸澹ㄋ壮瓢芩浚┑牡缌髦�。。。。。。

       口诀b ：
       配变高压熔断体，，， ，，，，容量电压相比求。。。。。。
       配变低压熔断体，，， ，，，，容量乘9除以5。。。。。。

说明：准确选用熔断体对变压器的清静运行关系极大。。。。。。当仅用熔断器作变压器高、低压侧�；；；；；；；な保�，， ，，，，熔体的准确选用更为主要。。。。。。这是电工经常遇到和要解决的问题。。。。。。
