干货分享 | 关于接地规范及要求--中国·金沙城js93线路检测中心(股份)有限公司-官方网站

宣布时间：2024-11-20 13:23:59人气：
1 、适用规模
       本规范划定了生产谋划单位用电系统、新建扩建、检维修、刷新、办公区域、员工宿舍等电气线路接地划定。。。。。 。。
2 、规范性引用文件
GB14052—   《系统接地的形式及清静要求》
GB50054—  《低压配电设计规范》
GB 50169—《电气装置装置工程接地装置施工及验收柜范》
3 、 术语和界说
       电气系统设置保�；；；；；；；ひ煊校罕；；；；；；；；そ拥亍⒈；；；；；；；；そ恿恪⒅馗唇拥亍⑹虑榻拥氐�。。。。。 。。电气装备的某个部分与大地之间作优异的电气联接称为接地。。。。。 。。与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气装备应接地部分与接地体的金属导体称为接地线；；；；；；；；接地体和接地线统称为接地装置。。。。。 。。

金沙城js93线路检测中心

4 、 接地看法及种类
（1）防雷接地 ：为把雷电迅速引入大地，，，，，，以避免雷害为目的的接地。。。。。 。。防雷装置如与电报装备的事情接地适用一个总的接地网时，，，，，，接地电阻应切合其最小值要求。。。。。 。。
（2）交流事情接地：将电力系统中的某一点，，，，，，直接或经特殊装备与大地作金属毗连。。。。。 。。事情接田主要指的是变压器中性点或中性线（N 线）接地。。。。。 。。N 线必需用铜芯绝缘线。。。。。 。。在配电中保存辅助等电位接线端子，，，，，，等电位接线 端子一样平常均在箱柜内。。。。。 。。必需注重，，，，，，该接线端子不可外露；；；；；；；；不可与其它接地系统，，，，，，如直流接地、屏障接地、防静电接地等混接；；；；；；；；也不可与 PE 线毗连。。。。。 。。
（3）清静保�；；；；；；；そ拥� ：清静保�；；；；；；；そ拥鼐褪墙缙氨覆淮绲慕鹗舨糠钟虢拥靥逯渥饔乓斓慕鹗襞�。。。。。 。。即将大楼内的用电装备以及装备周围的一 些金属构件，，，，，，有 PE 线毗连起来，，，，，，但严禁将 PE 线与 N 线毗连。。。。。 。。
（4）直流接地 ：为了使各个电子装备的准确性好、稳固性高，，，，，，除了需要一个稳固的供电电源外，，，，，，还必需具备一个稳固的基准电位。。。。。 。。浚浚浚�？？？山幽山洗蠼孛婊木低鞠咦魑撸�，，一端直接与基准电位毗连，，，，，，另一端供电子装备直流接地。。。。。 。。
（5）防静电接地：为避免智能化大楼内电子盘算机机房干燥情形爆发的静电对电子装备的滋扰而举行的接地称为防静电接地。。。。。 。。
（6）屏障接地：为了避免外来的电磁场滋扰，，，，，，将电子装备外壳体及装备内外的屏障线或所穿金属管举行的接地，，，，，，称为屏障接地。。。。。 。。
（7）功率接地系统 ：电子装备中，，，，，，为避免种种频率的滋扰电压通过交直流电源线侵入，，，，，，影响低电平信号的事情而装有交直流滤波器，，，，，，滤波器的接地称功率接地。。。。。 。。

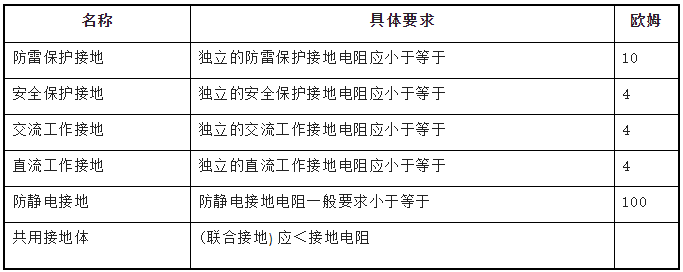

（8）标准接地电阻规范要求见下表

金沙城js93线路检测中心

5 、 接地的作用分有保�；；；；；；；そ拥亍⑹虑榻拥亍⒎谰驳缃拥厝�
（1）电气装备的金属外壳，，，，，，混凝土、电杆等，，，，，，由于绝缘损坏有可能带电，，，，，，为了避免这种情形危及人身清静，，，，，，阻止爆发人体触电事故，，，，，，将电气装备的金属外壳与接地装置联接的方法保�；；；；；；；そ拥兀�，，当人体触及到外壳已带电的电气装备时，，，，，，由于接地体的接触电阻远小于人体电阻，，，，，，绝大部分电流经接地体进入大地，，，，，，只有很小部分流过人体，，，，，，不致对人的生命造成危害。。。。。 。。
（2）为了包管电气装备在正常和事故情形下可靠的事情而举行的接地称为事情接地，，，，，，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是事情接地。。。。。 。。为了将雷电引入地下，，，，，，将防雷装备（避雷针等）的接地端与大地相连，，，，，，以消除雷电过电压对电气装备、人身工业的危害的接地，，，，，，也称过电压保�；；；；；；；そ拥�。。。。。 。。
（3）避免静电危险影响而将易燃油、自然气贮藏罐和管道、电子装备等的接地称为防静电接地。。。。。 。。
6、电气装备通过接地装置和大地之间的电阻称为接地电阻，，，，，，它包括五个部分
（1）电气装备和接地线的接触电阻。。。。。 。。
（2）接地线自己的电阻。。。。。 。。
（3）接地体自己的电阻。。。。。 。。
（4）接地体和大地的接触电阻。。。。。 。。
（5）大地的电阻。。。。。 。。
7 、差别的电气装备对接地电阻有差别的要求
（1）大接地短路电流系统R≤0.5欧 ；；；；；；；；
（2）容量在100kVA以上的变压器或发电机R≤4欧 ；；；；；；；；
（3）阀型避雷器R≤5欧 ；；；；；；；；
（4）自力避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、崎岖压装备共用的接地均R≤10欧 ；；；；；；；；
（5）低压线路金属杆、水泥杆及烟囱的接地R≤30欧 。。。。。 。。
8 、 装设接地装置的要求
（1）接地线一样平常用40mm×4mm的镀锌扁钢。。。。。 。。
（2）接地体用镀锌钢管或角钢。。。。。 。。钢管直径为50mm，，，，，，管壁厚不小于3.5mm，，，，，，长度2～3m。。。。。 。。角钢以50mm×50mm×5mm为宜。。。。。 。。
（3）接地体的顶端距地面0.5～0.8m，，，，，，以避开冻土层，，，，，，钢管或角钢的根数视接地体周围的土壤电阻率而定，，，，，，一样平常不少于两根，，，，，，每根的间距为3～5m
（4）接地体距修建物的距离在1.5m以上，，，，，，与自力的避雷针接地体的距离大于3m。。。。。 。。
（5）接地线与接地体的联接应使用搭接焊。。。。。 。。
