干货 | 变压器油温怎么测？？？？？--【中国·金沙城js93线路检测中心(股份)有限公司-官方网站】

宣布时间：2024-04-25 16:18:28人气：
       变压器是电力系统中主要的一次装备，，，， ，， ，，其运行可靠性对电力系统清静可靠运行关系极大。。。。。。 。据相关资料统计，，，， ，， ，，110kV及以上变压器的平均事故率约为0.69%，，，， ，， ，，其中因绕组超温运行，，，， ，， ，，导致绝缘老化，，，， ，， ，，绕组被击穿，，，， ，， ，，变压器销毁事故占有相当大比例。。。。。。 。变压器非电量�；；；；；；；；ぶ械闹赝咚贡；；；；；；；；は质瞪弦彩羌浣臃从Ρ溲蛊魑露纫斐Ｇ樾巍�。。。。。 。

金沙城js93线路检测中心

       由此可见，，，， ，， ，，变压器温度的丈量关于变压器事故的预警以及实时行动有着极其主要的意义。。。。。。 。
       变压器的使用寿命取决于它的绕组温度，，，， ，， ，，绕组温度对绝缘质料起着决议性作用。。。。。。 。当变压器绕组绝缘温度在80～130℃规模内，，，， ，， ，，温度每升高6℃，，，， ，， ，，其绝缘老化速率将增添一倍，，，， ，， ，，即绝缘寿命就降低1/2.这就是绝缘老化的“六度规则”。。。。。。 。
       变压器运行中，，，， ，， ，，一样平常划定85℃为上层油温的界线，，，， ，， ，，在东营地区，，，， ，， ，，当上层油温抵达80℃以上时会发出告警信号“XX主变本体油温高告警”、“XX主变本体油温过高告警”。。。。。。 。
       油浸式变压器的运行温度，，，， ，， ，，包括变压器油温顺变压器绕组温度。。。。。。 。变压器一样平常会在外壳顶部装置有插入变压器油内部的测温槽，，，， ，， ，，通过在其中设置测温元件丈量变压器油温。。。。。。 。由于丈量的工具是在变压器顶层的油，，，， ，， ，，因此我们通常称其为变压器顶层油温。。。。。。 。由于变压器绕组中流过负荷时会爆发热量，，，， ，， ，，因此运行中的变压器绕组温度一定高于变压器油的温度。。。。。。 。其中对变压器绝缘老化影响最严重的，，，， ，， ，，是变压器内部最热门的温度，，，， ，， ，，我们称其为变压器热门温度。。。。。。 。变压器热门一样平常是在变压器绕组靠近端部的某个位置。。。。。。 。由于无法准确定位，，，， ，， ，，准确丈量，，，， ，， ，，因此我们往往用变压器绕组温度来替换变压器热门温度，，，， ，， ，，作为监视变压器内部热门温度的一种手段。。。。。。 。因此油浸式变压器上一样平常会设置变压器顶层油温表和变压器绕组温度表。。。。。。 。

金沙城js93线路检测中心

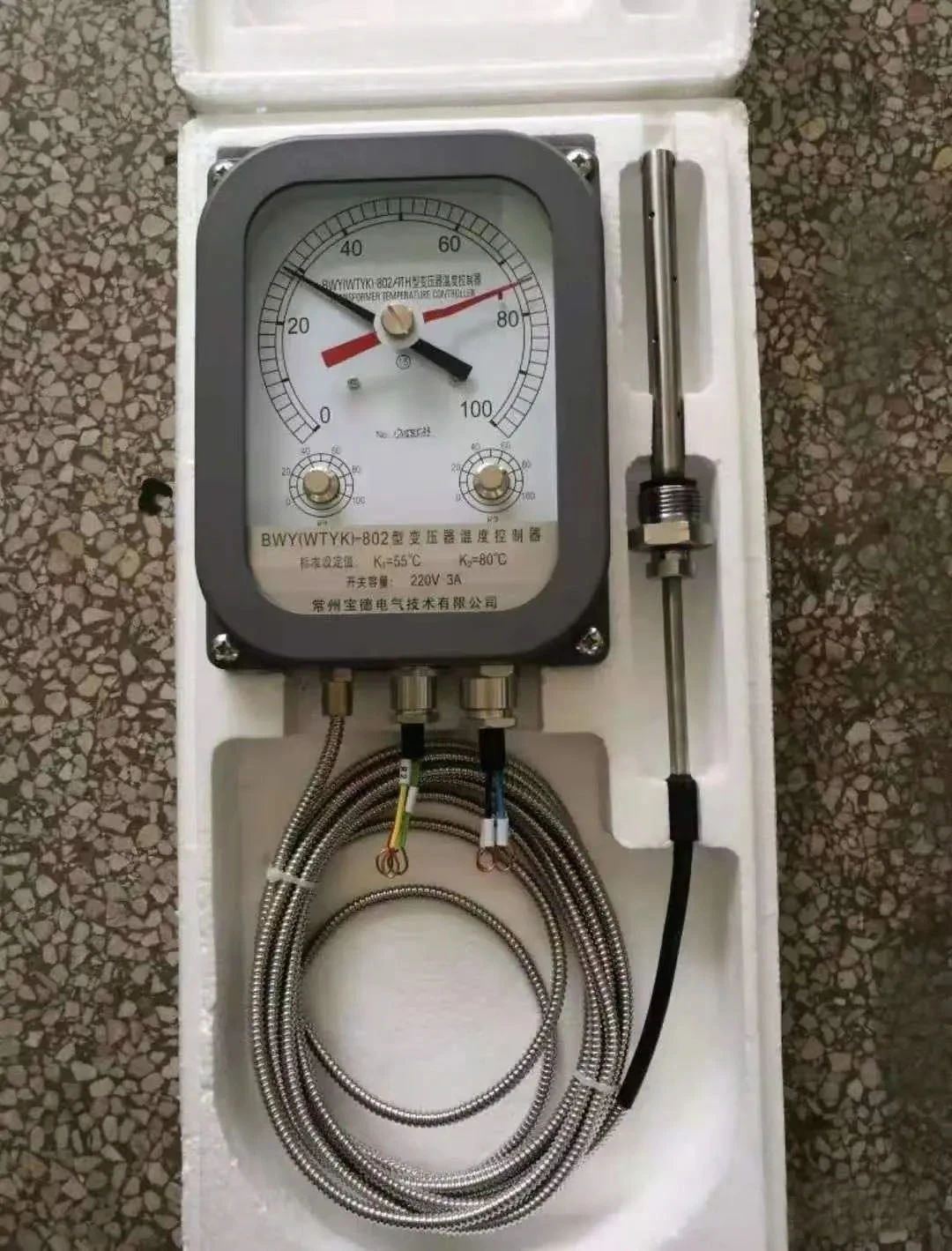

       温度表上的黑指针指示现实的运行温度，，，， ，， ，，红指针指示设定的上限报警温度。。。。。。 。当变压器上层油温凌驾该值时会报警，，，， ，， ，，两指针相碰使电接点导通，，，， ，， ，，发出报警信号，，，， ，， ，，并且红针上有个突起，，，， ，， ，，当油温凌驾运行中最高温度时，，，， ，， ，，黑指针就会发动红指针转动，，，， ，， ，，此时红针体现运行中所抵达的最高温度。。。。。。 。

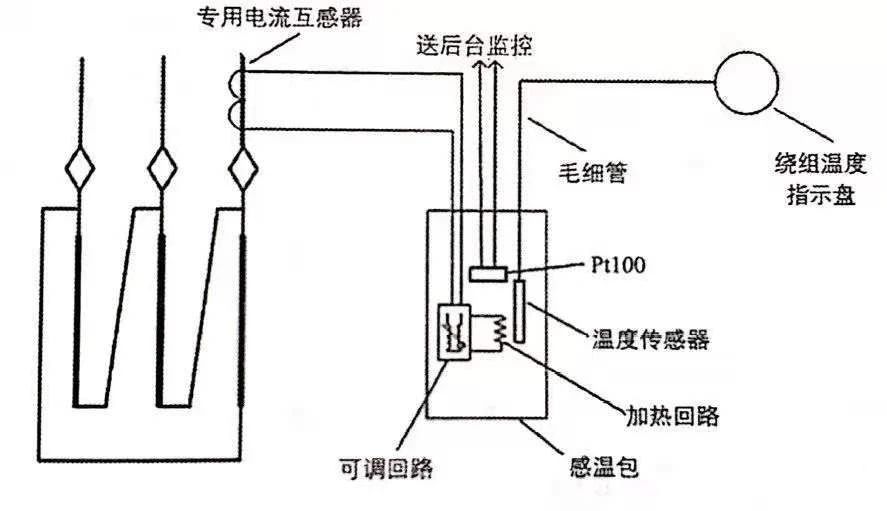

       变压器绕组温度可以以为是变压器顶层油温与绕组对油的温升两者的叠加。。。。。。 。一样平常是在变压器油温丈量系统的基础上加入变压器的负荷电流，，，， ，， ，，使用热模拟法模拟绕组对油的温升，，，， ，， ，，从而最终获得变压器绕组温度。。。。。。 。详细实现要领的示意图如下图所示。。。。。。 。

金沙城js93线路检测中心

       油浸式变压器绕组温度Tw可等效为:
Tw=T0+k*△Two

       式中，，，， ，， ，，T0为变压器顶层油温，，，， ，， ，，△Two为铜油温差，，，， ，， ，，通过热模拟的要领获得，，，， ，， ，，k为热系数，，，， ，， ，，和变压器容量、绕组结构等有关，，，， ，， ，，绕组对油的温升△Two取决于绕组流过的电流。。。。。。 。
       丈量系统主要由感温包、温度丈量赔偿回路、传感器组成。。。。。。 。其中温度丈量赔偿回路、温度传感器均在感温包内，，，， ，， ，，感温包浸于变压器顶层油中，，，， ，， ，，用于感应顶层油温。。。。。。 。传感器包括两部分：和现场绕组温度机械表相连的温度传感器，，，， ，， ，，其收罗的温度值反应在温度指示盘读数;Pt100热电阻，，，， ，， ，，其阻值随温度的转变而转变，，，， ，， ，，收罗的温度值用于送盘算机后台监控系统。。。。。。 。

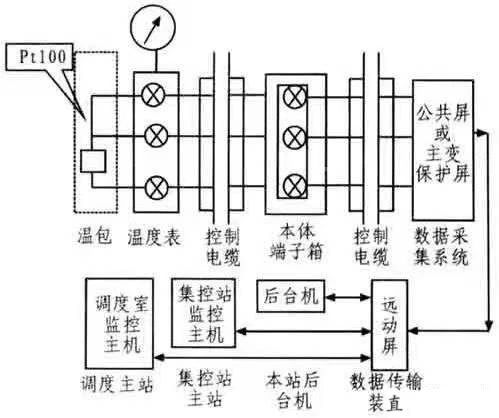

       油温信息通过下图的毗连方法传送到调理中心，，，， ，， ，，实现对上层油温顺绕组温度的实时监控。。。。。。 。

金沙城js93线路检测中心

       1、怎样判断变压器的温度转变是正�；；；；；；；Ｕ站梢斐�？？？？？
       变压器在运行中铁芯和绕组中的消耗转化为热能，，，， ，， ，，引起各部位发热，，，， ，， ，，使温度升高，，，， ，， ，，热量向周围辐射，，，， ，， ，，传导等方法扩散出去，，，， ，， ，，当发热与散热抵达平衡状态时，，，， ，， ，，各部分的温度趋于稳固铁损是基本稳固的，，，， ，， ，，而铜损随负荷转变。。。。。。 。巡视检查变压器时应纪录外温、顶层油温、负荷以及油面高度，，，， ，， ，，并与以前数值比照剖析判断变压器是否运行正常。。。。。。 。
       若发明在同样条件下油温比平时横跨10℃以上，，，， ，， ，，或负荷稳固但温度一直上升，，，， ，， ，，而冷却装置运行正常，，，， ，， ，，则以为变压器爆发内部故障(应注重温度计有无误差、是否失灵)，，，， ，， ，，一样平常变压器的主绝缘(绕组的绝缘)是A级绝缘(纸绝缘)，，，， ，， ，，最高使用温度为105℃。。。。。。 。一样平常绕组温度比油面温度高10~15℃，，，， ，， ，，如油面温度85℃，，，， ，， ，，则绕组温度将达95~100℃。。。。。。 。

       2、导致变压器温度异常的缘故原由
       ①内部故障引起温度异常
       变压器内部故障如匝间短路或层间短路，，，， ，， ，，线圈对围屏放电，，，， ，， ，，内部引线讨论发热，，，， ，， ，，铁芯多点接地使涡流增大过热，，，， ，， ，，零序不平衡电流等漏磁通与铁件油箱形成回路而发热等因素引起变压器温度异常时，，，， ，， ，，还将陪同着瓦斯或差动�；；；；；；；；ば卸�，，，， ，， ，，故障严重时还可能使防爆管或压力释放阀喷油，，，， ，， ，，这时变压器应停用检查。。。。。。 。
       ②冷却器不正常运行引起温度异常
       冷却器不正常运行或爆发故障如潜油泵停运，，，， ，， ，，电扇损坏，，，， ，， ，，散热管道积垢，，，， ，， ，，冷却效率不良，，，， ，， ，，散热器阀门没有翻开等缘故原由引起温度异常。。。。。。 。应实时对冷却系统举行维护和冲洗或投入备用冷却器，，，， ，， ，，不然就要调解变压器的负荷。。。。。。 。
       ③温度指示器有误差或指示失灵，，，， ，， ，，应替换温度表。。。。。。 。
