科普 | 电气配管装置流程--【中国·金沙城js93线路检测中心(股份)有限公司-官方网站】
宣布时间：2024-04-18 16:18:40人气：
1.电气配管装置流程

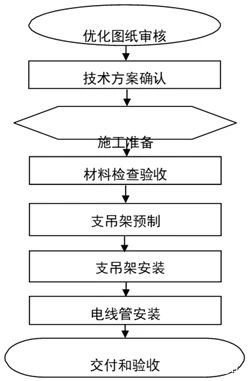

电气配管装置流程见下图：
2.质料选择
1) 电气�；；；；；；す苤Ъ苁褂枚菩克扛恕⒍菩拷歉帧�。。。。丝杆不小于m8.型钢支架规格凭证载荷确定 ，，，，，，，，DN50以下使用L30×30×3镀锌角钢 ，，，，，，，，DN50及以上使用 L40×40×4 镀锌角钢。。。。。
2) 所有电缆穿电线管都应为镀锌刚性管 ，，，，，，，，配有外地国标划定的管件。。。。。
3) 任何地方都不使用直径小于 20mm 的穿线管。。。。。穿线管的规格 ，，，，，，，，将凭证国标有关设计标准 ，，，，，，，，知足管内总线数的要求。。。。。
4) 在刚性穿线管不可终接到装备的情形下 ，，，，，，，，终端可以使用柔性穿线管 ，，，，，，，，应使用厂家提供的配有承插讨论的包塑 PVC 金属软管。。。。。
3.穿线管的装置
1) 组装前 ，，，，，，，，穿线管端头应切割成方形并修整、去除金属屑 ，，，，，，，，还要用耐腐漆或涂料举行外貌处置惩罚。。。。。
2) 线管丝扣部分将加工到合适长度 ，，，，，，，，使组装后袒露在外的部分最少。。。。。组装前将对线管内外貌举行镗铣 ，，，，，，，，去除毛刺。。。。。
3) 穿线管装置蹊径确定之后 ，，，，，，，，才可举行穿线管的装置。。。。。只有在审查了其他承包商有关图纸之后 ，，，，，，，，才华确定穿线管蹊径。。。。。
4) 所有线管都将敷设为水平或笔直偏向 ，，，，，，，，不经允许不泛起有坡度管段。。。。。配管要求间距匀称、雅观 ，，，，，，，，如下图：
电气配管
① 电线敷设前 ，，，，，，，，将对所有穿线管举行检查。。。。。穿线管装置中易泛起冷凝的地方 ，，，，，，，，在最低点要设有滴水出口。。。。。
② 所有镀锌、PVC 或环氧包覆层有损的穿线管都必需替换。。。。。
③ 电线管进入箱盒等要有明确的标签 ，，，，，，，，如下图。。。。。
④ 每根穿线管上端子、柜、出口和接线盒之间可以有不凌驾两个的九十度弯头。。。。。线管的弯曲部分都将坚持 4-6 倍的最小半径 ，，，，，，，，并且不改变线管管段的安排。。。。。
⑤ 所有的穿线管岂论多长都至少应该有两个牢靠点。。。。。所有线管的装置都应具有足够的稳固性 ，，，，，，，，以阻止外力造成管线移动。。。。。使用金属软管的地方 ，，，，，，，，将使用互锁型管 ，，，，，，，，避免脱卷。。。。。
⑥ 使用金属软管的地方 ，，，，，，，，将使用互锁型管 ，，，，，，，，避免脱卷。。。。。
⑦ 所有电气管线系统都将使用不小于2.5mm²的接地铜导体连通。。。。。
⑧ 所有开关、插座和其它附件应该装置在合适的接线盒上。。。。。
⑨ 使用切合要求的适合明装或暗装的接线盒。。。。。暗装接线盒和附件要有盖板。。。。。
⑩ 穿线前 ，，，，，，，，将对所有穿线管举行清洁和干燥。。。。。拉线时电缆不可交织 ，，，，，，，，裕量应放在拉线盒内。。。。。长距离直线敷设的线管 ，，，，，，，，每 30米以内设置一个分线盒。。。。。敷设在墙面的明装线管 ，，，，，，，，要用金属鞍形卡和圆头螺钉牢靠到墙上。。。。。
电气配管装置流程见下图：
2.质料选择
1) 电气�；；；；；；す苤Ъ苁褂枚菩克扛恕⒍菩拷歉帧�。。。。丝杆不小于m8.型钢支架规格凭证载荷确定 ，，，，，，，，DN50以下使用L30×30×3镀锌角钢 ，，，，，，，，DN50及以上使用 L40×40×4 镀锌角钢。。。。。
2) 所有电缆穿电线管都应为镀锌刚性管 ，，，，，，，，配有外地国标划定的管件。。。。。
3) 任何地方都不使用直径小于 20mm 的穿线管。。。。。穿线管的规格 ，，，，，，，，将凭证国标有关设计标准 ，，，，，，，，知足管内总线数的要求。。。。。
4) 在刚性穿线管不可终接到装备的情形下 ，，，，，，，，终端可以使用柔性穿线管 ，，，，，，，，应使用厂家提供的配有承插讨论的包塑 PVC 金属软管。。。。。
3.穿线管的装置
1) 组装前 ，，，，，，，，穿线管端头应切割成方形并修整、去除金属屑 ，，，，，，，，还要用耐腐漆或涂料举行外貌处置惩罚。。。。。
2) 线管丝扣部分将加工到合适长度 ，，，，，，，，使组装后袒露在外的部分最少。。。。。组装前将对线管内外貌举行镗铣 ，，，，，，，，去除毛刺。。。。。
3) 穿线管装置蹊径确定之后 ，，，，，，，，才可举行穿线管的装置。。。。。只有在审查了其他承包商有关图纸之后 ，，，，，，，，才华确定穿线管蹊径。。。。。

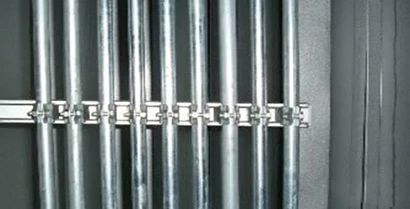

4) 所有线管都将敷设为水平或笔直偏向 ，，，，，，，，不经允许不泛起有坡度管段。。。。。配管要求间距匀称、雅观 ，，，，，，，，如下图：
电气配管
① 电线敷设前 ，，，，，，，，将对所有穿线管举行检查。。。。。穿线管装置中易泛起冷凝的地方 ，，，，，，，，在最低点要设有滴水出口。。。。。
② 所有镀锌、PVC 或环氧包覆层有损的穿线管都必需替换。。。。。

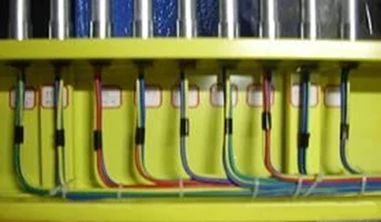

③ 电线管进入箱盒等要有明确的标签 ，，，，，，，，如下图。。。。。
电缆管进箱盒处置惩罚
④ 每根穿线管上端子、柜、出口和接线盒之间可以有不凌驾两个的九十度弯头。。。。。线管的弯曲部分都将坚持 4-6 倍的最小半径 ，，，，，，，，并且不改变线管管段的安排。。。。。
⑤ 所有的穿线管岂论多长都至少应该有两个牢靠点。。。。。所有线管的装置都应具有足够的稳固性 ，，，，，，，，以阻止外力造成管线移动。。。。。使用金属软管的地方 ，，，，，，，，将使用互锁型管 ，，，，，，，，避免脱卷。。。。。
⑥ 使用金属软管的地方 ，，，，，，，，将使用互锁型管 ，，，，，，，，避免脱卷。。。。。
⑦ 所有电气管线系统都将使用不小于2.5mm²的接地铜导体连通。。。。。
⑧ 所有开关、插座和其它附件应该装置在合适的接线盒上。。。。。
⑨ 使用切合要求的适合明装或暗装的接线盒。。。。。暗装接线盒和附件要有盖板。。。。。
⑩ 穿线前 ，，，，，，，，将对所有穿线管举行清洁和干燥。。。。。拉线时电缆不可交织 ，，，，，，，，裕量应放在拉线盒内。。。。。长距离直线敷设的线管 ，，，，，，，，每 30米以内设置一个分线盒。。。。。敷设在墙面的明装线管 ，，，，，，，，要用金属鞍形卡和圆头螺钉牢靠到墙上。。。。。
