01、SVG与SVC的作用及区别

1、SVG的作用
       SVG是典范的电力电子装备，，，，，，由三个基本功效模浚浚�？？樽槌桑杭觳饽？？？？？椤⒖刂圃怂隳？？？？？榧芭獬ナ涑瞿？？？？？�。。。。。其事情原理为由外部CT检测系统的电流信息，，，，，，然后经由控制芯片剖析出目今的电流信息、如PF、S、Q等;然后由控制器给出赔偿的驱动信号，，，，，，最后由电力电子逆变电路组成的逆变回路发出赔偿电流。。。。。
       SVG静止无功爆发器接纳可关断电力电子器件(IGBT)组成自换相桥式电路，，，，，，经由电抗器并联在电网上，，，，，，适外地调理桥式电路交流侧输出电压的幅值和相位，，，，，，或者直接控制其交流侧电流。。。。。迅速吸收或者发出所需的无功功率，，，，，，实现快速动态调理无功的目的。。。。。作为有源形赔偿装置，，，，，，不但可以跟踪攻击型负载的攻击电流，，，，，，并且可以对谐波电流也举行跟踪赔偿。。。。。

2、SVG与SVC的区别
       SVG是英文StaticVarGenerator的缩写，，，，，，意思是静止无功爆发器;SVC是英文StaticVarCompensator的缩写，，，，，，是无功赔偿器的意思
       (1)SVG
       它可分为电压型和电流型两种，，，，，，其既可提供滞后的无功功率，，，，，，又可提供超前的无功功率。。。。。简朴地说，，，，，，SVG的基来源理就是将自换相桥式电路通过电抗器或者直接并联在电网上，，，，，，适当调理桥式电路交流侧输出电压的相位和幅值，，，，，，或者直接控制其交流侧电流，，，，，，就可以使该电路吸收或者发出知足要求的无功电流，，，，，，实现功率无功赔偿的目的。。。。。
       (2)SVC
       它是用于无功赔偿典范的电力电子装置，，，，，，它是使用晶闸管作为固态开关来控制接入系统的电抗器和电容器的容量，，，，，，从而改变输电系统的导纳。。。。。按控制工具和控制方法差别，，，，，，分为晶闸管控制电抗器(TCR)和晶闸管投切电容器(FC)配合使用的静止无功赔偿装置(FC+TCR)和TCR与机械投切电容器(MSC)配合使用的装置。。。。。
       点评：SVG是调解系统电压的主要装备，，，，，，小我私家以为其焦点为自换向桥式电路，，，，，，通过IGBT(风机中均凭证有该元件)控制实现自换相桥式电路的电流的转变，，，，，，而自换相桥式电路一样平常有多个功率单位(现在暂还不清晰)串联组织，，，，，，形成一个星形接线，，，，，，发出赔偿电流进而调解母线电压。。。。。

3、SVG与SVC比照之优点
       STATCOM与同程序相机、SVC装置较量具有如下优点：
       1)接纳数字控制手艺，，，，，，系统可靠性高，，，，，，基本不需要维护，，，，，，可以节约大宗的维护用度;
       2)在提高系统的暂态稳固性、阻尼系统震荡等方面的性能大大优于古板的同程序相机;
       3)控制无邪、调理速率更快、调理速率广，，，，，，在感性和容性运行工况下均可一连快速调理，，，，，，响应速率可达毫秒级;
       4)静止运行、清静稳固，，，，，，没有调相机那样的大型转动装备，，，，，，无磨损，，，，，，无机械噪声，，，，，，将大大提高装置寿命，，，，，，改善情形影响;
       5)对电容器的容量要求不高，，，，，，可以省去通例装置中的大电感和大电容及重大的切换机构，，，，，，使STATCOM的体积小、消耗低;
       6)毗连电抗小。。。。。STATCOM接入电网的毗连电抗，，，，，，作用是滤除电流中保存的较高次谐波，，，，，，另外起到将变流器与电网毗连起来的作用，，，，，，因此其电感量远小于赔偿容量相同的TCR等SVC装置所需的电感量；；；；；；；；
       7)STATCOM输出电流不依赖于电压，，，，，，体现为恒流源特征，，，，，，具有更宽的运行规模。。。。。而SVC实质是阻抗型赔偿，，，，，，输出电流和电压成线性关系。。。。。因此系统电压变低时，，，，，，同容量STATCOM可以比SVC提供更大的赔偿容量；；；；；；；；
       8)STATCOM比SVC具有更快的响应速率，，，，，，因而更适合抑制电压闪变。。。。。STATCOM响应时间在10ms以内，，，，，，而SVC响应时间一样平常在20～40ms。。。。。STATCOM从额定容性无功功率变为额定感性无功功率(或相反)可在1ms之内完成，，，，，，这种响应速率完全可以胜任对攻击性负荷的赔偿;
       9)STATCOM的桥式电路接纳多重化手艺、多电平手艺或PWM手艺来消除次数较低的谐波，，，，，，并使如7、11等较高次数谐波减小到可以接受的水平。。。。。而SVC自己要爆发一定量的谐波，，，，，，如TCR型的5、7次特征次谐波量较量大，，，，，，占基波值的5%～8%;其他如SR，，，，，，TCT等也爆发3、5、7、11等次的高次谐波，，，，，，这给SVC系统的滤波器设计带来许多难题;
       10)在故障条件下，，，，，，STATCOM比SVC具有更好的控制稳固性。。。。。SVC使用了大宗电容器电抗器，，，，，，当外部系统容量与赔偿装置的容量可比时，，，，，，SVC会爆发不稳固性。。。。。STATCOM对外部系统运行条件和结构转变不敏感;
       11)STATCOM比同容量SVC占地面积小、本钱低。。。。。STATCOM由于使用直流电容器储能，，，，，，可以减小电容器体积，，，，，，且不需要并联电抗器即可以控制无功功率平滑转变，，，，，，因此装置尺寸大大减小;
       12)STATCOM能够在一定规模内提供有功功率，，，，，，镌汰有功功率攻击。。。。。SVC只能提供无功功率，，，，，，不具备提供有功功率的功效。。。。。

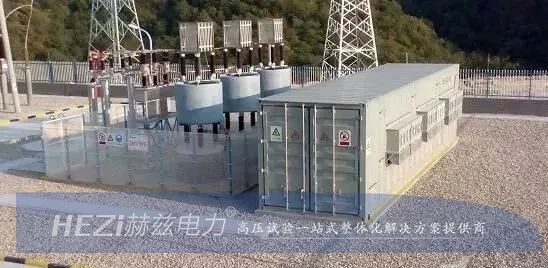

金沙城js93线路检测中心

02、SVG与SVC无功赔偿装置比照剖析
       与SVC相比，，，，，，SVG在以下几方面优于SVC：
1、事情原理差别
       (1)SVC可以被看成是一个动态的无功源。。。。。凭证接入电网的需求，，，，，，它可以向电网提供容性无功，，，，，，也可以吸收电网多余的感性无功，，，，，，把电容器组通常是以滤波器组接入电网，，，，，，就可以向电网提供无功，，，，，，当电网并不需要太多的无功时，，，，，，这些多余的容性无功，，，，，，就由一个并联的电抗器来吸收。。。。。电抗器电流是由一个可控硅阀组控制，，，，，，借助于对可控硅触发相角的调解，，，，，，就可以改变流过电抗器的电流有用值，，，，，，从而包管SVC在电网接入点的无功量正好能将该点电压稳固在划定规模内，，，，，，起到电网无功赔偿的作用。。。。。
       (2)SVG以大功率电压型逆变器为焦点，，，，，，通过调理逆变器输出电压的幅值和相位，，，，，，或者直接控制交流侧电流的幅值和相位，，，，，，迅速吸收或发出所需的无功功率，，，，，，实现快速动态调理无功功率的目的。。。。。
2、响应速率快
       一样平常SVC的响应速速是20—40ms;而SVG的响应速率不大于5ms，，，，，，能更好的抑制电压波动和闪变，，，，，，在相同的赔偿容量下，，，，，，SVG对电压波动和闪变的赔偿效果最好。。。。。

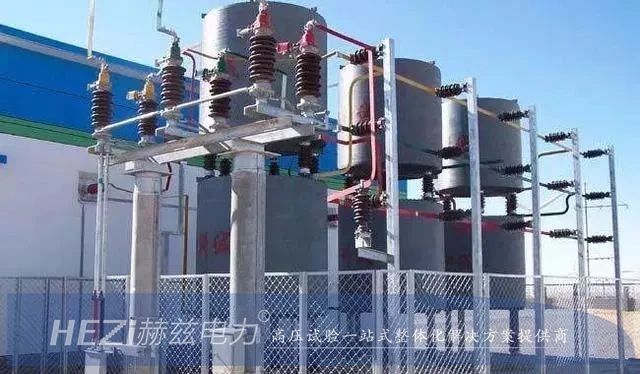

金沙城js93线路检测中心

3、低电压特征好
       SVG具有电流源的特征，，，，，，输出容量受母线电压的影响很小。。。。。这一优点使SVG用于电压控制时具有很大的优势，，，，，，系统电压越低，，，，，，越需要动态无功调理电压，，，，，，SVG的低电压特征好，，，，，，输出的无功电流与系统电压没有关系，，，，，，可以看作是一个可控恒定的电流源，，，，，，系统电压降低时，，，，，，仍能输出额定无功电流，，，，，，具备很强的过载能力;而SVC是阻抗型特征，，，，，，输出容量受母线电压的影响很大，，，，，，系统电压越低，，，，，，输出无功电流的能力成比例降低，，，，，，不具备过载能力。。。。。因此SVG的无功赔偿能力与系统电压无关，，，，，，而SVC的无功赔偿能力随系统电压的下降线性降低。。。。。

4、运行清静性能提高
       SVC以可控硅调理电抗加多组电容作为无功赔偿的主要手段，，，，，，极容易爆发谐振放大征象，，，，，，导致清静事故，，，，，，系统电压波动大时，，，，，，赔偿效果受很大影响，，，，，，运行消耗大;SVG配套电容器不需要设置滤波器组，，，，，，不保存谐振放大征象，，，，，，SVG是有源型赔偿装置，，，，，，是接纳可关断器件IGBT组成的电流源装置，，，，，，从而阻止了谐振征象，，，，，，运行清静性能大大提高。。。。。

5、谐波特征
       SVC使用可控硅控制电抗器的等效基波阻抗，，，，，，不但受到系统谐波影响大，，，，，，并且自身会爆发大宗的谐波，，，，，，必需配套接纳滤波器组，，，，，，滤除SVC自身爆发的谐波含量;SVG接纳三电平单相桥手艺，，，，，，单相可输出5电平电压波形，，，，，，接纳载波移相的脉冲调制要领，，，，，，不但受系统谐波影响�。。。。。�，，，，，还可以抑制系统的谐波。。。。。与SVC相比，，，，，，SVG接纳多重化、多电平或脉宽调理手艺等步伐后，，，，，，大大镌汰了赔偿电流中的谐波含量。。。。。

6、占地面积小
       在相同的赔偿容量下，，，，，，SVG的占地面积比SVC的镌汰1/2到2/3.由于SVG使用的电抗器和电容器比SVC少，，，，，，因此大大缩小了装置的体积和占地面积;SVC中的电抗器不但自己体积较量大，，，，，，并且思量到相互间的装置距离，，，，，，整体占地面积较大。。。。。

       综上所述，，，，，，SVG无功赔偿装置由于响应速率快、谐波含量少、无功调理能力强等优点，，，，，，可以大大改善电网的电能质量，，，，，，现在已成为无功赔偿手艺的生长偏向。。。。。
