试验知识 | 电缆震荡波局放试验--【中国·金沙城js93线路检测中心(股份)有限公司-官方网站】
宣布时间：2024-02-19 16:18:58人气：
电缆振荡波检测手艺主要用于交联聚乙烯电力电缆检测 ，，，，，，，是属于离线检测的一种有用形式 。。。。。。。。该手艺基于LCR阻尼振荡原理 ，，，，，，，在完成电缆直流充电的基础上 ，，，，，，，通过内置的高压电抗器、高压实时固态开关与试品电缆形成阻尼振荡电压波 ，，，，，，，在试品电缆上施加近似工频的正弦电压波 ，，，，，，，引发出电缆潜在缺陷处的放电信号。。。。。。。。
电缆震荡波试验原理标准基于阻尼振荡波的电缆局放检测要领具有供电容量小、测试时间短、现场操作利便、对电缆本体无损伤等显著特点 ，，，，，，，可预先发明缺陷并对缺陷准确定位 ，，，，，，，是现在上先进的电缆局放诊断要领之一。。。。。。。。
判别局放类型并定位故障位置。。。。。。。。该手艺在近似工频状态下基于脉冲电流法高迅速度检测局部放电 ，，，，，，，在此基础上提取局放脉冲的信息 ，，，，，，，团结故障模式库判别实测故障类型；；；；；基于脉冲信号在电缆中撒播的行波原理完成脉冲对的匹配 ，，，，，，，凭证时间差算法准确盘算故障点所在位置。。。。。。。。

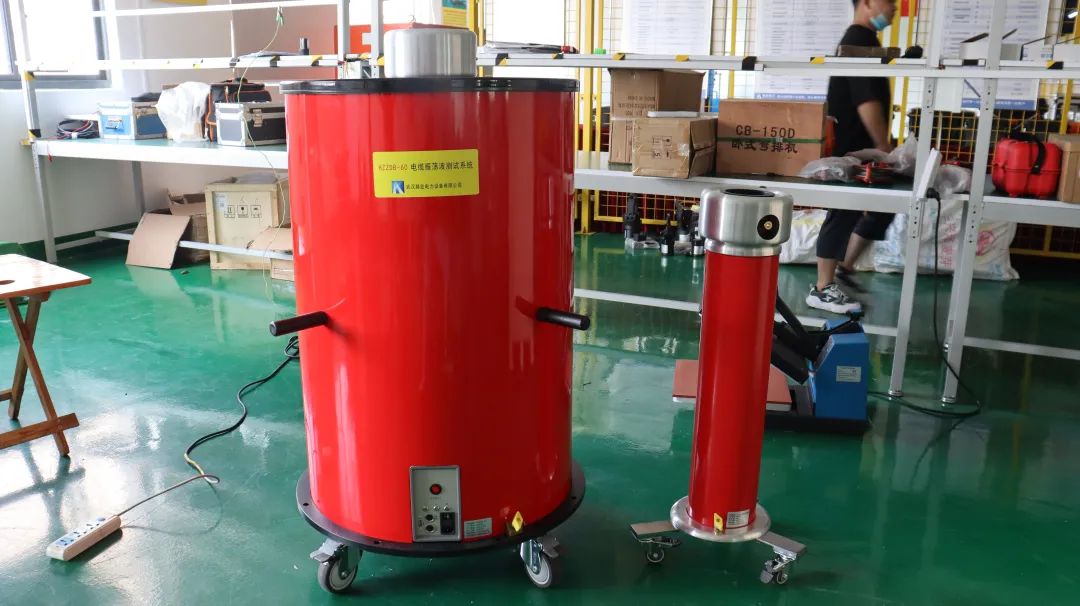

试验装备--HZZDB系列 电缆阻尼震荡波
震荡波是一种紧凑, 轻量且用途普遍的产品系列, 用于测试和诊断中压配电电缆。。。。。。。。系统可编程控制, 具有自动耐压, 局部放电 (PD) 丈量和剖析以及局放定位功效。。。。。。。。使用 配套套件可以轻松举行控制和剖析。。。。。。。。
DAC 电缆测试不但仅是基本的评估“好或坏”的丈量手段, 更是一种高阶的剖析和诊断理念。。。。。。。。它允许对新 装, 维修或妄想磨练的电缆绝缘状态举行评估, 从而为资产治理提供参考。。。。。。。。系统的丈量模式包括
◆在一律或高于工况电压下的耐压测试
◆对整体电缆系统举行局部放电丈量, 剖析和定位
◆介损因子 (tan δ) 的估算。。。。。。。。DAC 电压测试和局放剖析能够可靠地检测
◆由装置或铺设引起的绝缘缺陷
◆电缆附件的缺陷, 即中心讨论和电缆终端
◆由老化历程导致的电缆绝缘劣化
试验原理

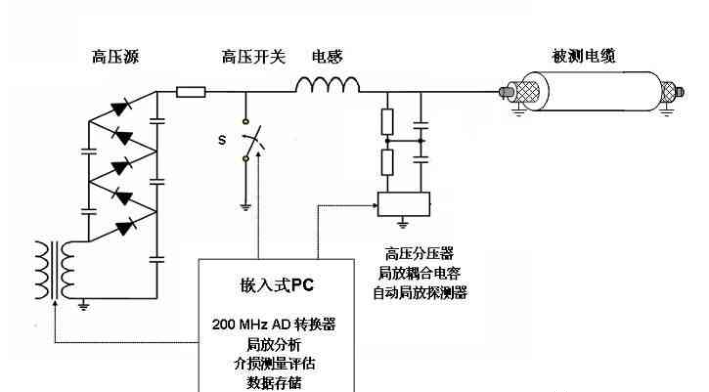

基于 OWTS 手艺的测试电压爆发原理如图1所示。。。。。。。。直流高压电源首先通过线性一连升压方法对被测电缆举行逐步充电充电电流恒定、加压至预设值。。。。。。。。加压完成后 ，，，，，，，固态高压开关 S（激光触发场效应管 LTT）在小于 1μS 的时间内闭合 ，，，，，，，使被测电缆电容与 OWTS 系统中高压电感 L 爆发谐振从而在被测电缆上爆发阻尼振荡交变电压（DAC） ，，，，，，，其波形及频率靠近工频电压 ，，，，，，，且一连时间为 mS 级 ，，，，，，，对电缆绝缘无损伤。。。。。。。。
用直流电源将被测试电缆在几秒中内充电至事情电压(额定电压)。。。。。。。。实时快速状态开关 S 闭合 ，，，，，，，将被测电缆和空心电感组成串联谐振回路
回路最先以的频率举行振荡。。。。。。。。�？？？？？招牡绺兄灯局ば痴衿德实囊缶傩醒≡� ，，，，，，，频率规模 50-1000Hz。。。。。。。。图 1 中的中压电路一样平常具有相对低的介质消耗角的特点 ，，，，，，，与具有低消耗的空心电感相配 ，，，，，，，可获得具有高品质因数的谐振回路。。。。。。。�；；；；；芈菲分� Q 一样平常为30-100 ，，，，，，，振荡波以谐振频率在 0.3-1s 内衰减完毕 ，，，，，，，这一历程只有几十分之一周波 ，，，，，，，并对被测试电缆充电 ，，，，，，，与 50Hz(60Hz)时势部放电很是相似。。。。。。。。系统接纳脉冲反射法举行局部放电定位 ，，，，，，，原理示意如图所示。。。。。。。。测试一条长度为 L的电缆,假设在距测试端 x 处爆发局部放电,脉冲沿电缆向两个相反偏向撒播,其中一个脉冲(为利便起见,文中称为“入射波”)经由时间 t 1 抵达测试端,另一个脉冲(本文中称为“反射波”)向测试对端撒播,并在对端爆发反射,之后再向测试端撒播经由时间 t 2 抵达测试端。。。。。。。。凭证两个脉冲抵达试端的时间差△ t ，，，，，，，可盘算局部放电爆发位置 ，，，，，，，即：
式中 ，，，，，，， v 为脉冲在电缆中撒播的波速
关于现场的电缆局放丈量定位来说被测电缆长度一直是影响丈量准确性的一个主要因素。。。。。。。。不但是由于更长的电缆对应拥有更大的电容值 ，，，，，，，关于加压充电环节意味着更高的充电功率 ，，，，，，，同时也由于更长的电缆会给所需捕获局放信号带来更大的衰减和畸变。。。。。。。。古板单端振荡波测试系统是基于在被测电缆的一端检测局放初始信号和统一局放事务从电缆远端折回反射信号的时间差。。。。。。。。若是局放缺陷位于靠近电缆近端一侧 ，，，，，，，局放的反射波形则需途径凌驾 1,5 倍电缆全长的路径才华抵达近端的检测单位 ，，，，，，，这会给局放信号带来无法阻止的无谓衰减。。。。。。。。
数据剖析

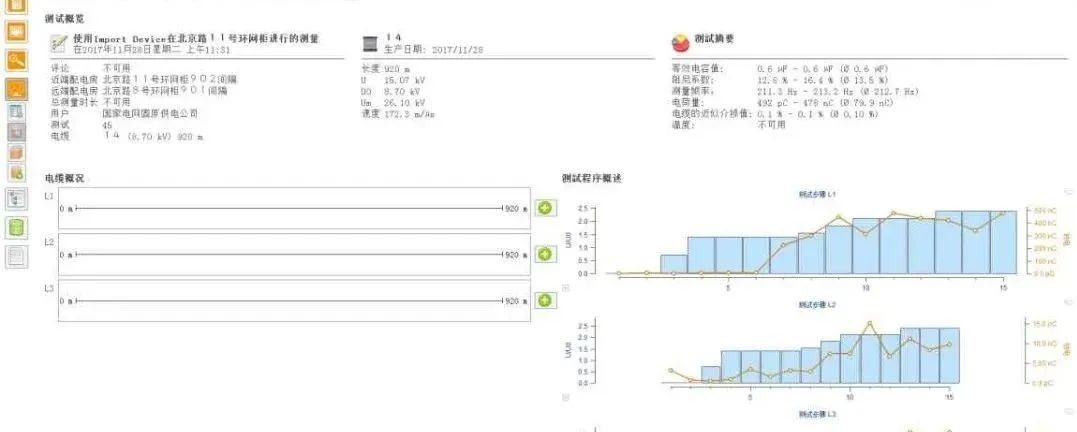

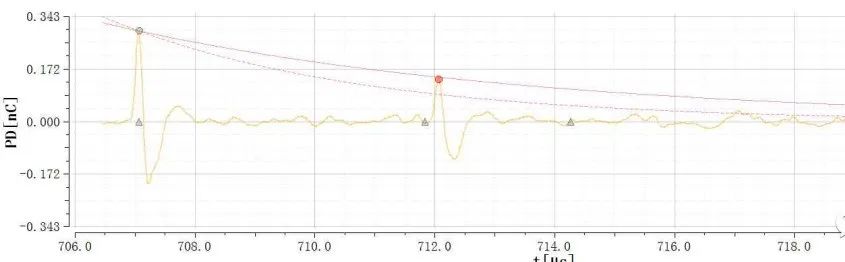

剖析测试概览界面可看到详细的设置、电缆的电容、振荡频率、温度等详细信息校验波形 ，，，，，，，可看电缆全长及中心讨论的详细位置PRPD 图一三象限的放电图谱反射即位置映像图点击右边寻找反射波 ，，，，，，，当信号事务较少时 ，，，，，，，误差规模调大点 ，，，，，，，然后视察有无柱状放电特征及放电特征波形详细信息栏里可看电缆电容值、频率、阻尼衰减曲线及电缆的介损值。。。。。。。。
电缆震荡波试验原理标准基于阻尼振荡波的电缆局放检测要领具有供电容量小、测试时间短、现场操作利便、对电缆本体无损伤等显著特点 ，，，，，，，可预先发明缺陷并对缺陷准确定位 ，，，，，，，是现在上先进的电缆局放诊断要领之一。。。。。。。。
判别局放类型并定位故障位置。。。。。。。。该手艺在近似工频状态下基于脉冲电流法高迅速度检测局部放电 ，，，，，，，在此基础上提取局放脉冲的信息 ，，，，，，，团结故障模式库判别实测故障类型；；；；；基于脉冲信号在电缆中撒播的行波原理完成脉冲对的匹配 ，，，，，，，凭证时间差算法准确盘算故障点所在位置。。。。。。。。
试验装备--HZZDB系列 电缆阻尼震荡波
震荡波是一种紧凑, 轻量且用途普遍的产品系列, 用于测试和诊断中压配电电缆。。。。。。。。系统可编程控制, 具有自动耐压, 局部放电 (PD) 丈量和剖析以及局放定位功效。。。。。。。。使用 配套套件可以轻松举行控制和剖析。。。。。。。。
DAC 电缆测试不但仅是基本的评估“好或坏”的丈量手段, 更是一种高阶的剖析和诊断理念。。。。。。。。它允许对新 装, 维修或妄想磨练的电缆绝缘状态举行评估, 从而为资产治理提供参考。。。。。。。。系统的丈量模式包括
◆在一律或高于工况电压下的耐压测试
◆对整体电缆系统举行局部放电丈量, 剖析和定位
◆介损因子 (tan δ) 的估算。。。。。。。。DAC 电压测试和局放剖析能够可靠地检测
◆由装置或铺设引起的绝缘缺陷
◆电缆附件的缺陷, 即中心讨论和电缆终端
◆由老化历程导致的电缆绝缘劣化
试验原理
基于 OWTS 手艺的测试电压爆发原理如图1所示。。。。。。。。直流高压电源首先通过线性一连升压方法对被测电缆举行逐步充电充电电流恒定、加压至预设值。。。。。。。。加压完成后 ，，，，，，，固态高压开关 S（激光触发场效应管 LTT）在小于 1μS 的时间内闭合 ，，，，，，，使被测电缆电容与 OWTS 系统中高压电感 L 爆发谐振从而在被测电缆上爆发阻尼振荡交变电压（DAC） ，，，，，，，其波形及频率靠近工频电压 ，，，，，，，且一连时间为 mS 级 ，，，，，，，对电缆绝缘无损伤。。。。。。。。
用直流电源将被测试电缆在几秒中内充电至事情电压(额定电压)。。。。。。。。实时快速状态开关 S 闭合 ，，，，，，，将被测电缆和空心电感组成串联谐振回路
回路最先以的频率举行振荡。。。。。。。。�？？？？？招牡绺兄灯局ば痴衿德实囊缶傩醒≡� ，，，，，，，频率规模 50-1000Hz。。。。。。。。图 1 中的中压电路一样平常具有相对低的介质消耗角的特点 ，，，，，，，与具有低消耗的空心电感相配 ，，，，，，，可获得具有高品质因数的谐振回路。。。。。。。�；；；；；芈菲分� Q 一样平常为30-100 ，，，，，，，振荡波以谐振频率在 0.3-1s 内衰减完毕 ，，，，，，，这一历程只有几十分之一周波 ，，，，，，，并对被测试电缆充电 ，，，，，，，与 50Hz(60Hz)时势部放电很是相似。。。。。。。。系统接纳脉冲反射法举行局部放电定位 ，，，，，，，原理示意如图所示。。。。。。。。测试一条长度为 L的电缆,假设在距测试端 x 处爆发局部放电,脉冲沿电缆向两个相反偏向撒播,其中一个脉冲(为利便起见,文中称为“入射波”)经由时间 t 1 抵达测试端,另一个脉冲(本文中称为“反射波”)向测试对端撒播,并在对端爆发反射,之后再向测试端撒播经由时间 t 2 抵达测试端。。。。。。。。凭证两个脉冲抵达试端的时间差△ t ，，，，，，，可盘算局部放电爆发位置 ，，，，，，，即：
式中 ，，，，，，， v 为脉冲在电缆中撒播的波速

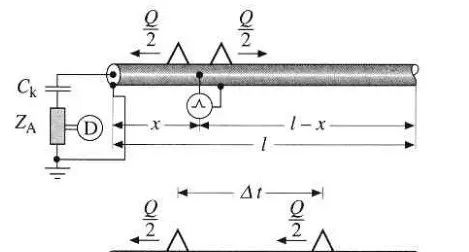

图 2 脉冲反射法原理示意图
关于现场的电缆局放丈量定位来说被测电缆长度一直是影响丈量准确性的一个主要因素。。。。。。。。不但是由于更长的电缆对应拥有更大的电容值 ，，，，，，，关于加压充电环节意味着更高的充电功率 ，，，，，，，同时也由于更长的电缆会给所需捕获局放信号带来更大的衰减和畸变。。。。。。。。古板单端振荡波测试系统是基于在被测电缆的一端检测局放初始信号和统一局放事务从电缆远端折回反射信号的时间差。。。。。。。。若是局放缺陷位于靠近电缆近端一侧 ，，，，，，，局放的反射波形则需途径凌驾 1,5 倍电缆全长的路径才华抵达近端的检测单位 ，，，，，，，这会给局放信号带来无法阻止的无谓衰减。。。。。。。。
数据剖析
剖析测试概览界面可看到详细的设置、电缆的电容、振荡频率、温度等详细信息校验波形 ，，，，，，，可看电缆全长及中心讨论的详细位置PRPD 图一三象限的放电图谱反射即位置映像图点击右边寻找反射波 ，，，，，，，当信号事务较少时 ，，，，，，，误差规模调大点 ，，，，，，，然后视察有无柱状放电特征及放电特征波形详细信息栏里可看电缆电容值、频率、阻尼衰减曲线及电缆的介损值。。。。。。。。
