1、 绝缘电阻的内在和测试原理
      绝缘电阻是指电气装备的绝缘质料对电流的隔离能力，，，，，，，，是装备清静要求测试中的一项主要指标，，，，，，，，它可以判隔离缘体是否完整以及绝缘体外貌是否被污染，，，，，，，，可以发明装备受潮、绝缘劣化和绝缘击穿等缺陷。。。。。。。。因此，，，，，，，，在使用电气装备前，，，，，，，，必需检测绝缘电阻是否切合要求。。。。。。。。

      绝缘电阻测试必需使用特殊的测试仪器来完成的，，，，，，，，最常用的测试仪器就是摇表（兆欧表）、绝缘电阻测试仪和泄电流钳形表，，，，，，，，本文就以摇表为例，，，，，，，，先容绝缘电阻的测试原理和要领。。。。。。。。

      常用的摇表由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏障端）组成，，，，，，，，被测电阻Rx接在“L”与“E”端钮之间。。。。。。。。与摇表表针相连的有两个线圈，，，，，，，，一个同表内的附加电阻R2串联；；；；； ；；；另一个和被测电阻Rx串联，，，，，，，，然后一起接到手摇发电机上。。。。。。。。当手摇动发电机时，，，，，，，，发电机两头爆发较高的直流电压，，，，，，，，线圈1和线圈2同时通电，，，，，，，，在线圈1与被测电阻间有电流I1，，，，，，，，在线圈2与表内附加电阻R2有电流I2，，，，，，，，两种电流与磁场作用，，，，，，，，爆发相反的力矩，，，，，，，，当I1电流最大（即被测电阻为0），，，，，，，，指针指向刻度0。。。。。。。。当I2电流最大（即开路状态），，，，，，，，指针指向刻度无限大∞。。。。。。。。当I1、I2两个电流都不是最大时，，，，，，，，表针就随着两个转矩的合成转矩的巨细而偏转某一角度，，，，，，，，这个偏转角度决议于两个电流的比值，，，，，，，，由于附加电阻是稳固的，，，，，，，，以是电流值仅取决于待测电阻的巨细。。。。。。。。

      由于摇表没有游丝，，，，，，，，不可爆发反作用力矩，，，，，，，，以是摇表在意外试时可以停留在恣意位置（即未必位），，，，，，，，而不是回到零位，，，，，，，，这跟其他指针式的仪表是有区别的。。。。。。。。


2、万用表测丈量电阻原理

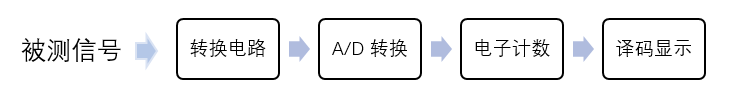

      数字万用表也称为复用表、多用表、三用表等，，，，，，，，一样平常可以丈量电压、电流和电阻。。。。。。。。数字万用表的丈量历程由转换电路将被丈量转换成直流电压信号，，，，，，，，再由模/数（A/D）转换器将电压模拟量转换成数字量，，，，，，，，然后通过电子计数器计数，，，，，，，，最后把丈量效果用数字直接显示在显示屏上。。。。。。。。

金沙城js93线路检测中心

      数字万用表丈量电压、电流和电阻功效都是通过转换电路部分实现的，，，，，，，，而电流、电阻的丈量都是基于电压的丈量。。。。。。。。在使用数字万用表丈量电阻时，，，，，，，，可以简化为一个恒流源加一个电压表的模子，，，，，，，，恒流源爆发的激励电流流过被测电阻，，，，，，，，在被测电阻两头爆发的陪同电压被数字万用表内部的电压表丈量出来，，，，，，，，由于数字万用表的激励电流是已知的，，，，，，，，使用欧姆定律它就可以盘算出被测电阻的巨细，，，，，，，，并显示在屏幕上。。。。。。。。

      数字万用表丈量电阻一样平常包括两种模式：两线电阻和四线组，，，，，，，，两种丈量模式的原理都是基于上述恒流源和电压表的模子，，，，，，，，只不过四线电阻丈量消除了引线误差对两线电阻丈量的影响，，，，，，，，以是四线电阻丈量精度更高。。。。。。。�；；；；； ；；Ｉ杏幸恢指既返恼闪渴�“真欧姆电阻丈量”，，，，，，，，它是在四线电阻丈量的基础上，，，，，，，，消除了引线与被测电阻毗连点的热电势，，，，，，，，从而进一步提升电阻丈量精度的要领。。。。。。。。

      顺带说一下，，，，，，，，许多朋侪喜欢拿蜂鸣档来判断线路通断或者装备优劣，，，，，，，，实质上，，，，，，，，蜂鸣档一样平常只用来判断线路电阻较大照旧较小，，，，，，，，一样平常以30-50Ω（差别万用表有差别）为分界点，，，，，，，，电阻低于这个分界点，，，，，，，，蜂鸣器就会响，，，，，，，，并且电阻越小蜂鸣声越大；；；；； ；；；电阻高于这个分界点蜂鸣器就不响，，，，，，，，以是当线路电阻大于分界点时，，，，，，，，电阻究竟是几多，，，，，，，，用蜂鸣档是没步伐区分出来的。。。。。。。。以是当我们需要用电阻巨细剖析判断线路是否正常时，，，，，，，，建议接纳电阻档丈量详细电阻，，，，，，，，而不是接纳蜂鸣档听声音。。。。。。。。

3、万用表不可测试绝缘电阻
既然数字万用表也可以丈量电阻，，，，，，，，那么能不可接纳数字万用表测试绝缘电阻呢？？？？？

      以终为始，，，，，，，，让我们回到问题的泉源，，，，，，，，为什么要测试绝缘电阻呢？？？？？一是为了清静性，，，，，，，，通过在断开的载流导线、接地导体和待接地导线中举行绝缘测试（敲黑板，，，，，，，，或许率涉及高压），，，，，，，，能够消除由于短路引生气灾的可能性，，，，，，，，确保公共清静和小我私家清静；；；；； ；；；二是为了装备寿命，，，，，，，，周期性维护测试能够提供可供剖析的数据，，，，，，，，同时展望可能的系统故障，，，，，，，，关于�；；；；； ；；；げ⒀由斓缙低澈偷缁氖褂檬倜簿哂兄饕庖濉！！！！！！�。

      从数字万用表丈量电阻的原理看，，，，，，，，数字万用表虽然可以丈量电阻，，，，，，，，但无法准确指示绝缘体的事情状态。。。。。。。。由于数字万用表的内置电源电压很低，，，，，，，，内阻很大，，，，，，，，测得的是低电压下的绝缘电阻值，，，，，，，，关于绝缘性能不良的情形很难形成回路，，，，，，，，测得的绝缘电阻较大，，，，，，，，不可真正反应在高压条件下电气装备事情时的绝缘性能，，，，，，，，也就无法包管清静性。。。。。。。。而摇表和万用表的差别之处，，，，，，，，就在于摇表带有250-5000V的高电压，，，，，，，，因此，，，，，，，，用摇表测试绝缘电阻，，，，，，，，关于绝缘性能不良的情形，，，，，，，，在内部容易形成泄电流或击穿电压，，，，，，，，从而形成回路，，，，，，，，就可以获得切合电气装备现实事情条件时的绝缘电阻值，，，，，，，，这对判断电气装备的绝缘状态才华起的真正的作用，，，，，，，，也才华包管电气装备的清静运行。。。。。。。。

      以是，，，，，，，，文中形貌的数字万用表丈量绝缘电阻为∞，，，，，，，，而使用摇表测试绝缘电阻为0的情形，，，，，，，，就是由于，，，，，，，，数字万用表丈量的是低压静态电阻，，，，，，，，而摇表测试的是施加高压后击穿后的电阻。。。。。。。。以是，，，，，，，，绝缘电阻测试是和电压有关联的，，，，，，，，凭证GB 50150-2006《电气装置装置工程电气装备交接试验标准》的划定：事情电压在100V以下的电气装备或回路，，，，，，，，使用250V测试电压测试绝缘电阻；；；；； ；；；事情电压在100V~500V的电气装备或回路，，，，，，，，使用500V测试电压测试绝缘电阻；；；；； ；；；事情电压在500V~3000V的电气装备或回路，，，，，，，，使用1000V测试电压测试绝缘电阻；；；；； ；；；事情电压在3000V~10000V的电气装备或回路，，，，，，，，使用2500V测试电压测试绝缘电阻；；；；； ；；；事情电压在10000V以上的电气装备或回路，，，，，，，，使用5000V或10000V测试电压测试绝缘电阻。。。。。。。。

4、绝缘电阻测试
      使用摇表测试绝缘电阻是一种较量常用、较量简朴的要领，，，，，，，，本文就不再赘述，，，，，，，，但在举行绝缘测试时需要注重几个方面的内容：

1）接线和安排要求：测试差别类型装备的绝缘电阻接线的要领有所差别，，，，，，，，在测试接线时一定要注重；；；；； ；；；兆欧表应安排在平稳的地方，，，，，，，，检查指针偏转情形，，，，，，，，以免在摇下手柄时，，，，，，，，因表身颤抖和倾斜爆发较大的丈量误差；；；；； ；；；

2）测试前试验：在使用摇表举行绝缘电阻测试前，，，，，，，，应先举行开路和短路试验，，，，，，，，包管摇表的准确性。。。。。。。。浚浚浚浚开路试验时，，，，，，，，将E、L两头开路，，，，，，，，以约120r/min的转速摇下手柄，，，，，，，，视察指针是否指到“∞”处；；；；； ；；；短路试验时：将E、L两头短接，，，，，，，，缓慢摇下手柄，，，，，，，，视察指针是否指到“0”处，，，，，，，，经检查完好才华使用；；；；； ；；；

3）手摇发电机：摇摇动表手柄，，，，，，，，应先慢再逐渐加速，，，，，，，，待调速器爆发滑动后，，，，，，，，应坚持转速稳固稳固；；；；； ；；；若是被测电气装备短路，，，，，，，，表针摆动到“0”时，，，，，，，，应阻止摇下手柄，，，，，，，，以免摇表过流发热烧坏；；；；； ；；；

4）测试读数：为获得准确的丈量效果，，，，，，，，必需要手摇发电机且在额定转速下事情一分钟后才华读数，，，，，，，，这样丈量泛起的数字会更准确；；；；； ；；；

5）特殊情形：若遇天气湿润或降雨后空气湿度较大时，，，，，，，，应使用“�；；；；； ；；；せ�”以消除绝缘物外貌泄流，，，，，，，，使被测物绝缘电阻比现实值偏低；；；；； ；；；

6）清静：在丈量绝缘电阻时必需要在电气装备或电气线路停电的情形下，，，，，，，，在绝缘电阻表还没有阻止转动与被测物还未放电之前，，，，，，，，万万不可以用手去触碰被测物的丈量处，，，，，，，，尤其是一些带有大电容的一些装备，，，，，，，，以免会泛起触电事故。。。。。。。。

5、最后的话
      GJB 9001C-2017《质量治理系统 要求》7.1.5章节明确划定：组织应确保所提供的资源适合所开展的监视和丈量运动的特定类型，，，，，，，，当发明丈量装备不切合预期用途时，，，，，，，，组织应确定以往丈量效果的有用性是否受到倒运影响，，，，，，，，须要时应接纳适当的步伐。。。。。。。。以是，，，，，，，，各人在举行绝缘电阻测试时，，，，，，，，万万不可使用数字万用表，，，，，，，，不但仅是不知足质量系统要求，，，，，，，，还要向前追溯以前的测试效果是否有用；；；；； ；；；最主要的，，，，，，，，使用数字万用表丈量的绝缘电阻不可准确反应绝缘体的事情状态，，，，，，，，保存清静隐患，，，，，，，，会给职员和装备带来未知危害。。。。。。。。
