高压开关机械特征测试系统简介 ----Product introduction
HGKC-HA高压开关机械特征测试系统接纳工业盘算机，，，，，，15寸触摸显示屏，，，，，，工业级投射式电容触控，，，，，，1.8GHz 双核双线程，，，，，，内存4GB，，，，，，Windows10操作系统，，，，，，人性化操作界面直观，，，，，，支持中英文输入，，，，，，便于现场操作职员使用，，，，，，适用于断路器生产厂家、第三方检测机构、国家电网等单位。。。。 。。。
HGKC-HA高压开关特征综合测试仪即（高压开关机械特征测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，，，，，，参照中华人民共和国电力行业标准《高电压测试装备通用手艺条件》第3部分，，，，，，DL/T846.3-2017为设计依据，，，，，，为种种断路器动态剖析提供了利便，，，，，，能够准确地丈量出种种电压品级的少油、多油、真空、六氟化硫等高压断路器的机械动特征参数。。。。 。。。
HGKC-HA高压开关特征综合测试仪即（高压开关机械特征测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，，，，，，参照中华人民共和国电力行业标准《高电压测试装备通用手艺条件》第3部分，，，，，，DL/T846.3-2017为设计依据，，，，，，为种种断路器动态剖析提供了利便，，，，，，能够准确地丈量出种种电压品级的少油、多油、真空、六氟化硫等高压断路器的机械动特征参数。。。。 。。。
高压开关机械特征测试系统参数 ----Technical parameter
1、时间丈量：
12路 固有分闸（合闸）时间
分闸（合闸）相内差别期
分闸（合闸）相间差别期之差
合闸（分闸）弹跳时间（弹跳次数）
差别期测试规模：0.10ms～99ms，，，，，，区分率：0.01ms；；；； ；；；
内触发测试规模：0.10ms～999ms，，，，，，区分率：0.01ms,
1000ms～9999ms,区分率：0.1ms, 10000ms～200000ms区分率：1ms。。。。 。。。
外触发测试规模：0.01ms～200s
准确度：±0.05%+0.1ms
2、速率丈量：刚分（刚合）速率
指准时间段（行程段或角度段）平均速率
3、测速规模：0.1mm传感器 0.001～20.0m/s
345°角度传感器 0.01～25.0m/s，，，，，，准确率:±0.1m/s
4、行程丈量：动触头行程（行程）（3路行程丈量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、丈量规模：直线传感器：50mm，，，，，，丈量规模：0-50mm，，，，，，区分率:0.1mm。。。。 。。。
旋转传感器：345о，，，，，，丈量规模：0-1000mm，，，，，，区分率:0.08о。。。。 。。。此传感器有15度的无效区，，，，，，装置时在仪器可看到传感器有用区域，，，，，，数值显示在160-200度左右为佳。。。。 。。。加速率传感器丈量规模：0-300mm，，，，，，区分率:0.1mm。。。。 。。。准确率:土(1%L+0.2)mm。。。。 。。。
6、线圈电流丈量规模：最大电流30A,区分率：0.01A。。。。 。。。准确率:土5%
7、线圈电阻丈量规模：0～2000Ω,区分率：0.01Ω。。。。 。。。准确率:土5%
8、仪器输入电源 ：AC220V ± 10%；；；； ；；；50Hz ± 10%。。。。 。。。
9、控制电源输出:DC6～270V一连可调，，，，，，电流≤20A（短时）。。。。 。。。
10、外触发触发电压：AC/DC10-300V，，，，，，电流≤120A
11、使用情形： -20℃~+50℃
12、相对湿度：≤90%
12路 固有分闸（合闸）时间
分闸（合闸）相内差别期
分闸（合闸）相间差别期之差
合闸（分闸）弹跳时间（弹跳次数）
差别期测试规模：0.10ms～99ms，，，，，，区分率：0.01ms；；；； ；；；
内触发测试规模：0.10ms～999ms，，，，，，区分率：0.01ms,
1000ms～9999ms,区分率：0.1ms, 10000ms～200000ms区分率：1ms。。。。 。。。
外触发测试规模：0.01ms～200s
准确度：±0.05%+0.1ms
2、速率丈量：刚分（刚合）速率
指准时间段（行程段或角度段）平均速率
3、测速规模：0.1mm传感器 0.001～20.0m/s
345°角度传感器 0.01～25.0m/s，，，，，，准确率:±0.1m/s
4、行程丈量：动触头行程（行程）（3路行程丈量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、丈量规模：直线传感器：50mm，，，，，，丈量规模：0-50mm，，，，，，区分率:0.1mm。。。。 。。。
旋转传感器：345о，，，，，，丈量规模：0-1000mm，，，，，，区分率:0.08о。。。。 。。。此传感器有15度的无效区，，，，，，装置时在仪器可看到传感器有用区域，，，，，，数值显示在160-200度左右为佳。。。。 。。。加速率传感器丈量规模：0-300mm，，，，，，区分率:0.1mm。。。。 。。。准确率:土(1%L+0.2)mm。。。。 。。。
6、线圈电流丈量规模：最大电流30A,区分率：0.01A。。。。 。。。准确率:土5%
7、线圈电阻丈量规模：0～2000Ω,区分率：0.01Ω。。。。 。。。准确率:土5%
8、仪器输入电源 ：AC220V ± 10%；；；； ；；；50Hz ± 10%。。。。 。。。
9、控制电源输出:DC6～270V一连可调，，，，，，电流≤20A（短时）。。。。 。。。
10、外触发触发电压：AC/DC10-300V，，，，，，电流≤120A
11、使用情形： -20℃~+50℃
12、相对湿度：≤90%
高压开关机械特征测试系统功效 ----Product features
1）特征测试单位内置直流操作电源，，，，，，可提供DC6～270V可调电源，，，，，，电流20A，，，，，，知足线圈为24V/15A的断路器试验，，，，，，恣意整定分、合闸线圈的行动电压值，，，，，，可做断路器的低电压行动试验（手动和自动两种模式）。。。。 。。。
2）配备直线传感器、旋转传感器以及支架、专用牢靠多功效讨论，，，，，，装置极为利便，，，，，，简捷。。。。 。。。
3）开关行动一次，，，，，，可以获得所有数据及图形，，，，，，测试数据和图形同屏显示，，，，，，有12路断口合分闸时间、差别期、弹跳时间、次数、开距、超程、过冲行程、反弹行程、刚合速率、最大速率、指定段平均速率、线圈电流、线圈电阻等参数、可装三路传感器或通过一起传感器推算其他两路速率。。。。 。。。
4）适用于海内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。。。。 。。。
2）配备直线传感器、旋转传感器以及支架、专用牢靠多功效讨论，，，，，，装置极为利便，，，，，，简捷。。。。 。。。
3）开关行动一次，，，，，，可以获得所有数据及图形，，，，，，测试数据和图形同屏显示，，，，，，有12路断口合分闸时间、差别期、弹跳时间、次数、开距、超程、过冲行程、反弹行程、刚合速率、最大速率、指定段平均速率、线圈电流、线圈电阻等参数、可装三路传感器或通过一起传感器推算其他两路速率。。。。 。。。
4）适用于海内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。。。。 。。。

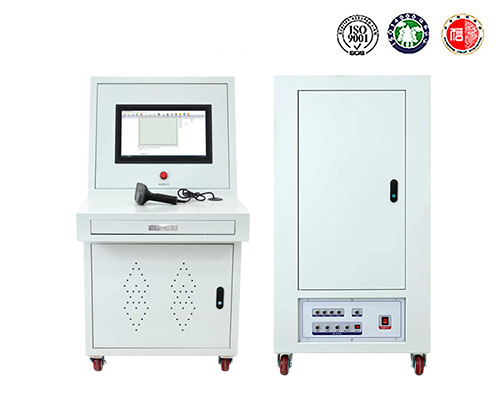

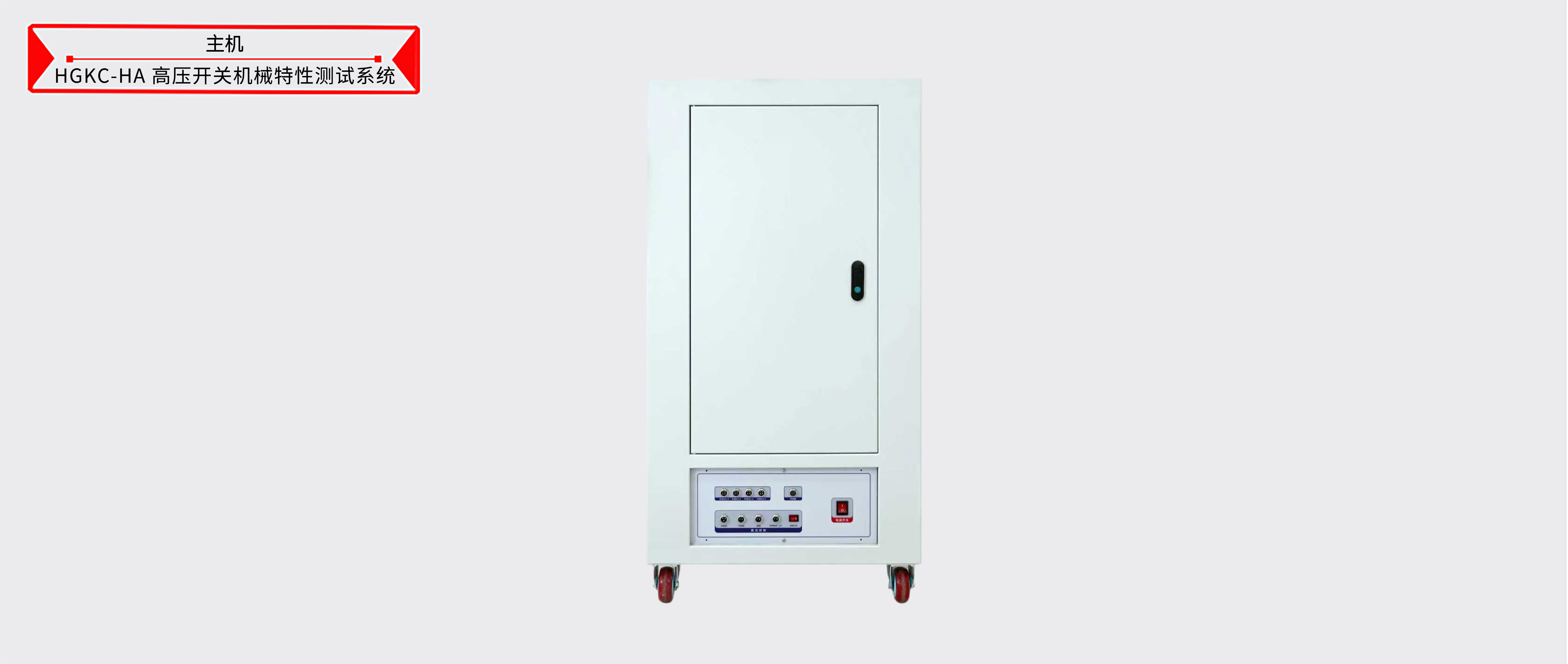

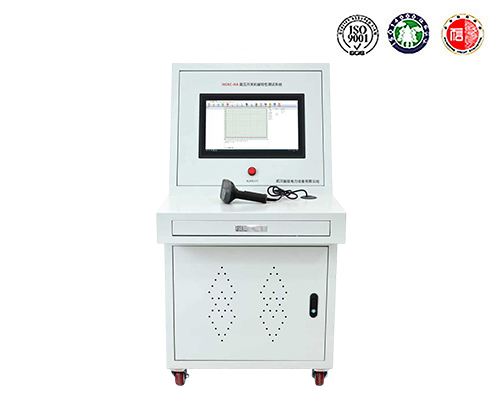

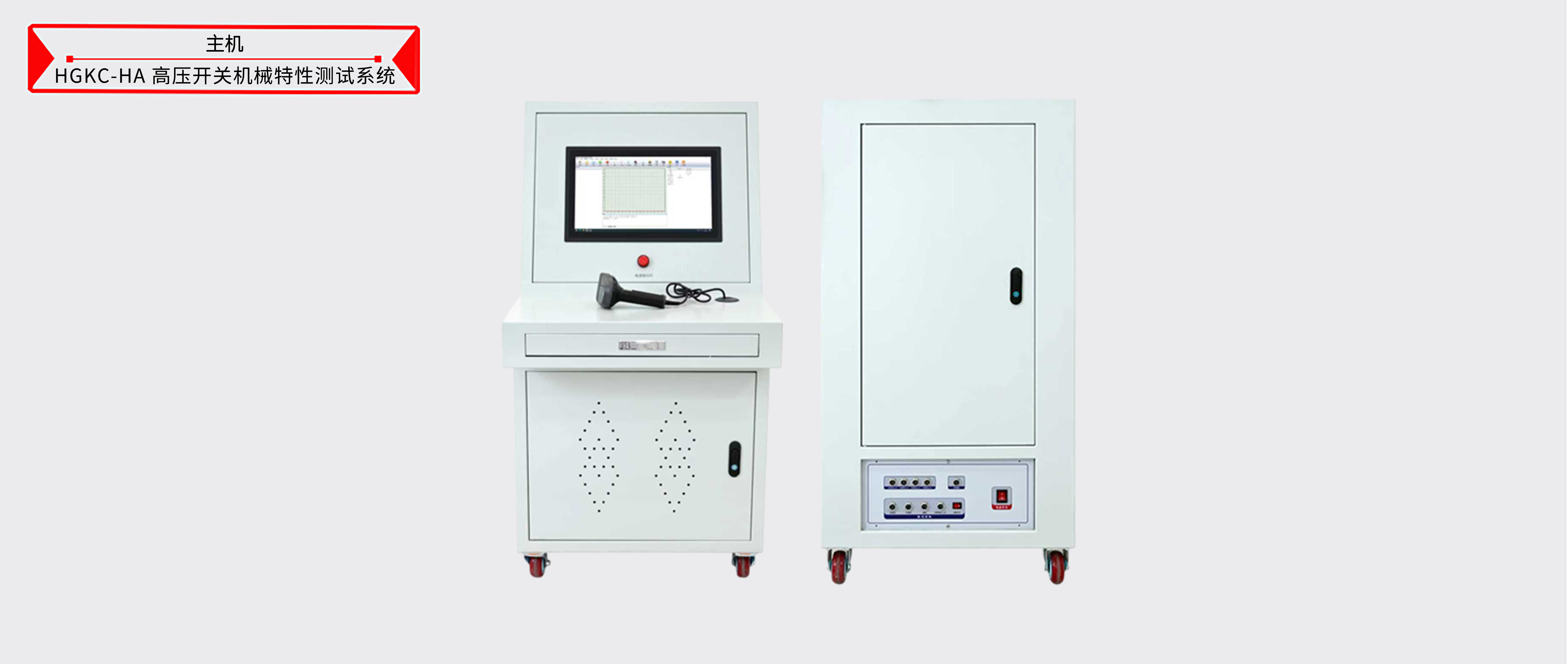

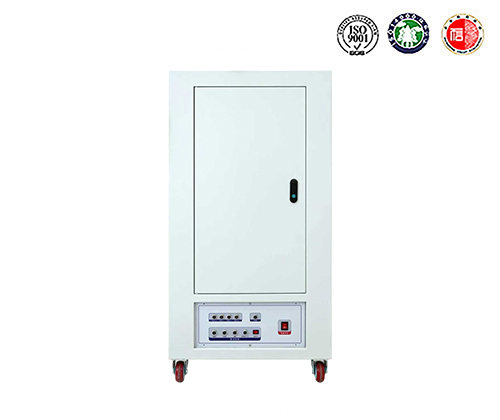

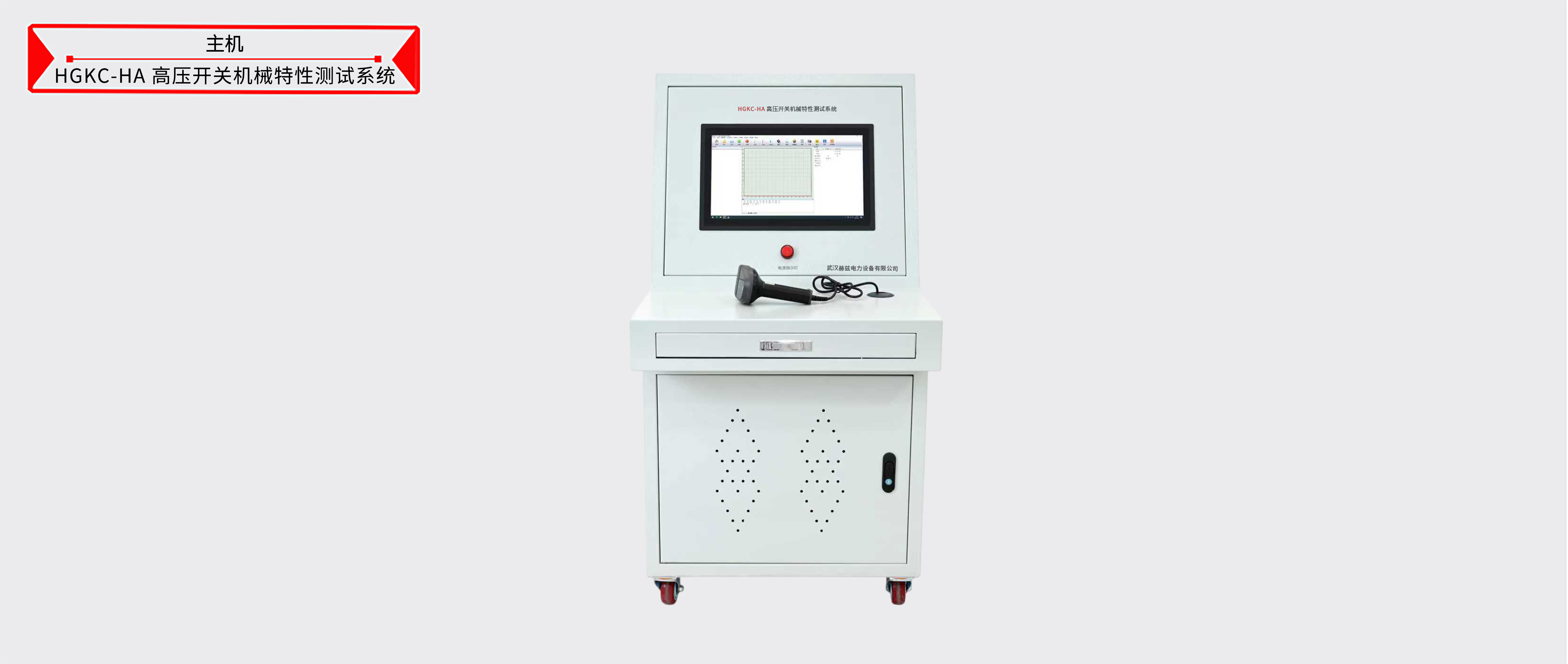

高压开关机械特征测试系统图片 ----Picture display
高压开关机械特征测试系统附件配件 --------Accessories
本产品HGKC-HA高压开关机械特征测试系统表详细清单请以说明书或代销条约为准
注 ; 中国·金沙城js93线路检测中心(股份)有限公司-官方网站产品外观以现实产品为准，，，，，，手艺参数和型号若有变换，，，，，，恕不另行通知图片高压开关机械特征测试系统附件...
