电压互感器现场测试仪简介 ----Product introduction
HZFA-2Y电压互感器现场测试仪是我公司为了降低在现场电磁式电压互感器检定事情量大的情形下而设计的现场测试仪器。。。。。。仪用具有在低电压情形下校验出电压互感器在高电压事情情形下的现实误差。。。。。�？？？ ？？？ ？梢粤�10kV/100V、10kV/√3/100V/、√335kV/100V、35kV/√3/100V/√3、110kV/√3/100V/√3、220kV/√3/100V/√3变比电力电磁式电压互感器的丈量。。。。。。仪器在设计时引入了一些新的头脑，，，，，，，接纳了一些新的手艺。。。。。。例如：通有平台手艺、电压仿真负荷、内部带有高准确度电压互感器和自升压电源等。。。。。。使用户在使用该仪器时感应越发利便、快捷、高效。。。。。。
电压互感器现场测试仪参数 ----Technical parameter
1）情形条件
温 度：（5~40）°C 相对湿度：<80%（25°C）
海拨高度：<2500m 电源频率：50Hz ±0.5Hz
2）仪器综合误差：0.05%
3）被测电压互感器准确度品级规模：0.2、0.5、1
4）被测电压互感器类型：电磁式电压互感器
5）内部标准电压互感器部分：
a.变比规模：
10kV/100V 10kV/√3/100V/√3
35kV/100V 35kV/√3/100V/√3
110kV /√3/100V/√3
220kV /√3/100V/√3
b.准确度品级：0.05%
c.事情电压： 0V~2400V
d.输出容量：50VA
6）内部互感器校验仪部分
a.古板方法丈量规模：
同相分量 （%）：0.0001~3.0 区分率：0.0001
正交分量 （分）：0.001~99.9 区分率：0.001
b.低校高方法丈量规模：
同相分量 （%）：0.0001~200.0 区分率：0.0001
正交分量 （分）：0.001~999.9 区分率：0.001
导纳 （ms）：0.0001~59.9 区分率：0.0001
c.基本误差：
同相分量： DX=±（X×2%+Y×2%±2个字）
正交分量： DY=±（X×2%+Y×2%±5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表：1级
d.事情规模：
电压：（5%~149%）Un （Un=100V，，，，，，，150V，，，，，，，100V/√3）
e.事情负荷：
电压：a对x<0.25VA (100V)
f.极性指示
使用低校高方法第一步丈量，，，，，，，事情电压2V以上，，，，，，，测试时将被试电压互感器a短接测试仪x，，，，，，，被试电压互感器x短接测试仪a，，，，，，，此时误差为200%，，，，，，，应有极性指示；；；；；；；
注重：试验时，，，，，，，若是凌驾10V电压时，，，，，，，仍未有极性过失指示，，，，，，，说明仪器自己有故障，，，，，，，请阻止试验，，，，，，，以免损坏仪器。。。。。。
7）内部电压负荷箱部分：
容量规模： 0.0VA~500VA
功率因数： 0.1~1.0
准确度品级： 3.0%
事情电压规模： 0.5V~40.0V
8）耐压试验及说明：
端子A、X和（地线）端子相通。。。。。。
K、D、a及x端子均与（地线）端子欠亨。。。。。。
9）仪器消耗功率：100VA
10）仪器输出功率：500VA
温 度：（5~40）°C 相对湿度：<80%（25°C）
海拨高度：<2500m 电源频率：50Hz ±0.5Hz
2）仪器综合误差：0.05%
3）被测电压互感器准确度品级规模：0.2、0.5、1
4）被测电压互感器类型：电磁式电压互感器
5）内部标准电压互感器部分：
a.变比规模：
10kV/100V 10kV/√3/100V/√3
35kV/100V 35kV/√3/100V/√3
110kV /√3/100V/√3
220kV /√3/100V/√3
b.准确度品级：0.05%
c.事情电压： 0V~2400V
d.输出容量：50VA
6）内部互感器校验仪部分
a.古板方法丈量规模：
同相分量 （%）：0.0001~3.0 区分率：0.0001
正交分量 （分）：0.001~99.9 区分率：0.001
b.低校高方法丈量规模：
同相分量 （%）：0.0001~200.0 区分率：0.0001
正交分量 （分）：0.001~999.9 区分率：0.001
导纳 （ms）：0.0001~59.9 区分率：0.0001
c.基本误差：
同相分量： DX=±（X×2%+Y×2%±2个字）
正交分量： DY=±（X×2%+Y×2%±5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表：1级
d.事情规模：
电压：（5%~149%）Un （Un=100V，，，，，，，150V，，，，，，，100V/√3）
e.事情负荷：
电压：a对x<0.25VA (100V)
f.极性指示
使用低校高方法第一步丈量，，，，，，，事情电压2V以上，，，，，，，测试时将被试电压互感器a短接测试仪x，，，，，，，被试电压互感器x短接测试仪a，，，，，，，此时误差为200%，，，，，，，应有极性指示；；；；；；；
注重：试验时，，，，，，，若是凌驾10V电压时，，，，，，，仍未有极性过失指示，，，，，，，说明仪器自己有故障，，，，，，，请阻止试验，，，，，，，以免损坏仪器。。。。。。
7）内部电压负荷箱部分：
容量规模： 0.0VA~500VA
功率因数： 0.1~1.0
准确度品级： 3.0%
事情电压规模： 0.5V~40.0V
8）耐压试验及说明：
端子A、X和（地线）端子相通。。。。。。
K、D、a及x端子均与（地线）端子欠亨。。。。。。
9）仪器消耗功率：100VA
10）仪器输出功率：500VA
电压互感器现场测试仪功效 ----Product features
1) 该仪器新增双绕组PT互感器测试功效，，，，，，，测试时无需外接负荷箱，，，，，，，接纳触摸屏操作。。。。。。
2) 仪器内部具有多变比的自升压电压互感器标准，，，，，，，准确度品级抵达0.05级，，，，，，，可以在1200V和2400V的电压下准确检定电力电压互感器的误差。。。。。。
3) 仪器在电磁式电压互感器丈量时接纳仿真负载手艺，，，，，，，该手艺可以推算出电压互感器在额定负载以及下限负载情形下的负载误差，，，，，，，因此在举行电磁式电压互感器校验时可不使用电压负载箱。。。。。。
4) 仪器内部互感器校验仪部分的准确度品级为2级。。。。。。
5) 该仪用具有规程点自动采样的功效，，，，，，，使用户在举行规程丈量时十分利便快捷。。。。。。
6) 该仪器内部具有功率源输出，，，，，，，自动升压，，，，，，，保�；；；；；；ば阅苡旁健！�。。。。
7) 该仪器接纳了我公司新近开发的通用平台手艺，，，，，，，在通用平台中用户可以十分利便地查阅一些有用的资料如：以前的丈量数据，，，，，，，种种丈量工具的接线图等。。。。。。直接提供各点的丈量值、化整值、误差曲线等。。。。。。对丈量效果自动判断。。。。。。使仪器的智能化水平有了进一步的提高。。。。。。
2) 仪器内部具有多变比的自升压电压互感器标准，，，，，，，准确度品级抵达0.05级，，，，，，，可以在1200V和2400V的电压下准确检定电力电压互感器的误差。。。。。。
3) 仪器在电磁式电压互感器丈量时接纳仿真负载手艺，，，，，，，该手艺可以推算出电压互感器在额定负载以及下限负载情形下的负载误差，，，，，，，因此在举行电磁式电压互感器校验时可不使用电压负载箱。。。。。。
4) 仪器内部互感器校验仪部分的准确度品级为2级。。。。。。
5) 该仪用具有规程点自动采样的功效，，，，，，，使用户在举行规程丈量时十分利便快捷。。。。。。
6) 该仪器内部具有功率源输出，，，，，，，自动升压，，，，，，，保�；；；；；；ば阅苡旁健！�。。。。
7) 该仪器接纳了我公司新近开发的通用平台手艺，，，，，，，在通用平台中用户可以十分利便地查阅一些有用的资料如：以前的丈量数据，，，，，，，种种丈量工具的接线图等。。。。。。直接提供各点的丈量值、化整值、误差曲线等。。。。。。对丈量效果自动判断。。。。。。使仪器的智能化水平有了进一步的提高。。。。。。

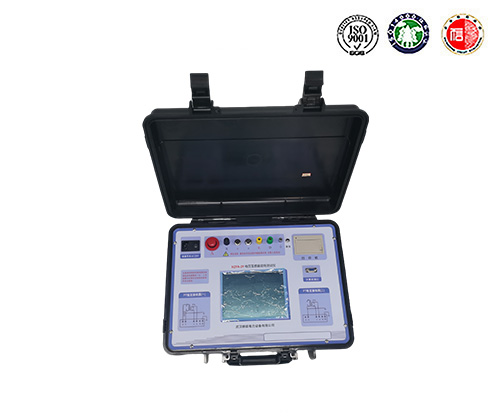

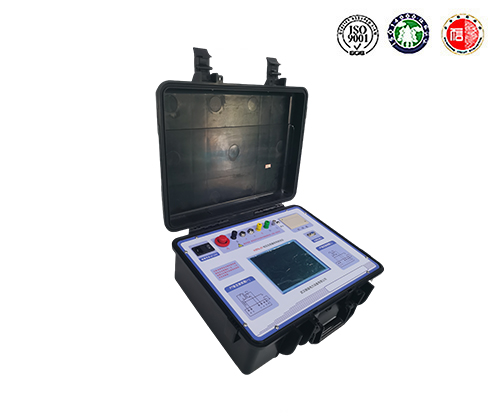

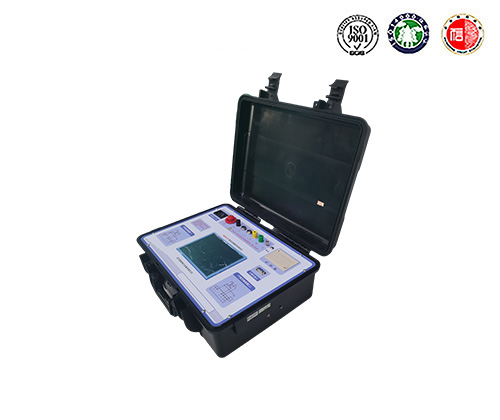

电压互感器现场测试仪图片 ----Picture display

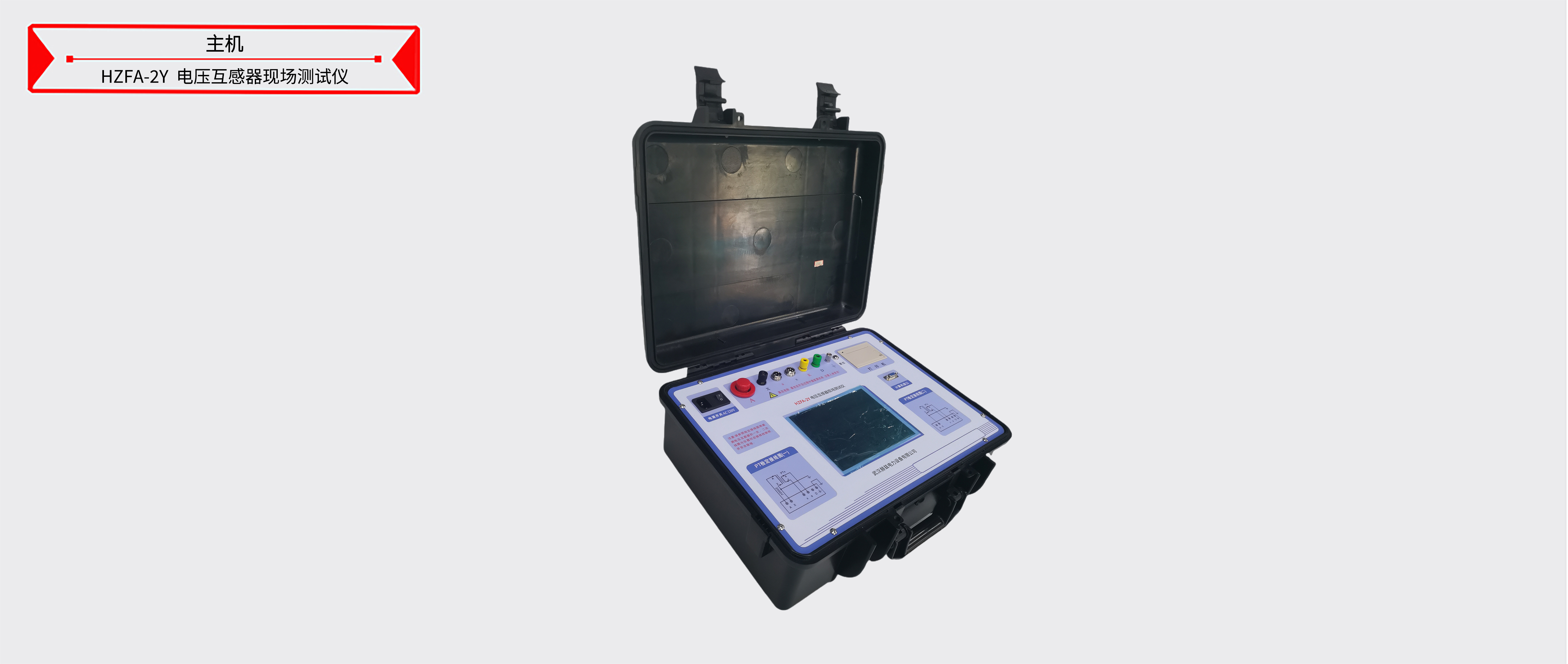

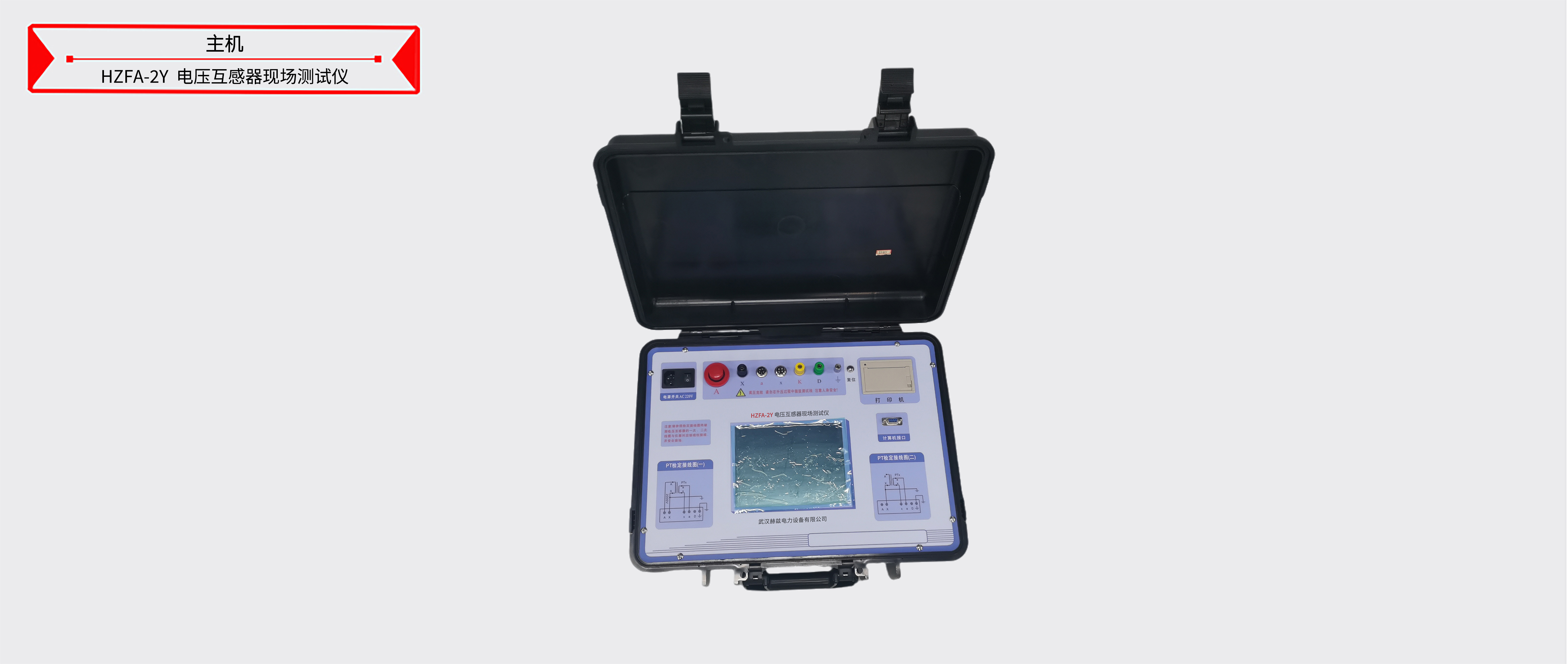

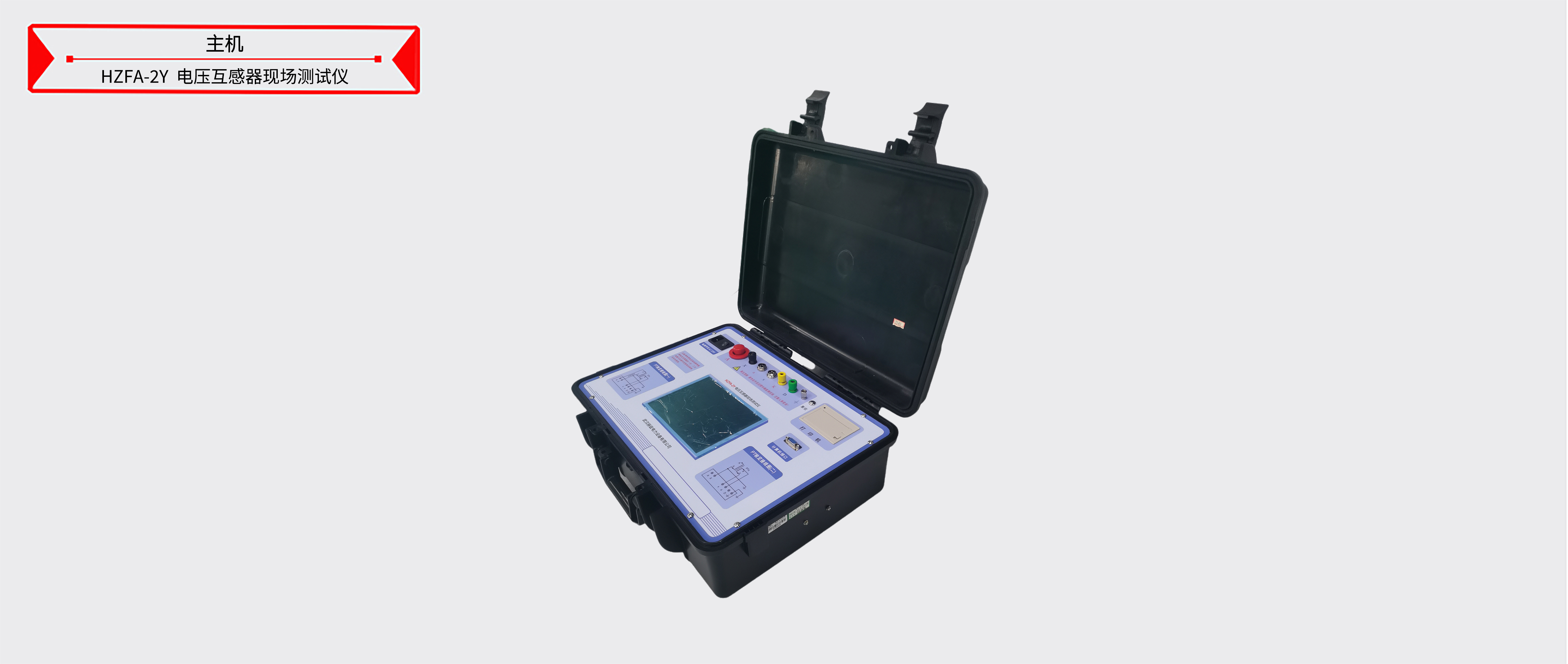

电压互感器现场测试仪附件配件 --------Accessories
本产品HZFA-2Y 电压互感器现场测试仪表详细清单请以说明书或代销条约为准
