高压开关特征及回路电阻测试系统简介 ----Product introduction
HZKH-2M高压开关特征及回路电阻测试系统由开关机械特征、回路电阻测试仪组成，，，，，，，接纳工业盘算机，，，，，，，15寸触摸显示屏，，，，，，，工业级投射式电容触控，，，，，，，1.8GHz 双核双线程，，，，，，，内存4GB，，，，，，，Windows10操作系统，，，，，，，人性化操作界面直观，，，，，，，支持中英文输入，，，，，，，便于现场操作职员使用，，，，，，，适用于断路器生产厂家、第三方检测机构、国家电网等单位。。。。。。 。
高压开关特征综合测试仪即（高压开关机械特征测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，，，，，，，参照中华人民共和国电力行业标准《高电压测试装备通用手艺条件》第3部分，，，，，，，DL/T846.3-2017为设计依据，，，，，，，为种种断路器动态剖析提供了利便，，，，，，，能够准确地丈量出种种电压品级的少油、多油、真空、六氟化硫等高压断路器的机械动特征参数。。。。。。 。
智能回路电阻测试仪接纳先进的大功率开关电源手艺和先进的电子线路精制而成。。。。。。 。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。。。。。。 。其电流接纳国家标准GB736所推荐的标准直流，，，，，，，可在标准电流的情形下测得被试品的电阻值。。。。。。 。本仪用具有抗滋扰能力强、精度高、操作利便、�； ；；； ；；；すπ晟频忍氐恪�。。。。。 。
高压开关特征综合测试仪即（高压开关机械特征测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，，，，，，，参照中华人民共和国电力行业标准《高电压测试装备通用手艺条件》第3部分，，，，，，，DL/T846.3-2017为设计依据，，，，，，，为种种断路器动态剖析提供了利便，，，，，，，能够准确地丈量出种种电压品级的少油、多油、真空、六氟化硫等高压断路器的机械动特征参数。。。。。。 。
智能回路电阻测试仪接纳先进的大功率开关电源手艺和先进的电子线路精制而成。。。。。。 。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。。。。。。 。其电流接纳国家标准GB736所推荐的标准直流，，，，，，，可在标准电流的情形下测得被试品的电阻值。。。。。。 。本仪用具有抗滋扰能力强、精度高、操作利便、�； ；；； ；；；すπ晟频忍氐恪�。。。。。 。
高压开关特征及回路电阻测试系统参数 ----Technical parameter
开关特征手艺参数：
1、时间丈量：
12路 固有分闸（合闸）时间
分闸（合闸）相内差别期
分闸（合闸）相间差别期之差
合闸（分闸）弹跳时间（弹跳次数）
差别期测试规模：0.10ms～99ms，，，，，，，区分率：0.01ms； ；；； ；；；
内触发测试规模：0.10ms～999ms，，，，，，，区分率：0.01ms,
1000ms～9999ms,区分率：0.1ms, 10000ms～200000ms区分率：1ms。。。。。。 。
外触发测试规模：0.01ms～200s
准确度：±0.05%+0.1ms
2、速率丈量：刚分（刚合）速率
指准时间段（行程段或角度段）平均速率
3、测速规模：0.1mm传感器 0.001～20.0m/s
345°角度传感器 0.01～25.0m/s，，，，，，，准确率:±0.1m/s
4、行程丈量：动触头行程（行程）（3路行程丈量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、丈量规模：直线传感器：50mm，，，，，，，丈量规模：0-50mm，，，，，，，区分率:0.1mm。。。。。。 。
旋转传感器：345о，，，，，，，丈量规模：0-1000mm，，，，，，，区分率:0.08о。。。。。。 。此传感器有15度的无效区，，，，，，，装置时在仪器可看到传感器有用区域，，，，，，，数值显示在160-200度左右为佳。。。。。。 。加速率传感器丈量规模：0-300mm，，，，，，，区分率:0.1mm。。。。。。 。准确率:土(1%L+0.2)mm。。。。。。 。
6、线圈电流丈量规模：最大电流30A,区分率：0.01A。。。。。。 。准确率:土5%
7、线圈电阻丈量规模：0～2000Ω,区分率：0.01Ω。。。。。。 。准确率:土5%
8、仪器输入电源 ：AC220V ± 10%； ；；； ；；；50Hz ± 10%。。。。。。 。
9、控制电源输出:DC6～270V一连可调，，，，，，，AC/DC24V≤15A（短时），，，，，，，AC/DC200V≤ 20A(短时)。。。。。。 。
10、外触发触发电压：AC/DC10-300V，，，，，，，电流≤120A
11、使用情形： -20℃~+50℃
12、相对湿度：≤90%
回路电阻手艺参数：
1、电源输入：AC220V±15％，，，，，，，50Hz，，，，，，，功率：600W;
2、电流档位：50A、100A;
3、丈量规模： 0-19999;
4、丈量精度：0.5%rdg±10dgt;
5、区分率：0.01;
6、情形温度：－25C 50C;
7、相对湿度：90%RH。。。。。。 。
1、时间丈量：
12路 固有分闸（合闸）时间
分闸（合闸）相内差别期
分闸（合闸）相间差别期之差
合闸（分闸）弹跳时间（弹跳次数）
差别期测试规模：0.10ms～99ms，，，，，，，区分率：0.01ms； ；；； ；；；
内触发测试规模：0.10ms～999ms，，，，，，，区分率：0.01ms,
1000ms～9999ms,区分率：0.1ms, 10000ms～200000ms区分率：1ms。。。。。。 。
外触发测试规模：0.01ms～200s
准确度：±0.05%+0.1ms
2、速率丈量：刚分（刚合）速率
指准时间段（行程段或角度段）平均速率
3、测速规模：0.1mm传感器 0.001～20.0m/s
345°角度传感器 0.01～25.0m/s，，，，，，，准确率:±0.1m/s
4、行程丈量：动触头行程（行程）（3路行程丈量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、丈量规模：直线传感器：50mm，，，，，，，丈量规模：0-50mm，，，，，，，区分率:0.1mm。。。。。。 。
旋转传感器：345о，，，，，，，丈量规模：0-1000mm，，，，，，，区分率:0.08о。。。。。。 。此传感器有15度的无效区，，，，，，，装置时在仪器可看到传感器有用区域，，，，，，，数值显示在160-200度左右为佳。。。。。。 。加速率传感器丈量规模：0-300mm，，，，，，，区分率:0.1mm。。。。。。 。准确率:土(1%L+0.2)mm。。。。。。 。
6、线圈电流丈量规模：最大电流30A,区分率：0.01A。。。。。。 。准确率:土5%
7、线圈电阻丈量规模：0～2000Ω,区分率：0.01Ω。。。。。。 。准确率:土5%
8、仪器输入电源 ：AC220V ± 10%； ；；； ；；；50Hz ± 10%。。。。。。 。
9、控制电源输出:DC6～270V一连可调，，，，，，，AC/DC24V≤15A（短时），，，，，，，AC/DC200V≤ 20A(短时)。。。。。。 。
10、外触发触发电压：AC/DC10-300V，，，，，，，电流≤120A
11、使用情形： -20℃~+50℃
12、相对湿度：≤90%
回路电阻手艺参数：
1、电源输入：AC220V±15％，，，，，，，50Hz，，，，，，，功率：600W;
2、电流档位：50A、100A;
3、丈量规模： 0-19999;
4、丈量精度：0.5%rdg±10dgt;
5、区分率：0.01;
6、情形温度：－25C 50C;
7、相对湿度：90%RH。。。。。。 。
高压开关特征及回路电阻测试系统功效 ----Product features
开关特征特点：
1）特征测试单位内置直流操作电源，，，，，，，可提供DC6～270V可调电源，，，，，，，电流20A，，，，，，，知足线圈为24V/15A的断路器试验，，，，，，，恣意整定分、合闸线圈的行动电压值，，，，，，，可做断路器的低电压行动试验（手动和自动两种模式）。。。。。。 。
2）配备直线传感器、旋转传感器以及支架、专用牢靠多功效讨论，，，，，，，装置极为利便，，，，，，，简捷。。。。。。 。
3）开关行动一次，，，，，，，可以获得所有数据及图形，，，，，，，测试数据和图形同屏显示，，，，，，，有12路断口合分闸时间、差别期、弹跳时间、次数、开距、超程、过冲行程、反弹行程、刚合速率、最大速率、指定段平均速率、线圈电流、线圈电阻等参数、可装三路传感器或通过一起传感器推算其他两路速率。。。。。。 。
4）适用于海内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。。。。。。 。
回路电阻特点：
1）接纳最新电源手艺，，，，，，，能长时间一连输出大电流,多电流档位输出。。。。。。 。
2）设置电阻上限，，，，，，，电阻值及格或超限或无效，，，，，，，自动爆发试验状态。。。。。。 。
3）可以设置丈量时间从0-9999S，，，，，，，可以长时间事情。。。。。。 。内置凉风散热，，，，，，，开关电源自动热�； ；；； ；；；ぁ�。。。。。 。
4）使用了细密仪用运算放大器和高精度四重积分A/D转换器。。。。。。 。
5）使用高性能32位最新ARM芯片，，，，，，，丈量时系统凭证信号巨细自动切换放大倍数，，，，，，，确保了该产品的测试准确度。。。。。。 。
6）使用最新的大电流线的毗毗邻口，，，，，，，插入拧转就可以，，，，，，，快速利便。。。。。。 。
1）特征测试单位内置直流操作电源，，，，，，，可提供DC6～270V可调电源，，，，，，，电流20A，，，，，，，知足线圈为24V/15A的断路器试验，，，，，，，恣意整定分、合闸线圈的行动电压值，，，，，，，可做断路器的低电压行动试验（手动和自动两种模式）。。。。。。 。
2）配备直线传感器、旋转传感器以及支架、专用牢靠多功效讨论，，，，，，，装置极为利便，，，，，，，简捷。。。。。。 。
3）开关行动一次，，，，，，，可以获得所有数据及图形，，，，，，，测试数据和图形同屏显示，，，，，，，有12路断口合分闸时间、差别期、弹跳时间、次数、开距、超程、过冲行程、反弹行程、刚合速率、最大速率、指定段平均速率、线圈电流、线圈电阻等参数、可装三路传感器或通过一起传感器推算其他两路速率。。。。。。 。
4）适用于海内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。。。。。。 。
回路电阻特点：
1）接纳最新电源手艺，，，，，，，能长时间一连输出大电流,多电流档位输出。。。。。。 。
2）设置电阻上限，，，，，，，电阻值及格或超限或无效，，，，，，，自动爆发试验状态。。。。。。 。
3）可以设置丈量时间从0-9999S，，，，，，，可以长时间事情。。。。。。 。内置凉风散热，，，，，，，开关电源自动热�； ；；； ；；；ぁ�。。。。。 。
4）使用了细密仪用运算放大器和高精度四重积分A/D转换器。。。。。。 。
5）使用高性能32位最新ARM芯片，，，，，，，丈量时系统凭证信号巨细自动切换放大倍数，，，，，，，确保了该产品的测试准确度。。。。。。 。
6）使用最新的大电流线的毗毗邻口，，，，，，，插入拧转就可以，，，，，，，快速利便。。。。。。 。

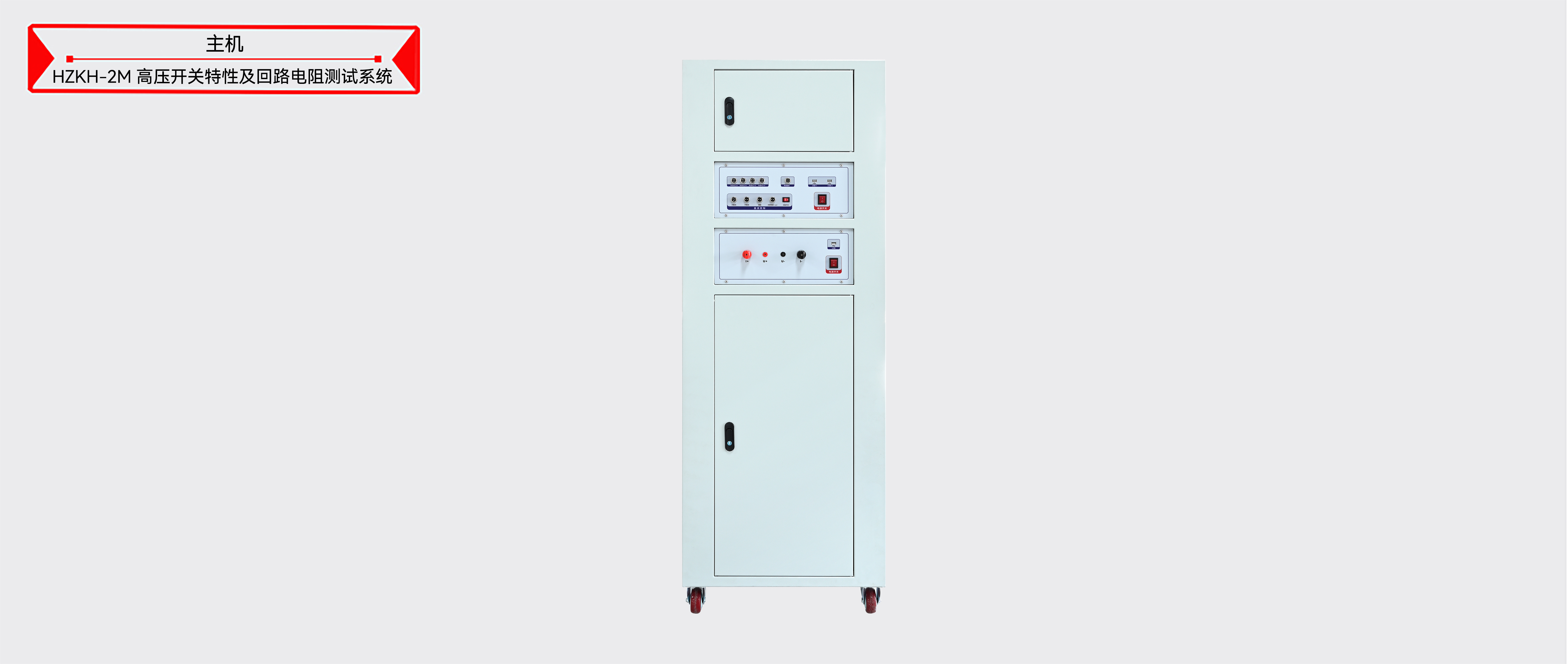

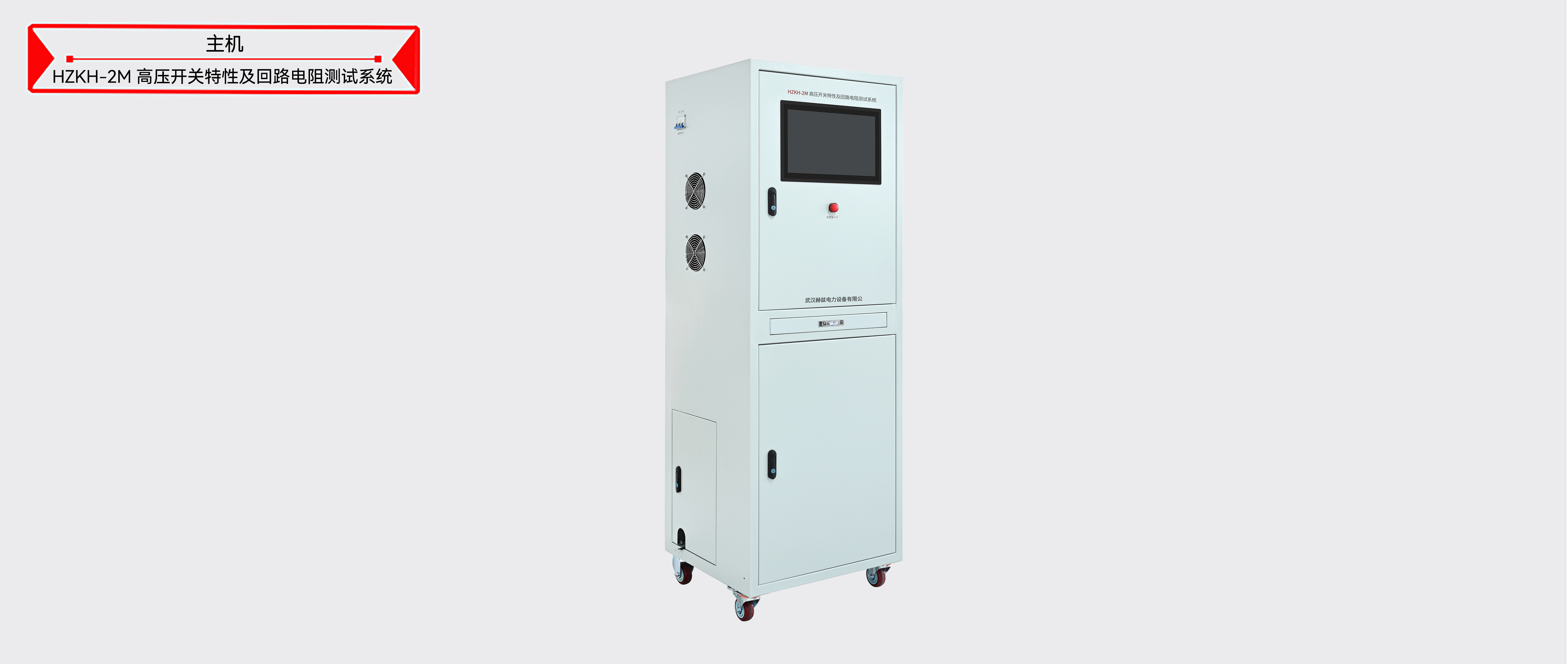

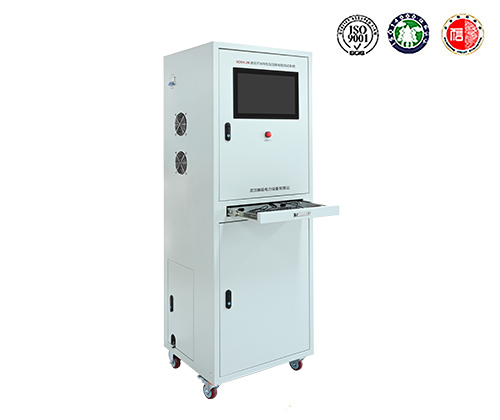

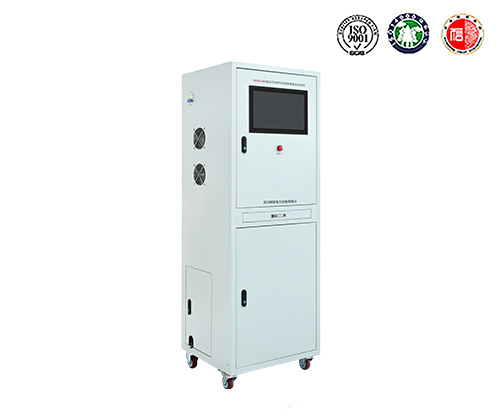

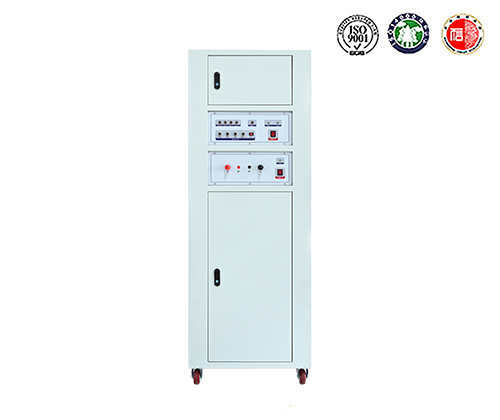

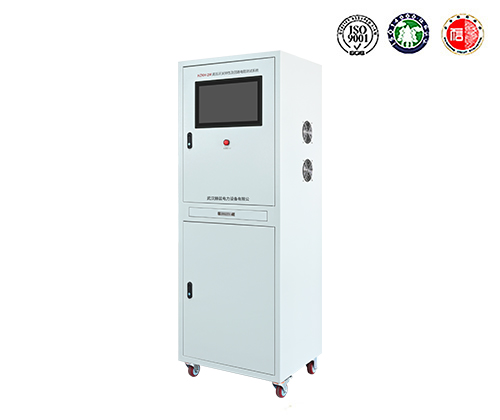

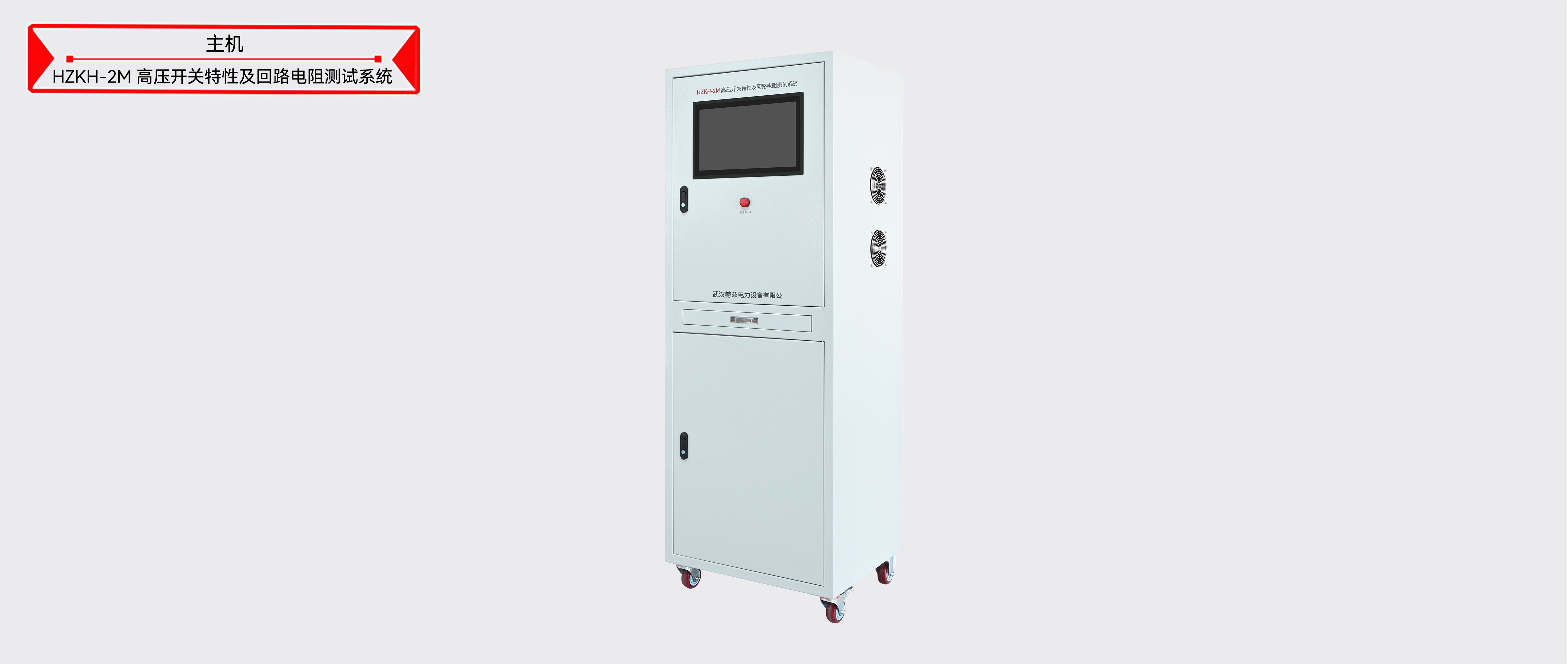

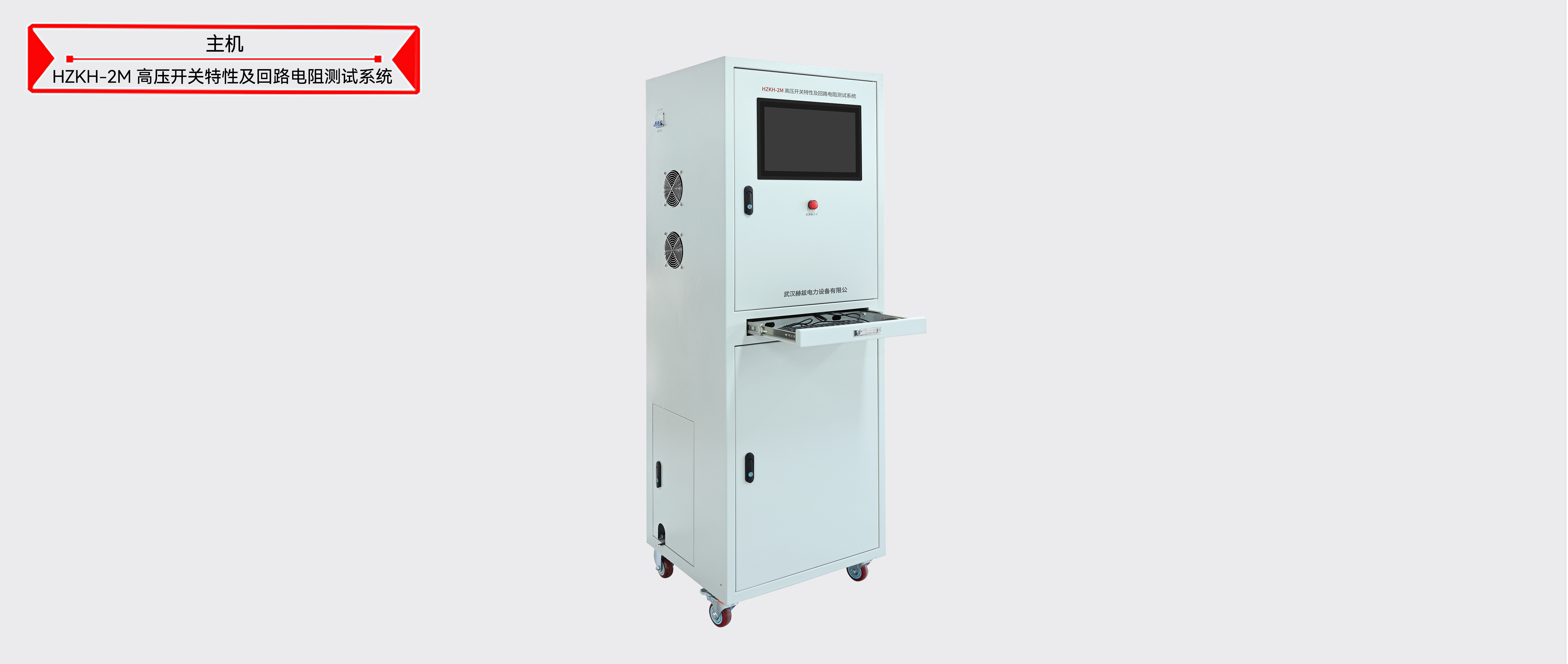

高压开关特征及回路电阻测试系统图片 ----Picture display
高压开关特征及回路电阻测试系统附件配件 --------Accessories
本产品HZKH-2M高压开关特征及回路电阻测试系统表详细清单请以说明书或代销条约为准
