变压器油色谱在线监测系统简介 ----Product introduction
HZSP-III变压器油色谱在线监测系统可实现自动定量循环洗濯、进油、油气疏散、样品剖析，，，，，数据处置惩罚，，，，，实时报警 ； ； ；；；；；快速地在线监测变压器等油浸式电力高压装备的油中消融故障气体的含量及其增添率，，，，，并通过故障诊断专家系统早期预告装备故障隐患信息，，，，，阻止装备事故，，，，，镌汰重大损失，，，，，提高装备运行的可靠性。。。。 。。。。该系统作为油色谱在线监测领域的新一代产品，，，，，将为电力变压器实现在线远程 DGA 剖析提供稳固可靠的解决计划，，，，，是电力系统状态磨练制度实验的有力包管。。。。 。。。。
HZSP-III系统是团结了本公司在电力色谱自动全脱气装置运行中近二十年的乐成履历，，，，，并总结海内外油色谱在线监测的优弱点，，，，，倾心打造而成。。。。 。。。。该系统坚持了我公司产品向来所具有的稳固性、可靠性、准确性等方面的优势：
♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增添率 ； ； ；；；；；
♦ 定量洗濯循环取样方法，，，，，真实地反应变压器油中消融气体状态 ； ； ；；；；；
♦ 油气疏散清静可靠，，，，，不污染，，，，，排放和不排放变压器油可由用户自己选择 ； ； ；；；；；
♦ 接纳专用复合色谱柱，，，，，提高气体组分的疏散度 ； ； ；；；；；
♦ 接纳入口特制的检测器 ，，，，，提高烃类气体的检测迅速度 ； ； ；；；；；
♦ 高稳固性、高精度气体检测手艺，，，，，误差规模为 ± 10% ； ； ；；；；；
♦ 成熟可靠的通讯方法，，，，，接纳标准网络协议，，，，，支持远程数据传输 ； ； ；；；；；
♦ 数据收罗可靠性高，，，，，接纳过采样手艺Δ－∑模数转换器，，，，，24位区分率，，，，，自动校准 ； ； ；；；；；
♦ 多样的数据显示及盘问方法，，，，，提供报表和趋势图，，，，，历史数据存储寿命为10年 ； ； ；；；；；
♦ 情形顺应能力强，，，，，乐成应用于高寒、高温、高湿度、高海拔地区 ； ； ；；；；；
♦ 抗滋扰性能高，，，，，电磁兼容性能知足 GB/T17626 与 IEC61000 标准 ； ； ；；；；；
♦ 提供有两级报警功效，，，，，报警信号可远传 ； ； ；；；；；
♦ 开放的数据库，，，，，可接入电力系统局域网 ； ； ；；；；；
别的，，，，，HZSP-III系统接纳了�？？？？？？？榛杓�，，，，，高性能嵌入式处置惩罚器的应用使色谱在线监测系统越发稳固可靠。。。。 。。。。
HZSP-III系统是团结了本公司在电力色谱自动全脱气装置运行中近二十年的乐成履历，，，，，并总结海内外油色谱在线监测的优弱点，，，，，倾心打造而成。。。。 。。。。该系统坚持了我公司产品向来所具有的稳固性、可靠性、准确性等方面的优势：
♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增添率 ； ； ；；；；；
♦ 定量洗濯循环取样方法，，，，，真实地反应变压器油中消融气体状态 ； ； ；；；；；
♦ 油气疏散清静可靠，，，，，不污染，，，，，排放和不排放变压器油可由用户自己选择 ； ； ；；；；；
♦ 接纳专用复合色谱柱，，，，，提高气体组分的疏散度 ； ； ；；；；；
♦ 接纳入口特制的检测器 ，，，，，提高烃类气体的检测迅速度 ； ； ；；；；；
♦ 高稳固性、高精度气体检测手艺，，，，，误差规模为 ± 10% ； ； ；；；；；
♦ 成熟可靠的通讯方法，，，，，接纳标准网络协议，，，，，支持远程数据传输 ； ； ；；；；；
♦ 数据收罗可靠性高，，，，，接纳过采样手艺Δ－∑模数转换器，，，，，24位区分率，，，，，自动校准 ； ； ；；；；；
♦ 多样的数据显示及盘问方法，，，，，提供报表和趋势图，，，，，历史数据存储寿命为10年 ； ； ；；；；；
♦ 情形顺应能力强，，，，，乐成应用于高寒、高温、高湿度、高海拔地区 ； ； ；；；；；
♦ 抗滋扰性能高，，，，，电磁兼容性能知足 GB/T17626 与 IEC61000 标准 ； ； ；；；；；
♦ 提供有两级报警功效，，，，，报警信号可远传 ； ； ；；；；；
♦ 开放的数据库，，，，，可接入电力系统局域网 ； ； ；；；；；
别的，，，，，HZSP-III系统接纳了�？？？？？？？榛杓�，，，，，高性能嵌入式处置惩罚器的应用使色谱在线监测系统越发稳固可靠。。。。 。。。。
变压器油色谱在线监测系统参数 ----Technical parameter
| 序号 | 手艺参数名称 | 提供值 | |
| 1 | 系统型号 | HZSP-III | |
| 2 | 事情情形温度 | -40℃～＋70℃ | |
| 3 | 事情情形湿度 | 相对湿度5～95%（装置内部既无凝露，，，，，也不应结冰） | |
| 4 | 大气压力 | 70kPa～110kPa | |
| 5 | 事情电源 | AC 220 V±10% ，，，，， 50Hz | |
| 6 | 监测组分 | H2、 CO、 CO2、 CH4、 C2H4、 C2H2、 C2H6、H20（可选！！�。 。。。。┑�7种气体组分及微水、相对增添率及绝对增添速率 ； ； ；；；；； 油中微水监测可选 | |
| 7 | 剖析诊断功效 | 通过改良三比值法、大卫三角法及立方体图示法对监测数据举行剖析、诊断，，，，，并提供原始谱图 | |
| 8 | 最小检测周期 | 40-60分钟，，，，，可由用户自行设定，，，，，默认24小时 | |
| 9 | 取样方法 | 循环取样，，，，，清静真实地反应变压器中气体真真相形 | |
| 10 | 油气疏散方法 | 真空全脱气方法 | |
| 11 | 数据存储寿命 | ≥ 10 年 | |
| 12 | 配备载宇量 | 气源爆发器 | |
| 13 | 监测气体 | 丈量规模 | 最低检测 |
| 1） | H2 | 1 ～ 2000 µ l/l | 1µ l/l |
| 2） | CO、 CO2 | 1 ～ 5000 µ l/l | 5 µ l/l |
| 3） | CH4 | 0.1 ～ 2000 µ l/l | 0.1-0.5 µ l/l |
| 4） | C2H4 | 0.1 ～ 2000 µ l/l | 0.1-0.5 µ l/l |
| 5） | C2H6 | 0.1 ～ 2000 µ l/l | 0.1 -0.5µ l/l |
| 6） | C2H2 | 0.1 ～ 500 µ l/l | 0.1-0.5 µ l/l |
| 7） | H2O（可选！！�。 。。。。� | 1 ～ 800 µ l/l | |
| 8） | 总烃 | 1 ～ 8000 µ l/l | |
| 9） | 总含宇量（可选！！�。 。。。。� | 0.2 ～ 15% | |
| 14 | 稳固性（丈量误差） | 统一试验条件下对统一油样的监测效果误差不凌驾 ±5%（中等浓度） | |
| 15 | 静电放电抗扰度 | 4 级，，，，，± 8kV－± 15kV | |
| 16 | 电快速瞬变脉冲群抗扰度 | 4 级，，，，，± 4kV | |
| 17 | 浪涌（攻击）抗扰度 | 4 级，，，，，± 4kV | |
| 18 | 耐地动能力：地动波为正弦波 一连时间：三个周波，，，，，清静系数 1.67 |
地动烈度 9 度地区： 地面水平加速率 0.4g ，，，，，地面笔直加速率 0.2g |
|
| 地动烈度 8 度地区： 地面水平加速率 0.25g ，，，，，地面笔直加速率 0.125g |
|||
| 地动烈度 7 度地区： 地面水平加速率 0.2g ，，，，，地面笔直加速率 0.1g |
|||
| 19 | 存储运输极限情形温度 | -40 ℃ ～＋ 80 ℃ | |
| 20 | 外壳的防护性能 | 室外装置部件（本系统和通讯控制单位） IP56 | |
| 21 | 形状尺寸 | 宽 600mm × 深 535mm × 高 1100mm | |
| 22 | 整机重量 | 130kg | |
| 23 | 基础尺寸 | 长 600mm× 宽500mm× 地面高200mm左右详细施工见基座施工图 | |
变压器油色谱在线监测系统功效 ----Product features

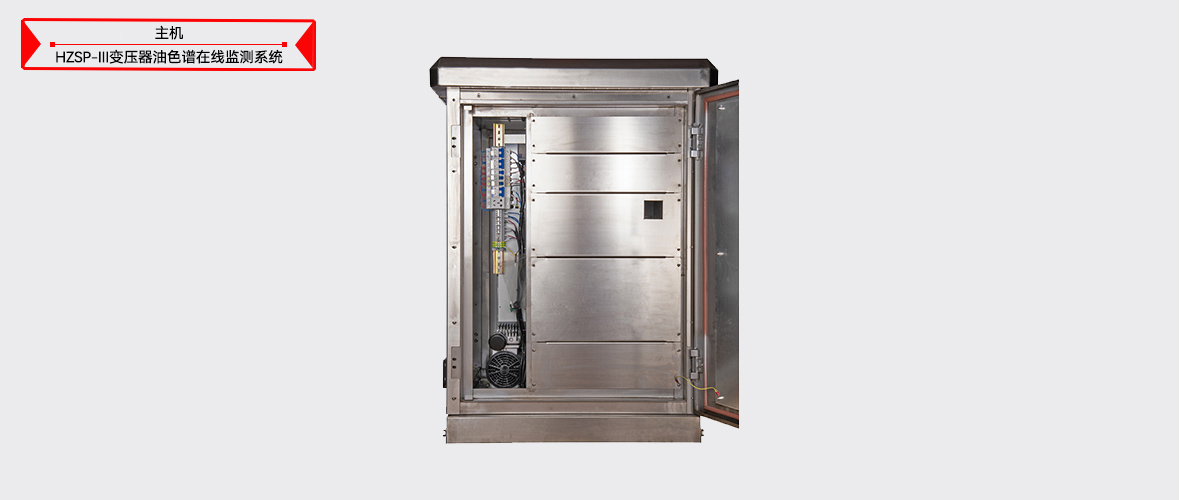

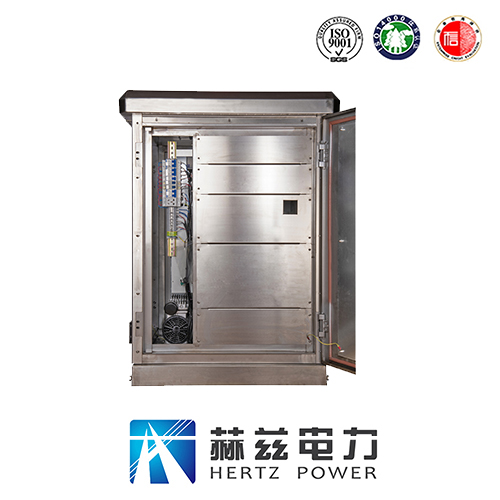

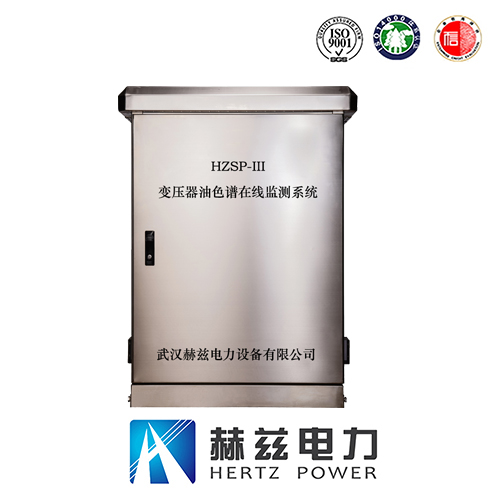

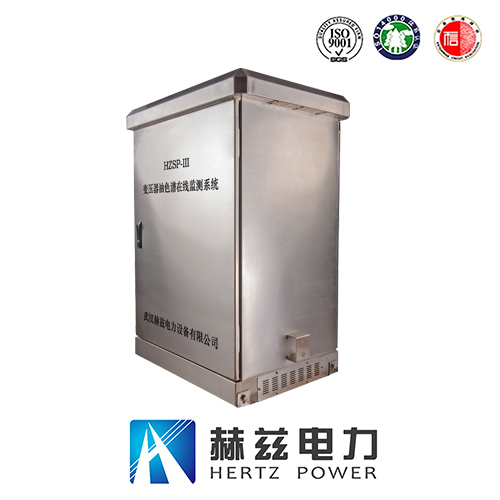

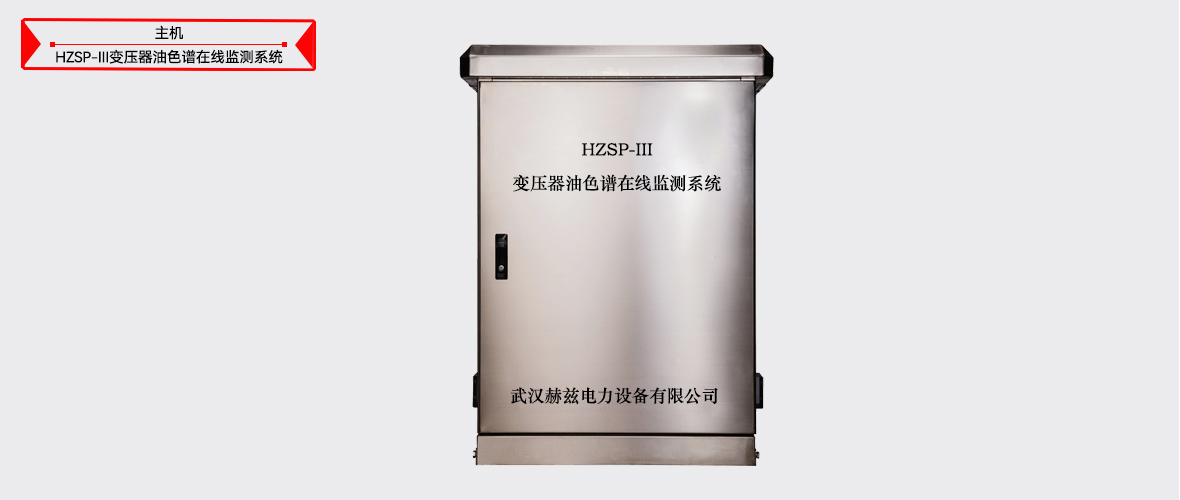

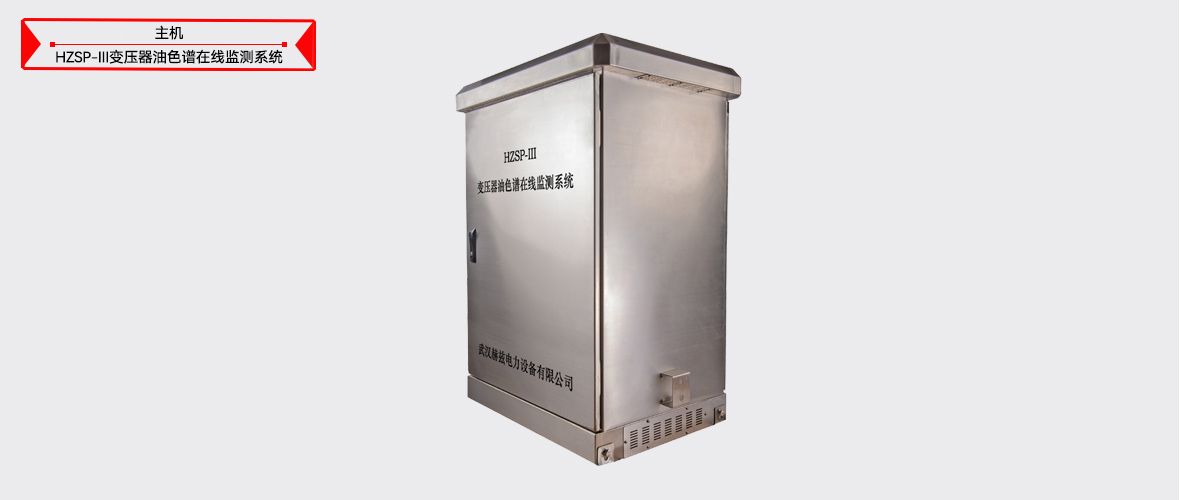

变压器油色谱在线监测系统图片 ----Picture display
变压器油色谱在线监测系统附件配件 --------Accessories
本产品HZSP-III变压器油色谱在线监测系统表详细清单请以说明书或代销条约为准
