电缆阻尼震荡波简介 ----Product introduction
阻尼振荡波状态检测系统HZZDB-60是一种用于电缆现场检测与状态诊断的新型手艺工具，，， ，，，具有简质朴用、体积小、便于运输、可在交流电压条件下举行非破损性试验、绝缘性能检测与评估手段多样化等特点。 。。。。。接纳阻尼交流电压（Damped AC Voltage，，， ，，，简称DAC）耐压试验与局放检测相团结的方法，，， ，，，为发明电缆线路绝缘中潜在缺陷提供了有用手段。 。。。。。别的，，， ，，，借助介质消耗现场丈量手艺，，， ，，，可进一步实现高压电缆绝缘老化水平的状态评估。 。。。。。
系统在测试历程中爆发的阻尼交流电压最高可达60kV，，， ，，，并团结先进的系统硬件与系统软件来举行诊断，，， ，，，主要包括：
1.最新半导体手艺；；；；；
2.最新的激光控制手艺；；；；；
3.先进的数字式信号处置惩罚器和滤波手艺；；；；；
4.先进的无线网络控制手艺。 。。。。。
电缆阻尼震荡波参数 ----Technical parameter
| 供电电源 | 220VAC±10%，，， ，，，50Hz |
| 振荡波输出最大电压 | 60kV |
| 振荡频率规模 | 20Hz~300Hz |
| 测试电缆长度规模 | 200m~20km |
| 高压充电电流 | 5mA |
| 高压开关 | 触发方法：激光触发高压开关 |
| 高压开关控制 |
导通时间：1µs |
| 开关导通电阻：小于1Ω | |
| 光纤通讯 | |
| 局放丈量规模 | 1pC~100nC |
| 局放水平检测与带宽 | 切合国际电工委员会IEC60270标准 |
| 局放定位带宽 | 150kHz~45MHz自动调理 |
| 局放定位丈量精度 | 电缆全长1 % (最小区分率2m) |
| 介质消耗丈量规模 | 0.1 %~10 % |
| 局放实时采样率 | 100MHz |
| 局放采样存储深度 | 32MB（可纪录300ms数据长度） |
| 控制方法 | 无线控制 |
| 局放校准模式 | 自动/手动 |
| 校准模式下时域脉冲反射定位讨论功效 | 自动锁定讨论位置 |
电缆阻尼震荡波功效 ----Product features
阻尼振荡波状态检测系统HZZDB-60是一种用于电缆现场检测与状态诊断的新型手艺工具，，， ，，，具有简质朴用、体积小、便于运输、可在交流电压条件下举行非破损性试验、绝缘性能检测与评估手段多样化等特点。 。。。。。接纳阻尼交流电压（Damped AC Voltage，，， ，，，简称DAC）耐压试验与局放检测相团结的方法，，， ，，，为发明电缆线路绝缘中潜在缺陷提供了有用手段。 。。。。。别的，，， ，，，借助介质消耗现场丈量手艺，，， ，，，可进一步实现高压电缆绝缘老化水平的状态评估。 。。。。。
系统在测试历程中爆发的阻尼交流电压最高可达60kV，，， ，，，并团结先进的系统硬件与系统软件来举行诊断，，， ，，，主要包括：
1.最新半导体手艺；；；；；
2.最新的激光控制手艺；；；；；
3.先进的数字式信号处置惩罚器和滤波手艺；；；；；
4.先进的无线网络控制手艺。 。。。。。

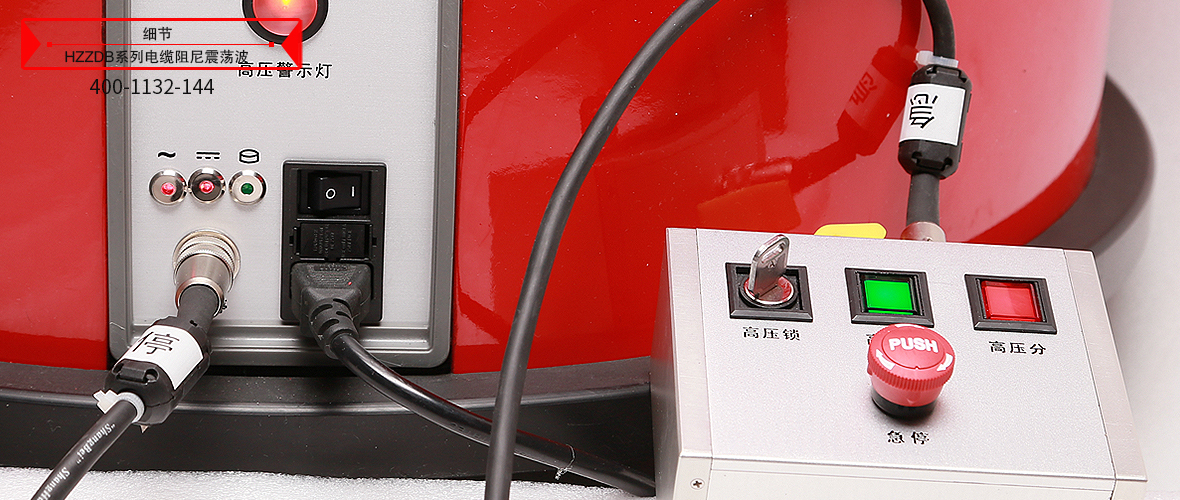

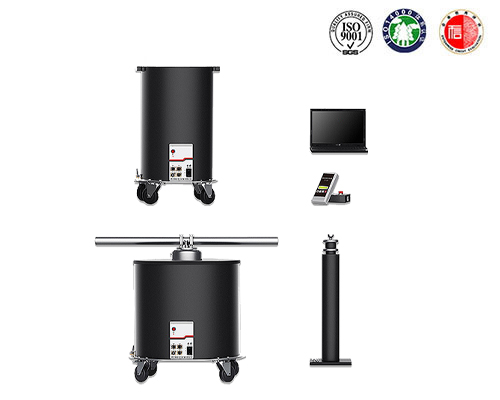

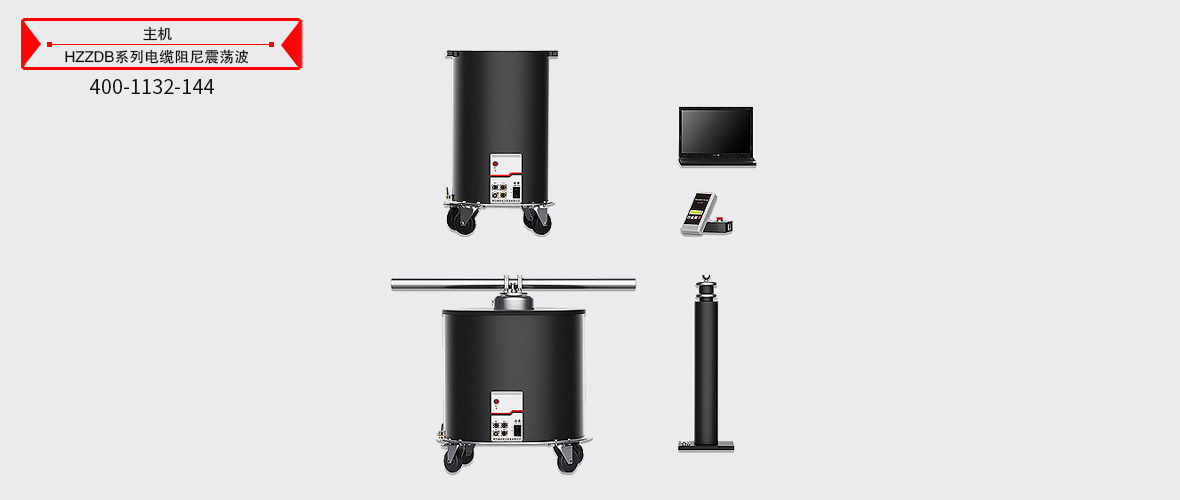

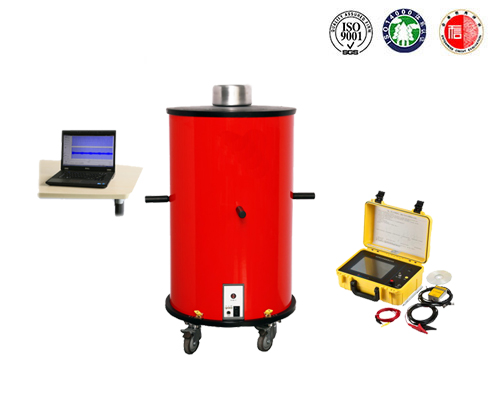

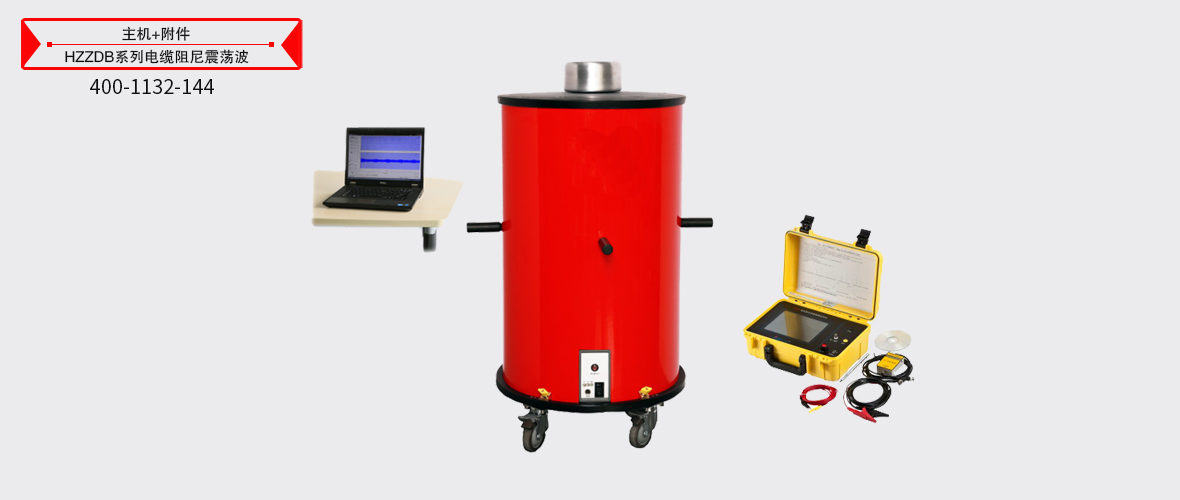

电缆阻尼震荡波图片 ----Picture display
电缆阻尼震荡波附件配件 --------Accessories
本产品HZZDB系列电缆阻尼震荡波表详细清单请以说明书或代销条约为准
