局部放电测试仪简介 ----Product introduction
HZJF+9000局部放电巡查仪可普遍应用于电力系统的局放检测，，，，，，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、倾轧线路、电缆等装备的绝缘状态检测，，，，，，通过以下几项指标来权衡电气装备的放电水平。 。。。。
局部放电强度检测：通过丈量1个工频周期内的放电信号，，，，，，凭证放电脉冲序列中最大值（dB）来表征局部放电的强度。 。。。。
局部放电频度检测：通过丈量1个工频周期内的放电信号，，，，，，提取放电脉冲并凭证放电脉冲数目来表征局部放电的频度。 。。。。
局部放电测试仪参数 ----Technical parameter
| TEV 丈量 | AE 丈量 | |||
| 丈量规模 | 0-60 dBmV | 丈量规模 | -6dBμV 至 68dBμV | |
| 区分率 | 1dB | 区分率 | 1dB | |
| 精度 | ±1dB | 精度 | ±1dB | |
| 每周期最大脉冲 | 1400 | 频率规模 | 20~200 kHz | |
| 丈量频带 | 3~100MHz | 迅速度 | ＞40dB | |
| AA 丈量 | UHF丈量 | |||
| 丈量规模 | -6dBμV~68dBμV | 检测频段 | 300-2000MHz | |
| 区分率 | 1dB | 丈量规模 | 0-60 dBmV | |
| 精度 | ±1dB | 迅速度 | 2.4 V/m | |
| 传感器中心频率 | 40 kHz | 传感器频段 | 300-2000MHz | |
| 迅速度 | ＞35dB | |||
| HFCT 丈量 | ||||
| 传感器传输阻抗 | 5mV/mA | |||
| 检测频率 | 1～30MHz | |||
| 迅速度 | ≤50pC | |||
| 硬件 | ||||
| 外壳 | ABS | |||
| 显示 | 4.0 寸RGB液晶屏 区分率800*480 | |||
| 采样精度 | 12bit | |||
| 同步方法 | 内同步、外同步 | |||
| 毗连器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口 |
无线 wifi |
||
| 耳机 | 最小 8 欧姆 | |||
| SD 卡 | 标配 16G ~ 64G | |||
| 内置电池 | 3.7V/5000mAh 锂电池 | |||
| 事情时间 | 约 6 小时 | |||
| 充电器 | AC 90-264V 或 DC 5V | |||
| 使用温度 | -20 ~ 50℃ | |||
| 湿度 | 20-85% 相对湿度 | |||
| 体积、重量 | 210*100*35(mm) 0.4KG(主机) | |||
局部放电测试仪功效 ----Product features
1、设置差别传感器实现险些所有的高压电气装备的局部放电检测 ；；；；；；；；
2、提供时域波形、PRPD、PRPS等多种放电图谱，，，，，，实现差别放电类型的剖析 ；；；；；；；；
3、人性化的人机界面利便差别装备的数据治理 ；；；；；；；；
4、内置超声波传感器和暂态地电压（以下简称TEV传感器），，，，，，可外接变压器、GIS、倾轧线路、电缆等专用传感器 ；；；；；；；；
5、接纳非侵入式检测方法，，，，，，测试历程中无需停电，，，，，，无需特殊设置高压源，，，，，，比古板的脉冲式局部放电检测仪使用越发利便 ；；；；；；；；
6、测试带宽规模为30kHz~2.0GHz，，，，，，适用种种频段的检测原理 ；；；；；；；；

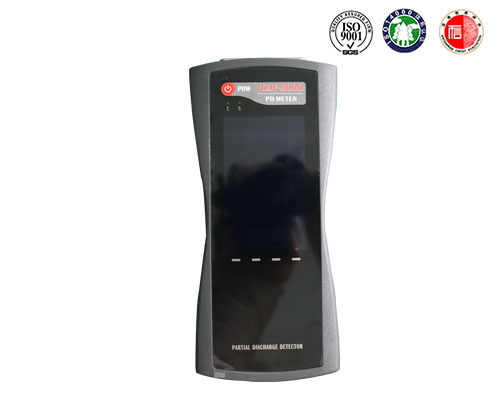

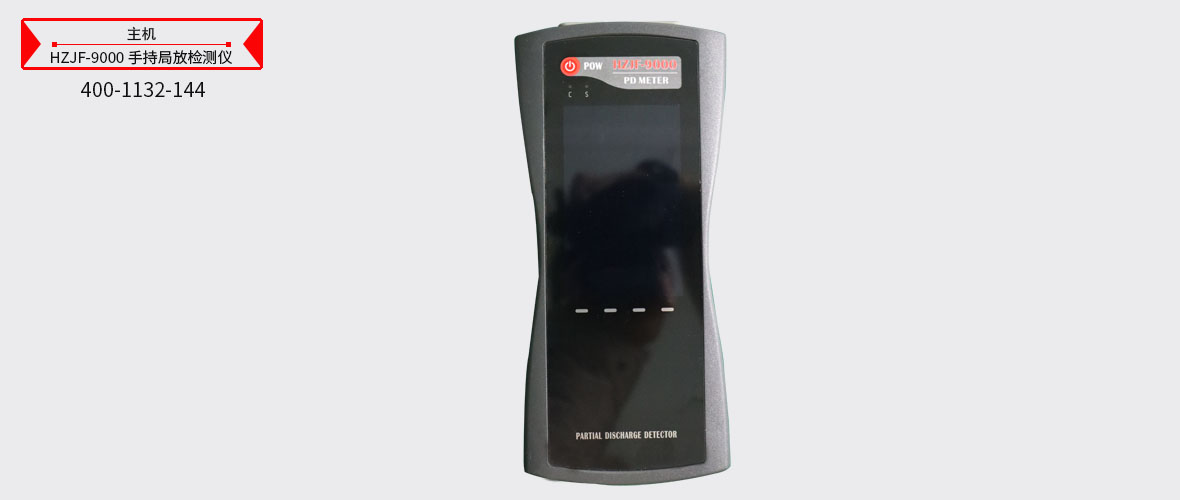

局部放电测试仪图片 ----Picture display

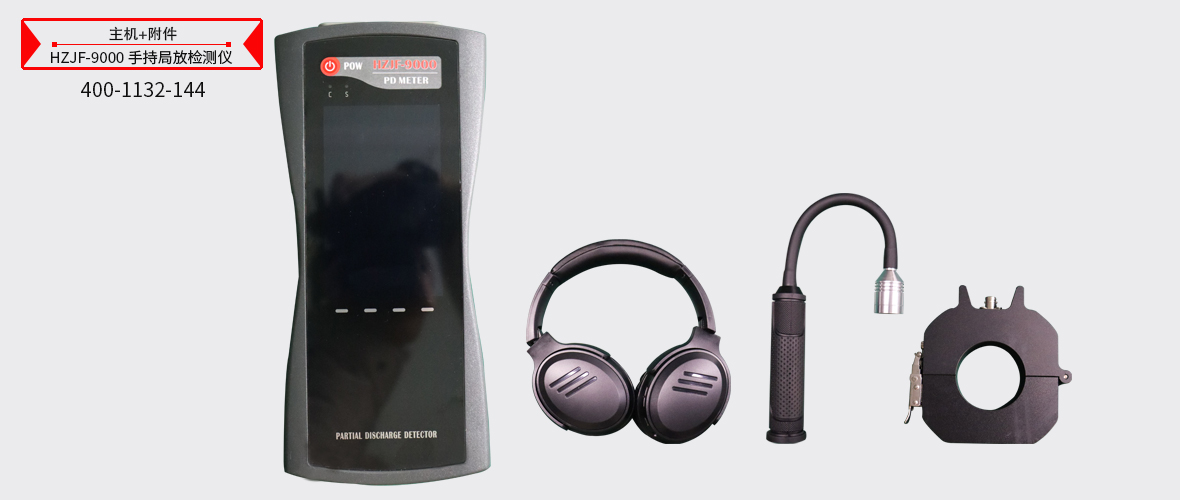

局部放电测试仪附件配件 --------Accessories
本产品HZJF+9000局部放电测试仪表详细清单请以说明书或代销条约为准
注 ; 中国·金沙城js93线路检测中心(股份)有限公司-官方网站产品外观以现实产品为准，，，，，，手艺参数和型号若有变换，，，，，，恕不另行通知图片局部放电测试仪附件...
