国网电力公司成套环网箱型式、出厂、抽检、交接试验及接地要求--【中国·金沙城js93线路检测中心(股份)有限公司-官方网站】

宣布时间：2024-02-01 16:19:15人气：
一、环网柜试验包括型式试验、出厂试验、

抽检试验和现场交接试验项目

型式试验

环网柜应举行第三方型式试验，，，，，，，型式试验的目在于验证环网柜、控制回路、控制装备及辅助装备的种种性能是否切合标准的要求。。。。。。。由于所用元件的类型、额定参数和组合的多样性，，，，，，，以是不可能对所有计划都举行型式试验。。。。。。。型式试验只能在典范的功效单位上举行试验。。。。。。。任一种详细计划的性能可引用类似计划的试验数据。。。。。。。

型式试验项目及要求，，，，，，，按GB 3906、DL/T 404及DL/T 593及的划定执行，，，，，，，并应有主要元件的型式试验和出厂试验报告。。。。。。。

在举行型式试验前，，，，，，，环网柜中的断路器应按GB 1984和DL/T 402、负荷开关应按

GB 3804、组合电器应按GB 16926、隔脱离关和接地开关应按GB 1985中划定的项目通过型式试验，，，，，，，组合电器中的熔断器应按GB/T 15166.2中的划定通过型式试验。。。。。。。

泛起以下任何一种情形时，，，，，，，应举行型式试验：

a）新试制的产品应举行完整的型式试验；；；；；；

b）转厂试制的产品应举行完整的型式试验；；；；；；

c）当环网柜中的断路器、负荷开关及组合电器中配用的负荷开关、熔断器、操念头构或辅助装备的型号或规格变换时，，，，，，，应举行响应项目的型式试验；；；；；；

d）当产品在设计、工艺或使用的质料等做重大改变时，，，，，，，应举行响应项目的型式试验；；；；；；

e）批量生产的产品每隔8年或不经常生产的产品（指阻止生产距离1年及以上者）再

次生产时，，，，，，，应举行所有项目的型式试验；；；；；；

f）型式试验效果应出具在正式的型式试验报告中。。。。。。。型式试验报告应包括足够证实试品切合本标准及有关标准的资料，，，，，，，也应包括试品应切合的手艺文件及图纸资料。。。。。。。型式试验报告还应包括有关试品的主要元件，，，，，，，操念头构或辅助装备的手艺性能，，，，，，，结构状态及装置方法的有关资料。。。。。。。

对型式试验的增补说明

环网柜的型式试验应在典范的功效单位上举行全套试验。。。。。。。如环网柜所配的负荷开关（断路器）已举行了全套试验，，，，，，，则环网柜的关合和开断能力的验证按GB3906和DL/T 404中“6.101关合和开断能力的验证”的要求，，，，，，，举行T100s和T100a试验，，，，，，，以及临界电流试验（若是有）。。。。。。。其他试验按GB3906和DL/T 404举行。。。。。。。

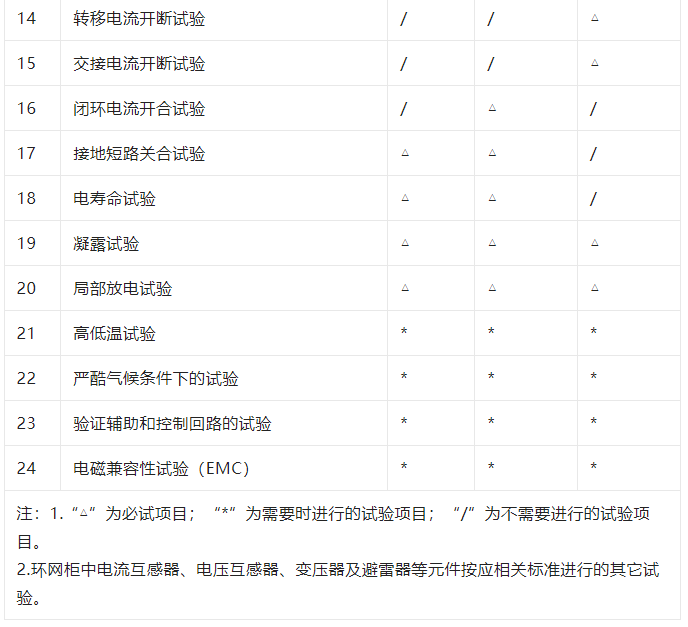

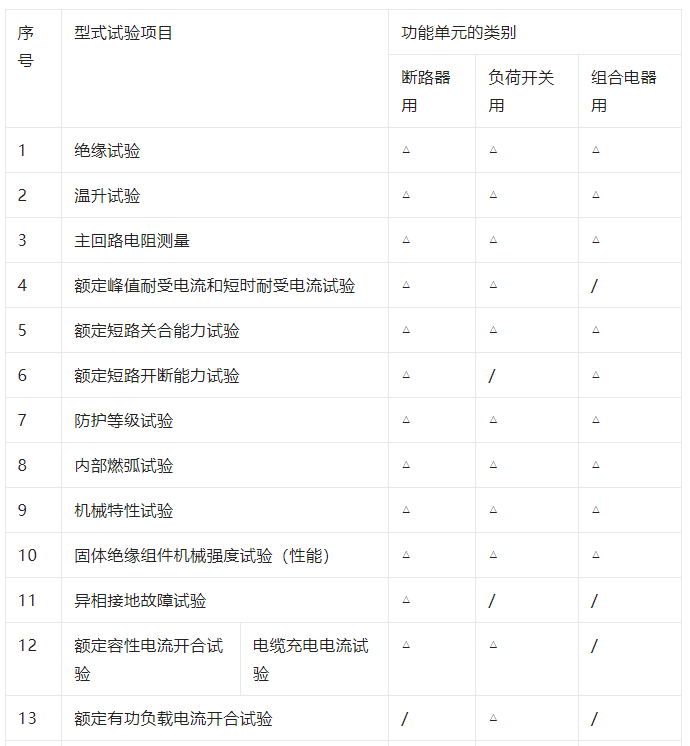

型式试验项目见表

型式试验项目

金沙城js93线路检测中心
金沙城js93线路检测中心

出厂试验

一样平常要求

a）每台环网柜均应在工厂内举行整台组装并举行出厂试验，，，，，，，出厂试验的手艺数据应随

产品一起交付招标人。。。。。。。产品在拆前应对要害的毗连部位和部件做好标记；；；；；；

b）出厂试验应切合GB 3906、DL/T 404及DL/T 593中的划定．还应切合响应产品标准及本标准的划定。。。。。。。

环网柜的出厂试验项目见表

表环网柜的出厂试验项目

金沙城js93线路检测中心

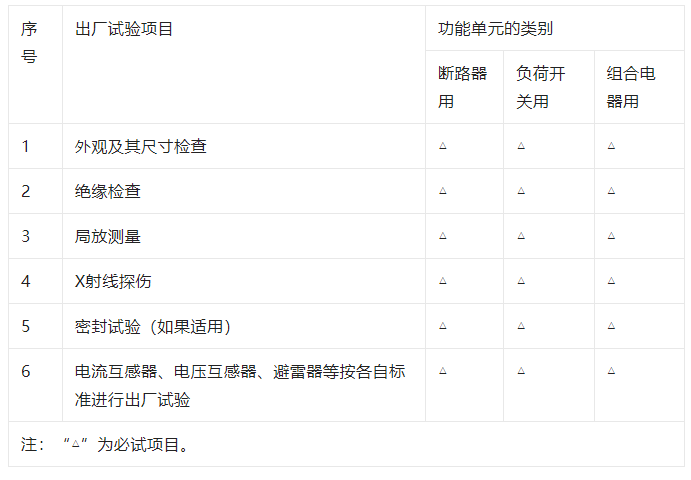

固封组件和元件的出厂试验项目见表

固封组件和元件的出厂试验项目

金沙城js93线路检测中心

交接试验

 一样平常要求

a）现场交接试验应按GB 50150和 DL/T 404和Q/GWD 730的要求举行；；；；；；

b）试验时投标人应派代表加入，，，，，，，所有试验效果均应切合产品的手艺要求。。。。。。。

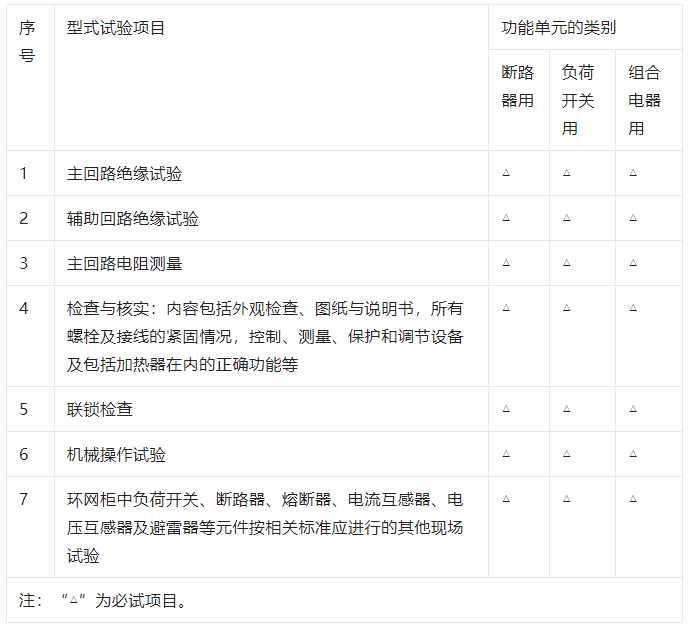

2） 交接试验项目见表

交接试验项目

金沙城js93线路检测中心

试验要领及要求

绝缘试验
a）试验要求按DL/T 593的划定。。。。。。。凝露下的耐压试验，，，，，，，试验要领按DL/T 404的划定举行；；；；；；

b）绝缘试验时，，，，，，，应在元件的安排能提供最倒运的绝缘条件的组合方法上举行，，，，，，，如无法证实，，，，，，，应在种种可能的安排计划下举行试验。。。。。。。

局部放电试验

a）试验要求按GB/T 7354中的划定；；；；；；

b）试验效果判断：1.1Ur下，，，，，，，局部放电量绝缘组件≤5pC。。。。。。。关于非空气绝缘柜，，，，，，，断路器柜、负荷开关柜、组合电气柜≤20pC。。。。。。。

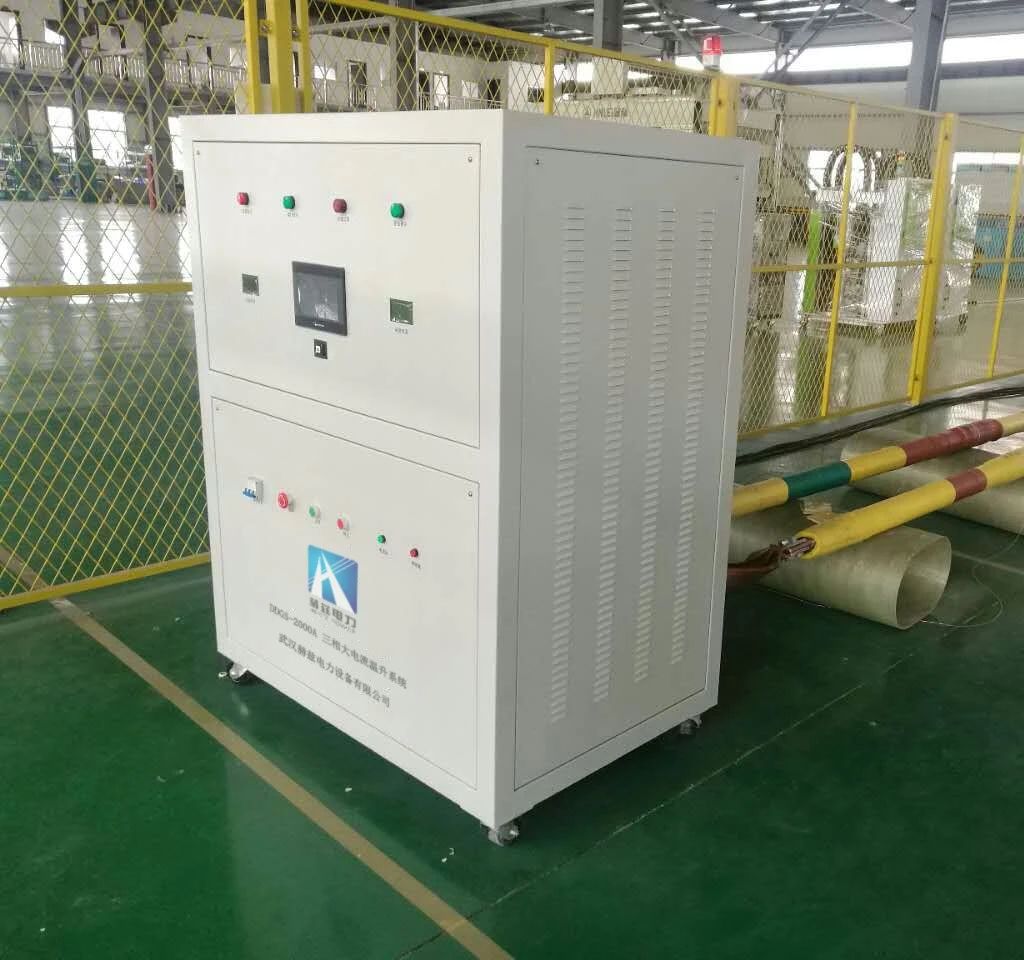

温升试验

a）试验要求按DL/T 593的划定，，，，，，，对环网单位通入1.1倍的额定电流举行试验。。。。。。。对组合电器单位（或含有熔断器）的环网单位举行试验时，，，，，，，组合电器应按GB 16926的划定通入1.0倍额定电流举行试验；；；；；；

b）温升试验应按正常使用条件装置，，，，，，，包括所有外壳、隔板等，，，，，，，并且在试验时应将盖板

和门关闭；；；；；；

c）对某一单位的环网单位举行温升试验时，，，，，，，主母线及双方相邻的环网单位应通以电流，，，，，，，

该电流所爆发的功率消耗应与额定情形下相同。。。。。。。若是无法做到与现实事情条件一

致，，，，，，，则允许以加热或隔热的要领来模拟其等价条件；；；；；；

d）关于断路器、负荷开关、负荷开关－熔断器组合电器三种单位的温升试验应划分进

行，，，，，，，不可相互替换；；；；；；

e）试验效果判断：按DL/T 593的划定，，，，，，，熔断器的温升应切合GB/T 15166.2中的划定，，，，，，，

温升试验后主回路的电阻转变不得大于温升试验前的20%。。。。。。。

金沙城js93线路检测中心

主回路电阻丈量

a）试验要求按DL/T 593的划定举行，，，，，，，其电阻值由产品手艺条件划定。。。。。。。短路实验前后电阻转变不得大于20%；；；；；；

b）为了扫除熔断器固有电阻疏散性对回路电阻的表征爆发影响时，，，，，，，可用阻抗可以忽略

不计的导电棒取代熔断器后，，，，，，，举行直流电阻丈量，，，，，，，此时应对导电棒的直流电阻举行

纪录；；；；；；

c）当额定电流即是或大于100A时，，，，，，，应以电流、电压法丈量。。。。。。。

短时耐受电流和峰值耐受电流试验

a）短时耐受电流和峰值耐受电流试验适用于断路器、负荷开关，，，，，，，对负荷开关－熔断器组合电器不适用。。。。。。。但思量到组合电器的其它功效单位或支路（如接地开关、接地回路等），，，，，，，要求举行短时耐受电流和峰值耐受电流试验时，，，，，，，按DL/T 593划定举行；；；；；；

b）环网单位应举行铭牌所划定的峰值耐受电流及短时耐受电流的试验，，，，，，，试验要领应切合DL/T 593中的划定，，，，，，，在三相回路上举行。。。。。。。在统一产品中有两种以上短时耐受电流及峰值耐受电流值时，，，，，，，若是结构及其所有组件和导体截面（如为设计最小截面）规格均相同，，，，，，，若已按划定的最大值举行，，，，，，，并通过了试验，，，，，，，对划定的较低值可以不举行试验；；；；；；

c）在统一系列产品中（包括电压互感器单位在内），，，，，，，在举行出线柜试验时，，，，，，，应接纳计划中最小额定电流设置的试品举行试验。。。。。。。在试验中，，，，，，，除为限制短路电流值和短路一连时间而装设的保唬�；；；；ぷ爸猛猓�，，，，，应包管其它的保唬�；；；；ど枋┎豢啥�。。。。。。。试验后，，，，，，，试品内的组件和导体不应爆发有损于主回路正常事情的变形和损坏；；；；；；

d）接地回路的试验按DL/T 404的划定举行。。。。。。。试验后，，，，，，，接地导体与接地网毗连的汇流排等允许有一定水平的局部变形，，，，，，，但必需维持接地回路能继续正常事情。。。。。。。

关合开断与电寿命试验

a）断路器的短路关合和开断试验、容性电流开合试验按DL/T 402划定举行，，，，，，，电寿命试验按DL/T 403划定举行；；；；；；

b）负荷开关试验按GB 3804划定举行；；；；；；

c）负荷开关－熔断器组合电器试验按GB 16926划定举行；；；；；；

d）无论装何种开关装备的环网单位，，，，，，，举行开断试验前、后，，，，，，，均应举行主绝缘对地、相间及断口间的工频和攻击耐压试验。。。。。。。

防护品级试验按DL/T 593的划定举行。。。。。。。

内部燃弧试验的手艺条件、要领及判据，，，，，，，按DL/T 404的划定举行，，，，，，，燃弧一连时间应≥0.5s。。。。。。。

机械特征试验

a）除尚有划定，，，，，，，试验应在试验现场周围空气温度下举行；；；；；；

b）环网单位内主回路所装的断路器、负荷开关、隔脱离关、接地开关的机械性能试验，，，，，，，在划定的操作电压规模内举行，，，，，，，应切合各自手艺条件的要求；；；；；；

c）断路器（负荷开关）、隔脱离关、接地开关应操作50次，，，，，，，可插拔部件应插入、抽出各25次，，，，，，，以磨练其操作是否优异；；；；；；

d）环网单位中各组件均应按各自要求举行机械稳固性的审核。。。。。。。断路器、负荷开关、隔脱离关划分按DL/T 402、GB 3804、DL/T 486中的相关划定举行。。。。。。。接地开关若是与隔脱离关组合成一个整体，，，，，，，在举行隔脱离关试验时，，，，，，，同时也举行接地开关的试验；；；；；；如划分为两个组件，，，，，，，应按DL/T 486中的划定举行机械稳固性审核；；；；；；

e）机械联锁部件的机械稳固性审核，，，，，，，按DL/T 593中的划定举行；；；；；；

f）举行机械稳固性试验前后的高压电器组件、部件，，，，，，，均应丈量它的主回路电阻，，，，，，，其值应切合各自手艺条件的要求，，，，，，，并应按本标准6.6.3的划定举行温升试验，，，，，，，其二次回路应包管性能优异；；；；；；

g）绝缘外壳的机械强度应当用攻击试验来审核，，，，，，，其攻击力应加在外壳最薄弱的所在（如视察窗）。。。。。。。

绝缘组件的动、静出线端或两头按各自所能遭受的机械力，，，，，，，举行响应的抗弯或抗拉试验，，，，，，，试验参数应切合相关产品的手艺条件及划定。。。。。。。

操作振动试验按DL/T 593的划定举行。。。。。。。

联锁试验

a）机械联锁和电气闭锁应切合“五防”划定；；；；；；

b）连锁装置的机械操作试验，，，，，，，按DL/T 593的划定举行。。。。。。。

一次装备与终端联调试验

a）关于配备二次终端的环网单位还需要举行一次装备与终端的配合调试；；；；；；

b）指示功效，，，，，，，终端指示状态与一次环网单位的状态应当一致，，，，，，，包括电源指示、位置指示、储能指示、相间过流指示、零序过流指示等；；；；；；

c）控制功效，，，，，，，将环网单位设置为“远方”状态，，，，，，，通过终端举行合分操作不少于5次，，，，，，，环网单位均应当可靠行动；；；；；；

d）电气连锁功效，，，，，，，当环网单位处于分闸接地状态时，，，，，，，终端遥浚浚浚�？？？鼗吠ノ缓险⑹保�，，，，，环网单位应当不可动；；；；；；

e）零序保唬�；；；；ば卸匝椋�，，，，，该项试验适用于分界环网单位。。。。。。。要求该项试验最少划分在3个档位上举行，，，，，，，且环网单位均能够可靠分闸，，，，，，，终端能准确显示零序过流信号；；；；；；

f）相间保唬�；；；；ば卸匝椋�，，，，，该项试验适用于分界环网单位。。。。。。。要求该项试验最少划分在3个档位上举行，，，，，，，且最少在2相上举行重复测试，，，，，，，环网单位均能够可靠分闸，，，，，，，终端能准确显示相间过流信号；；；；；；

g）电流闭锁功效，，，，，，，在环网单位上施加大电流至终端上“过流”及“闭锁”指示灯亮时，，，，，，，投入零序保唬�；；；；ぃ�，，，，，环网单位应当闭锁不可动。。。。。。。


二、户外环网箱之接地手艺要求
关于中性点直接接地系统，，，，，，，接地回路应能遭受的短时耐受电流最大值不小于主回路额定短时耐受电流；；；；；；关于中性点不直接接地系统，，，，，，，接地回路应能遭受的短时耐受电流最大值不小于主回路额定短时耐受电流的87%。。。。。。。

表环网柜的出厂试验项目

主回路的接地按DL/T 404相关划定，，，，，，，并作如下增补：

a）主回路中凡划定或需要人可触及的所有部件都应可靠接地并切合DL/T 621中的划定；；；；；；接地母线应划分设有不少于二处与接地系统相连的端子，，，，，，，并应有显着的接地标记；；；；；；

b）主回路中均应设置可靠的适用于划定故障条件的接地端子，，，，，，，该端子应有一紧固螺钉或螺栓用来毗毗邻地导体，，，，，，，紧固螺钉或螺栓的直径应不小于12mm，，，，，，，接地毗连点应标以清晰可见的接地符号；；；；；；

c）接地毗连点应标以GB/T 5465.2中划定的保唬�；；；；そ拥胤�,与接地辖档同接的金属外壳部分可以视为接地导体；；；；；；

d）人可触及的电缆预制式电缆终端外貌应涂覆半导电或导电屏障层，，，，，，，电缆终端半导电或导电屏障层毗连后应与接地母线可靠毗连；；；；；；

e）接地导体应接纳铜质导体，，，，，，，在划定的接地故障条件下，，，，，，，额定短路一连时间不应小于2s。。。。。。。接地导体截面不小于240mm2。。。。。。。接地导体的最后应用铜质端子与装备的接地系统相毗连，，，，，，，端子的电气接触面积应与接地导体的截面相顺应，，，，，，，但最小电气接触面积应不小于160mm2；；；；；；

f）外壳应设置接地极（扁铁）引入孔。。。。。。。

外壳的接地按DL/T 404相关划定，，，，，，，并作如下增补：

a）各个功效单位的外壳均应毗连到接地导体上，，，，，，，除主回路和辅助回路之外的所有要接地的金属部件应直接或通过金属构件与接地导体相毗连；；；；；；

b）金属部件和外壳到接地端子之间通过30A直流电流时压降不大于3V。。。。。。。功效单位内部的相互毗连应包管电气一连性；；；；；；

c）环网柜的铰链应接纳增强型，，，，，，，门和框架的接地端子间应用截面积不小于2.5mm2的软铜线毗连；；；；；；

d）二次控制仪表室应设有专用自力的接地导体；；；；；；

e）当通过的电流引起热和机械应力时，，，，，，，应包管接地系统的一连性；；；；；；

f）可移开部件应接地的金属部件，，，，，，，在试验位置、隔离位置及任何中心位置均应坚持接地；；；；；；

g）可移开部件应接地的金属部件，，，，，，，在插入和抽出历程中，，，，，，，在静触头和主回路的可移开部件接触之前和疏散历程中应接地，，，，，，，以包管能通过可能的最大短路电流。。。。。。。

接地母线的要求：

a） 接地母线应为扁铜排，，，，，，，最小截面为240mm2，，，，，，，所有需要接地的装备和回路需接于此排。。。。。。。至少需备有两个适用于120mm2铜电缆的端末毗连器以便将此接地母线接至开关站接地系统。。。。。。。

b） 每个环网柜的外壳应通过专门的接所在可靠接地，，，，，，，接地回路应知足短路电流的动、热稳固要求。。。。。。。凡不属主回路或辅助回路的预定要接地的所有金属部分都应接地。。。。。。。外壳、框架等的相互电气毗连宜用紧固毗连，，，，，，，以包管电气上连通，，，，，，，接所在应标以接地符号。。。。。。。

c） 接所在的接触面和接地连线的截面积应能清静地通过故障接地电流。。。。。。。

d） 紧固接地螺栓的直径不得小于12mm。。。。。。。接所在应标有接地符号。。。。。。。

e） 主回路应有可靠接地设施，，，，，，，以包管维修事情的清静。。。。。。。
